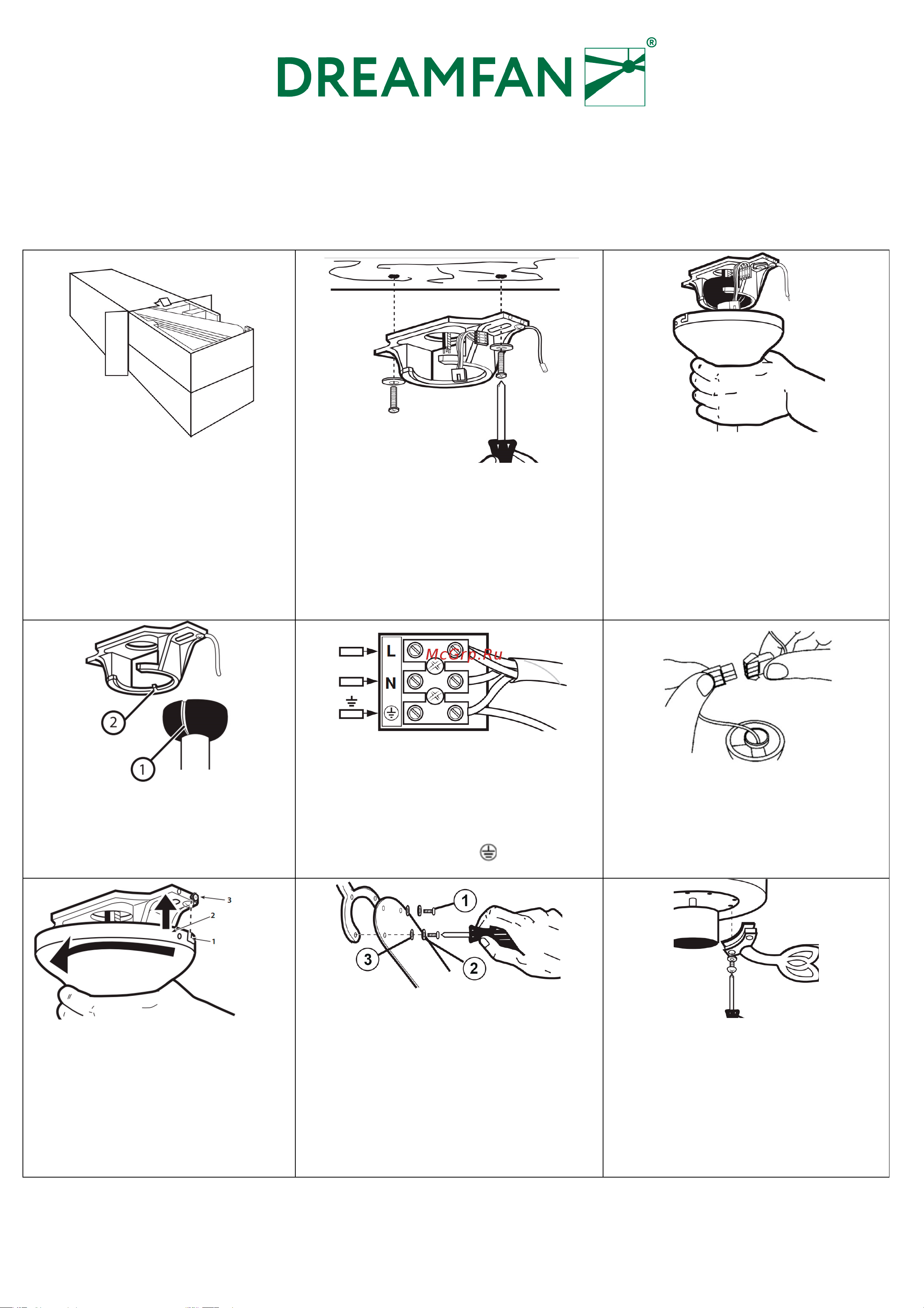

1. Распакуйте вентилятор и
тщательно осмотрите его,
проверив наличие всех деталей.
Подготовьте монтажный
кронштейн – держатель
вентилятора.
2. Просверлите два монтажных
отверстия на потолке и надежно
закрепите на нем кронштейн, используя
для этого подходящие дюбели, шайбы и
болты. Пропустите потолочные провода
питания сквозь круглое отверстие в
кронштейне.
3. Поднимите вентилятор и
подвесьте его на кронштейне.
4. Поворачивайте вентилятор до
тех пор, пока выступ (2)
кронштейна не войдет в выемку на
полусфере штанги (1).
5. Подключите провода питания с
помощью монтажных клемм по
схеме:
Фаза
«L»
«N»
Нейтраль
Заземление
6. Плотно соедините штекера
встречных четырехразъемных
электрических клемм до щелчка.
7. Продвиньте вверх
припотолочный колпак, и
закрепите его с помощью винтов и
зубчатых шайб (3) сначала через Г-
образные пазы (1), затем через пазы
(2).
8. Прикрутите лопасти вентилятора к U-
образным металлическим держателям
лопастей с помощью винтов (1), шайб (2)
и бумажных шайб (3) из комплекта
поставки.
9. Закрепите держатели лопастей на
корпусе вентилятора с помощью
винтов и шайб из комплекта
поставки.
При необходимости демонтажа вентилятора, вначале следует отключить автоматический выключатель, а затем
отсоединить провода. Не допускается хранить вентилятор в пределах досягаемости для детей.
ПРИМЕЧАНИЕ: Расстояние от пола до лопастей вентилятора должно быть не меньше 2,1 метра.
МОНТАЖ
