Россия, 305000, г. Курск, ул. Луначарского, 8
www.keaz.ru
6 7 8

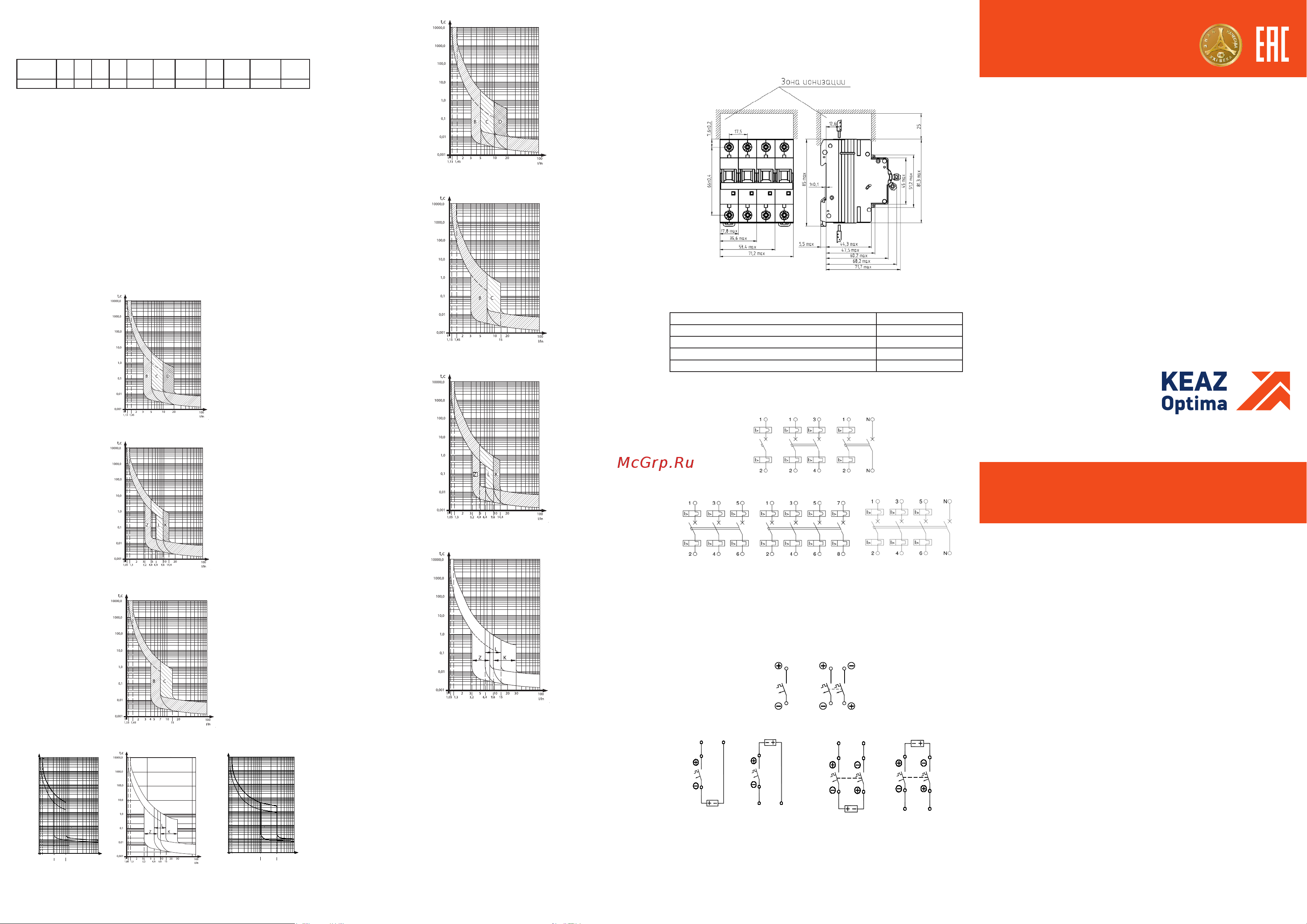

Руководство по эксплуатации
ГЖИК.641266.008 РЭ
ВЫКЛЮЧАТЕЛИ
АВТОМАТИЧЕСКИЕ ТИПА
OptiDin ВМ63
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Выключатель соответствует требованиям ГОСТ Р 50345 (быто-
вого назначения переменного тока), ГОСТ IEC 60898-2 (постоян-
ного тока), ГОСТ Р 50030.2 (промышленного назначения), ТР ТС
004/2011, ТР ТС 001/2011, ТУ3421-040-05758109-2009, ТУ3421-
040-05758109-2009Д и признан годным к эксплуатации.
Дата изготовления маркируется на упаковке выключателя.
Технический контроль произведен.
Приложение А
Структура условного обозначения выключателей
OptiDin
ВМ63
– X X X XX – ХХ
– DC XXXХ РЕГ
1 2 3 4 5 6 7 8 9
1 - серия выключателя;
2 - число полюсов;
3 - буква «N» при наличии полюса без расцепителей;
4 - обозначение типа защитной характеристики: B; C; D, Z, L, K;
5 - значение номинального тока максимального расцепителя;
6 - Значение отключающей способности, кА:
отсутствие – для выключателей переменного и постоянного тока на 6кА;
10 - для выключателя переменного тока на 10кА;
7 - обозначение выключателя постоянного тока;
8 - обозначение климатического исполнения и категории размещения по
ГОСТ 15150: УХЛ3, ОМ4;
9 - РЕГ – приёмка Регистра;
- при отсутствии – приемка ОТК.
Приложение Б (справочное)
Время-токовые характеристики выключателя OptiDin
ВМ63 при одновременной нагрузке полюсов с холодного
состояния
Рисунок Б.1 Защитная характеристика в цепи переменного тока по
ГОСТ Р 50345 при контрольной температуре плюс 30°С.
Рисунок Б.2 Защитная характеристика в цепи переменного тока по
ГОСТ Р 50030.2 при контрольной температуре плюс 30°С.
Рисунок Б.3 Защитная характеристика в цепи постоянного тока по
ГОСТ IEC 60898-2 при контрольной температуре плюс 30°С.
1,0
0,10
0,01
100
3020 3020
Z
5
10
1
10
I/In
100
t,c
10000
100
10
1000
0,0 01
2
3
1,3
1,05
1,3
Z
3600
3
8
3,2
I/In
10000
t,c
3600
1000
100
2
0,0 01
10
1
0,01
0,10
1,0
1,05
8
10000
t,c
10000
t,c
3600
1000
3600
1000
100100
100
100
3020 3020
5
10
5
10
2
3
2
3
I/InI/In
1,05
0,001
10
1
0,01
0,10
1,0
1,05
0,001
10
1
0,01
0,10
1,0
1,31,3
К
9,6
30
Рисунок Б.4 Защитные характеристики в цепи постоянного тока по
ГОСТ Р 50030.2 при контрольной температуре плюс 30°С.
Рисунок Б.5 Защитная характеристика по ГОСТ Р 50345 в цепи переменного
тока при контрольной температуре плюс 45°С.
Рисунок Б.6 Защитная характеристика по ГОСТ IEC 60898-2 в цепи постоян-
ного тока при контрольной температуре плюс 45°С.
Рисунок Б.7 Защитная характеристика по ГОСТ Р 50030.2 в цепи перемен-
ного тока при контрольной температуре плюс 45°С.
Рисунок Б.8 Защитная характеристика по ГОСТ Р 50030.2 в цепи постоянно-
го тока при контрольной температуре плюс 45°С.
Приложение В
Габаритные, установочные, присоединительные разме-
ры и масса выключателей
Рисунок В.1– Габаритные и установочные размеры выключателей
Таблица В.1 – Масса выключателя
Исполнение выключателя Масса, кг, не более
Однополюсного 0,125
Двухполюсного 0,255
Трехполюсного 0,380
Четырехполюсного с тремя защищенными полюсами 0,485
Приложение Г
Принципиальные электрические схемы выключателей
а) б) в)
г) д) е)
а) однополюсного; б) двухполюсного с двумя защищенными полюсами;
в) двухполюсного с одним защищенным и нейтральным полюсами;
г) трехполюсного; д) четырехполюсного с четырьмя защищенными полюсами;
е) четырехполюсного с тремя защищенными полюсами.
Рисунок Г.1 Принципиальные электрические схемы выключателей
1
2
3
4
+220V/ L +
0V/ L -
+220V/ L +0V/ L -
+440V/ L +
0V/ L -
+440V/ L +
0V/ L -
1
2
1
2
1
2
1
2
3
4
3
4
2
1
а) б)
+220V/L+
0V/L-
+220V/L+
0V/L-
1
2
1
2
+440V/L+
0V/L-
+440V/L+
0V/L-
1
2
1
2
3
4
3
4
в) г) д) е)
а) однополюсного; б) двухполюсного и примеры подключения в сетях
постоянного тока в), г) однополюсного; д),е) двухполюсного
Рисунок Г.2 – Принципиальные электрические схемы выключателей
постоянного тока
