4. Описание

Магнитные сверлильные станки серии ECO предназначены для сверления материалов с намагничивающейся

поверхностью с использованием кольцевых и спиральных сверл, а также для зенкования и нарезания резьбы.

Магнитное основание станков позволяет размещать станок на заготовке под любым углом к горизонту:

горизонтально, вертикально и вверх головой. Работы должны производится в защищенной от воды среде.

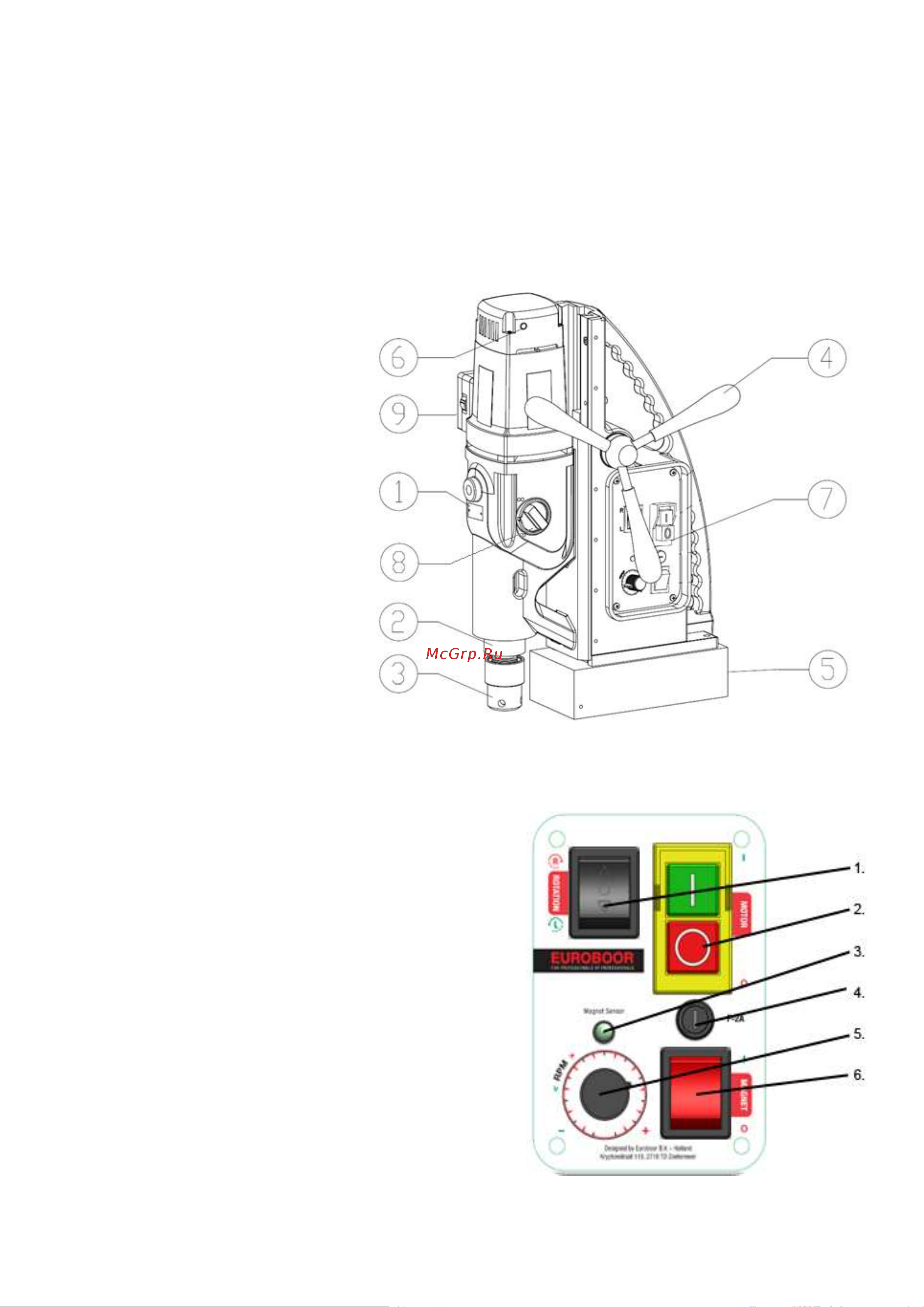

4.1. Обобщенная схема станка

1 - Шильдик с информацией о доступных

скоростных режимах редуктора.

2 - Шпиндель станка.

3 – Патрон Weldon.

4 – Ручки.

5 – Магнит.

6 – Светодиодный индикатор износа

щеток двигателя. У моделей, имеющих в

артикуле знак «+».

7 – Панель управления.

8 – Переключатель скоростей редуктора.

Только у моделей, имеющих

многоскоростной редуктор.

9 – Колесо регулировки мощности.

Только у моделей, ECO.100S+/T и

ECO.100S+/TD.

4.2. Обобщенная схема панели управления

1 - Переключатель направления вращения шпинделя. Только

у моделей с реверсом. Нейтральное положение данного

переключателя выключает мотор станка.

2 - Кнопка включения и выключения электродвигателя.

3 - Светодиодный индикатор магнита. Данный светодиодный

индикатор показывает силу действия магнитного поля.

Отсутствует у моделей ECO.30S+, ECO.36+, ECO.200, ECO-

TUBE.30 и ECO.TUBE-55S/T.

4 – Предохранитель. На некоторых моделях расположен

внутри станка.

5 - Электронный контроль скорости. Позволяет точно

настраивать скорость вращения шпинделя. Только у моделей с

электронной регулировкой скорости.

6 - Переключатель магнита. Переключатель используется для

включения и выключения электромагнита. У моделей ECO-

TUBE.30, ECO-TUBE.55S/T данный переключатель отсутствует и

магниты включаются и выключаются с помощью ручек на этих магнитах.
