Сигнализатор магнитоконтактный

СМК-4 АТФЕ.425119.169 ПС

ПАСПОРТ

Декларация соответствия ЕАЭС N RU Д-RU.РА01.В.40856/22 с 27.01.2022г. до 26.07.2027г.

Сертификат соответствия требованиям ГОСТ Р 53325 № РОСС RU.31588.04ОЦН0.ОС05.00602 с 5.10.2022 по 4.10.2027

I. ОБЩИЕ СВЕДЕНИЯ

Сигнализаторы магнитоконтактные СМК-4 предназначены для применения в системах автоматики различных устройств, в технике бытового,

коммерческого, медицинского, научного и промышленного назначений и выдачи сигнала, путем размыкания или переключения сухого контакта

геркона; а так же в системах охранной или охранно-пожарной сигнализаций с целью блокировки элементов конструкций из магнитопроводных и не

магнитопроводных материалов.

Сигнализатор состоит из блока геркона и блока магнита.

Корпуса блоков геркона и магнита оснащены прочной крепёжной площадкой толщиной 3 мм.

II. ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТКИ

Конструктивное исполнение 2-х блочный

Допуск соосности крепления датчика и магнита - 3мм

Габаритные размеры, мм датчик 32х15х6,8, магнит 32х15х6,8;

Масса (не более), гр: блока геркона 10, блока магнита 15

Длина вывода датчика 355* мм. без разделки

Степень защиты оболочки IP68 по ГОСТ 14254-2015

Сопротивление замкнутых контактов - не более 0,5Ом.

Сопротивление разомкнутых контактов - не менее… 200кОм.

По способу защиты человека от поражения электрическим током

соответствует классу "0" по ГОСТ МЭК 60335.1-2008.

Наработка на отказ, тыс. час., не менее 20

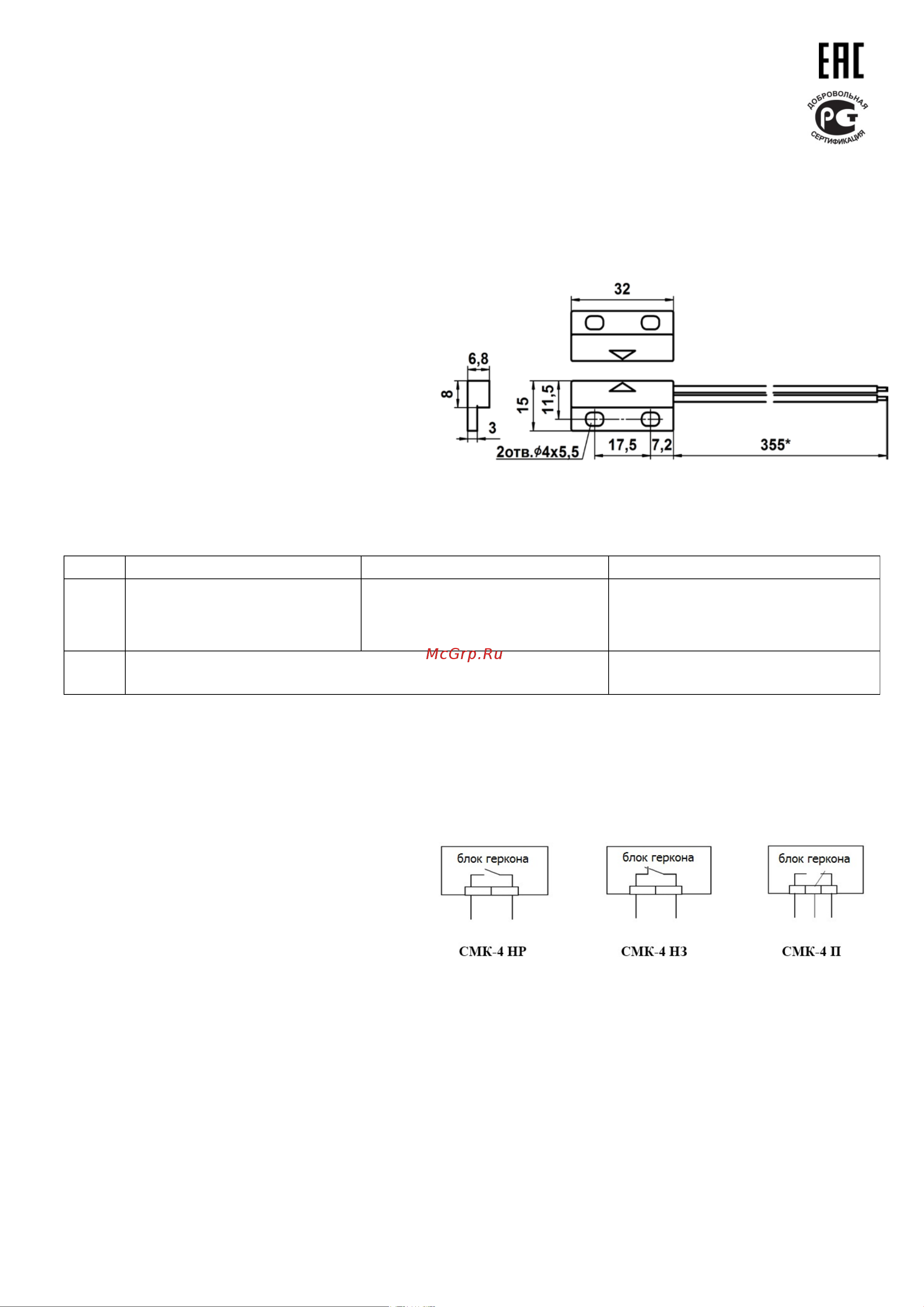

Габаритные и присоединительные размеры показаны на рис.1

Электрические схемы сигнализатора без воздействия магнита

изображены на рис.2.

Сигнализатор не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78). Рис.1

(* по согласованию с потребителем могут изготавливаться сигнализаторы с длиной вывода датчика, отличающейся от указанного, что

оговаривается в договоре на поставку). Основной цвет корпуса белый. Другие цвета корпуса по согласованию с заказчиком.

ДАТЧИК

СМК-4 НР

СМК-4 НЗ

СМК-4 П

магнит

Контакты гарантированно замыкаются

при расстоянии между контактом и

магнитом 11 мм. и менее и

размыкаются на расстоянии 16 мм, и

более.

Контакты гарантированно размыкаются

при расстоянии между контактом и

магнитом 8 мм. и менее и переходят в

исходное состояние на расстоянии 12мм,

и более.

Контакты гарантированно переключаются

при расстоянии между контактом и магнитом

8 мм. и менее и переходят в исходное

состояние на расстоянии 12мм, и более.

Ток коммутируемый/пропускаемый 0,25/0,5 А

Коммутируемое напряжение 60В

Коммутируемая мощность 4Вт, ВА

Ток коммутируемый/пропускаемый 0,5/0,5 А

Коммутируемое напряжение, max 200В

Коммутируемая мощность 10Вт, ВА

III. ДОПУСТИМЫЕМЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды от минус 60 до +85°С. По устойчивости к климатическим воздействиям исполнение датчиков рассчитано для

категории размещения III по ГОСТ 54455-2011. Относительная влажность с конденсацией до 98±2 % влаги при температуре +35±2°С.

IV. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.

В процессе эксплуатации сигнализатора следует обращать внимание на:

-отсутствие механических повреждений корпуса; -исправность электрической изоляции; -надёжность крепления;

Подключать провода, а также устранять неисправности в линии блокировки допускается только в обесточенном состоянии.

V. КОМПЛЕКТНОСТЬ

В комплект поставки сигнализатора входят:

а) блок геркона -1 шт.

б) блок магнита -1 шт.

в) паспорт -1шт на транспортную тару

рис.2

VI. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации – 5 лет.

Прибор не ремонтируемый. При нарушении потребителем условий эксплуатации или вмешательстве в конструкцию, рекламации не

принимаются.

Адрес предприятия-изготовителя: ООО ''СНВ'', Россия, 390027, г.Рязань, ул. Новая 51В лит.А, помещение Н1. Тел./факс: (4912) 451-694, 210-215

http://m-kontakt.ru e-mail:451694@bk.ru, 451694@list.ru

VII. ХРАНЕНИЕ, ПЕРЕВОЗКА, УТИЛИЗАЦИЯ.

Хранение извещателя в упаковке на складах потребителя должно соответствовать условиям хранения 3 по ГОСТ 15150-69, транспортировка по

условиям хранения 5 по ГОСТ 15150-69. Утилизация извещателей производится с учетом отсутствия в нем токсичных компонентов.

VIII. СВЕДЕНИЯ О ПРИЕМКЕ

Сигнализаторы

СМК-4 ____________ изготовлены в соответствии с действующей технической документацией и признаны

годными для эксплуатации.

Штамп ОТК _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

МП Дата
