21 710 3

12 115 12

846 9

Заземление

21 710 3

12 115 12

846 9

Заземление

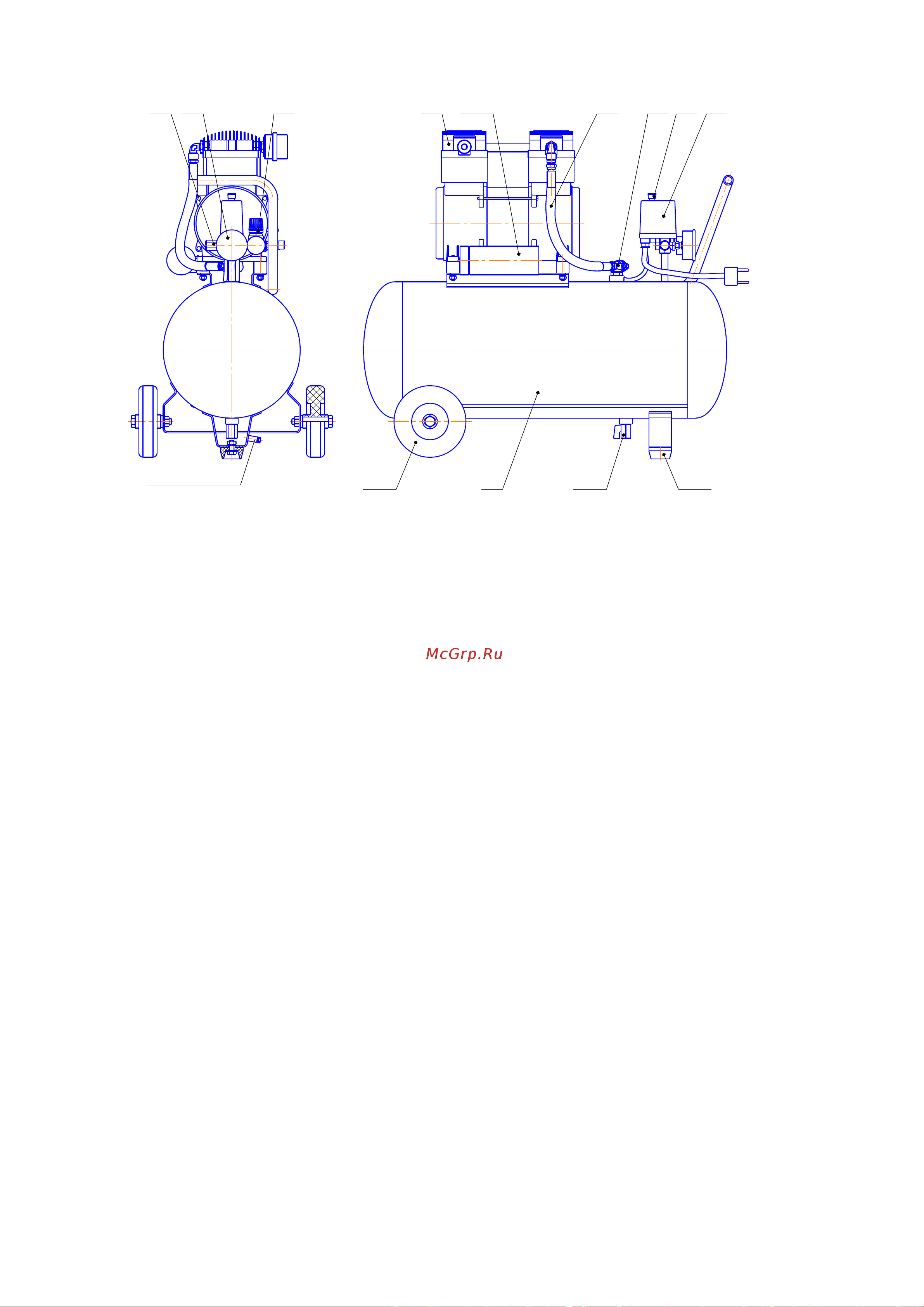

Рисунок 6 - Общий вид компрессора PG-1100

1 - Блок поршневой предназначен для выработки сжатого воздуха.

2 - Маностат служит для обеспечения работы компрессора в

автоматическом режиме, поддержания давления в ресивере в

заданном диапазоне.

3 - Выключатель предназначен для пуска и остановки компрессора.

4 - Манометр предназначен для контроля давления в ресивере.

5 - Ресивер служит для сбора сжатого воздуха, устранения пульсации

давления, отделения конденсата; является корпусом, на котором

смонтированы узлы и детали компрессора.

6 - Клапан предохранительный служит для ограничения максимального

давления в ресивере и отрегулирован на давление открывания,

превышающее давление нагнетания не более чем на 10%.

8 - Клапан обратный обеспечивает подачу сжатого воздуха в направлении

от блока поршневого к ресиверу.

9 - Регулятор давления служит для уменьшения давления до требуемого

рабочего в подсоединенных пневматических инструментах и является

дополнительным устройством.

9 - Регулятор давления

10 - Пенал для конденсатора

11 - Конденсатоотводчик

12 - Колеса и амортизаторы

1 - Блок поршневой

2 - Маностат

3 - Выключатель

4 - Манометр

5 - Ресивер

6 - Клапан предохранительный

7 - Воздухопровод

8 - Клапан обратный
