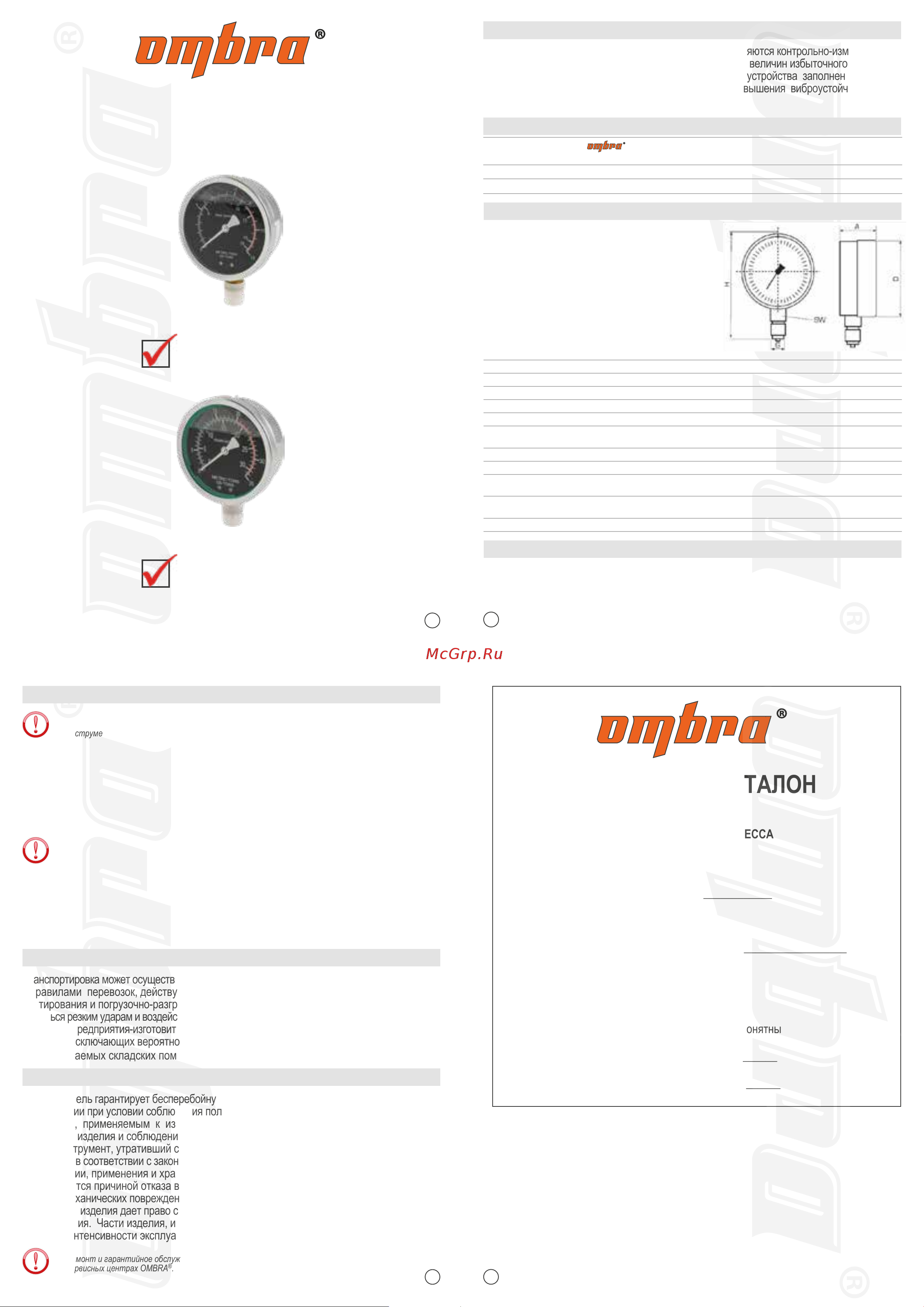

Техническое описание Страница: 1

Ombra 59073 Техническое описание онлайн

ГАРАНТИЙНЫЙ ТАЛОН

МАНОМЕТР ДЛЯ

ГИДРАВЛИЧЕСКОГО ПРЕССА

Артикул и наименование изделия__________________

Дата реализации____________________

Наименование торговой организации___________________________________

М.П.

Комплектация проверена, гарантийные условия понятны

Покупатель:_____________________________________

Продавец:_______________________________________

1. Общие сведения и назначение

Стрелочные показывающие манометры ТМ OMBRA

являются контрольно-измерительны-

ми приборами и применяются для контроля и измерения величин избыточного давления в

гидравлических системах. Внутренняя полость корпуса устройства заполнена раствором

глицерина для более высокой точности измерений и повышения виброустойчивых харак-

теристик.

Работы должны производиться персоналом, имеющим соответствующую квалификацию, знакомым

с правилами техники безопасности, условиями эксплуатации и навыками работы с подобным

инструментом.

Транспортировка может осуществляться всеми видами закрытого транспорта в соответствии

с правилами перевозок, действующими для каждого вида транспорта. Во время транс-

портирования и погрузочно-разгрузочных работ упаковка с инструментом не должна под-

вергаться резким ударам и воздействию атмосферных осадков. Манометры должны храниться

в упаковке предприятия-изготовителя согласно условиям хранения по ГОСТ 15150-69 и при

условиях, исключающих вероятность их механических повреждений, в отапливаемых или

не отапливаемых складских помещениях

Производитель гарантирует бесперебойную работу изделия в течение 15 месяцев с начала

эксплуатации при условии соблюдения пользователем правил применения, обслуживания

и хранения, применяемым к изделиям подобного типа. Гарантия распространяется на

материалы изделия и соблюдение технологии при его производстве. Претензии по гаран-

тии на инструмент, утративший свои функции в гарантийный период, принимаются к рас-

смотрению в соответствии с законом «О защите прав потребителя». Несоблюдение правил

эксплуатации, применения и хранения, выявленное гарантийными службами производи-

теля являются причиной отказа в бесплатном ремонте или замене изделия, равно как и

наличие механических повреждений, признаков самостоятельного ремонта или изменения

конструкции изделия дает право сервисной службе производителя на отказ от гарантийного

обслуживания. Части изделия, имеющие естественный ограниченный срок службы, зави-

сящий от интенсивности эксплуатации изделия, замене по гарантии не подлежат.

Ремонт и гарантийное обслуживание изделия производится только в сертифицированных

сервисных центрах OMBRA

Категорически запрещается монтировать изделие вращением за его корпус.

№

Наименование

OHT610NPG

Манометр для гидравлического пресса OHT610N

OHT620NPG Манометр для гидравлического пресса OHT620N

59072

Код

59073

2. Спецификация

3. Техническая информация

Внутренняя полость пружины манометра соединена

с жидкостью гидравлической системы. Упругая

деформация пружины уравновешивается давлением

гидравлической жидкости. При изменении давления

пружина изгибается, ее линейное движение с

помощью передаточного механизма преобразуется

в движение указывающей стрелки прибора. В корпус

присоединительного штуцера встроен клапан,

который запирает выход гидравлической жидкости

в случае демонтажа прибора.

АРТИКУЛ

ВЫСОТА, Н, мм

ДИАМЕТР ИНДИКАТОРА

ЧАСОВОГО ТИПА, D, мм

РАЗМЕР ПРИСОЕДИНИТЕЛЬНОЙ

РЕЗЬБЫ, G, мм

ШИРИНА, А, мм

РАЗМЕР ПОД КЛЮЧ, SW, мм

ТИП

ОДНОСТРЕЛОЧНЫЙ С ДВУМЯ ИЗМЕРИТЕЛЬНЫМИ ШКАЛАМИ И НИЖНИМ ПОДКЛЮЧЕНИЕМ

ИЗМЕРЯЕМАЯ СРЕДА ЖИДКОСТЬ ДЛЯ ГИДРАВЛИЧЕСКИХ СИСТЕМ И УЗЛОВ

КЛАСС ТОЧНОСТИ, %

РАБОЧАЯ ТЕМПЕРАТУРА, °С

ДИАПАЗОН ИЗМЕРЕНИЙ,

METRIC-TONS / US-TONS

140

OHT610NPG OHT620NPG

43 43

108 108

G 13/16"- 20

2.5

+10 ... +75

0-16 / 0-18 0-31 / 0-35

4.1 Манометр..................................................................................................................................................1 шт.

4.2 Краткая инструкция на русском языке....................................................................................................1 шт.

4.3 Гарантийный талон ..................................................................................................................................1 шт.

4. Комплектация

5. РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

5.1 Перед монтажом изделия необходимо проверить целостность его корпуса и защитного

стекла, а также внимательно ознакомиться с данной инструкцией. Стрелка прибора должна

находиться на нулевой отметке;

5.2 Манометры следует располагать в местах, доступных для визуализации и обслуживания;

5.3 При монтаже изделия закручивать манометр следует только за четырехгранную часть

его штуцера, с использованием рожкового гаечного ключа, не допуская приложения каких-

либо усилий к корпусу манометра.

5.4 Манометр должен эксплуатироваться при давлении и температуре, изложенных в

настоящем паспорте;

5.5 Категорически запрещается допускать замерзание измеряемой среды внутри изделия.

5.6 Корпус и защитное стекло прибора следует периодически очищать от пыли и грязи.

Не допускать воздействие на защитное стекло твёрдых абразивных веществ, растворителей

и лакокрасочных материалов.

6. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель: Pinghu Tongli Machine Co., Ltd.

Caoqiao Shilong No.1 road,

Pinghu Economic Development Zone,

Zhenjiang, China.

Пинху Тонгли Машин Ко., Лтд

Каоциао Шилонг №1,

территория Пинху Экономик Девелопмент,

Чжэцзян, Китай.

Импортер: ООО «ИНСТРУМ», 125438, город Москва,

улица Автомоторная, дом 8, этаж 4, комн. 9, Тел. +7(499)705-9978

03.2021

ПАСПОРТ

МАНОМЕТР ДЛЯ

ГИДРАВЛИЧЕСКОГО ПРЕССА

OHT610NPG Манометр для

гидравлического пресса

OHT610N

OHT620NPG Манометр для

гидравлического пресса

OHT620N
