Kopfgescheit KR5151V-DC Инструкция KR5151VDC онлайн [3/4] 820097

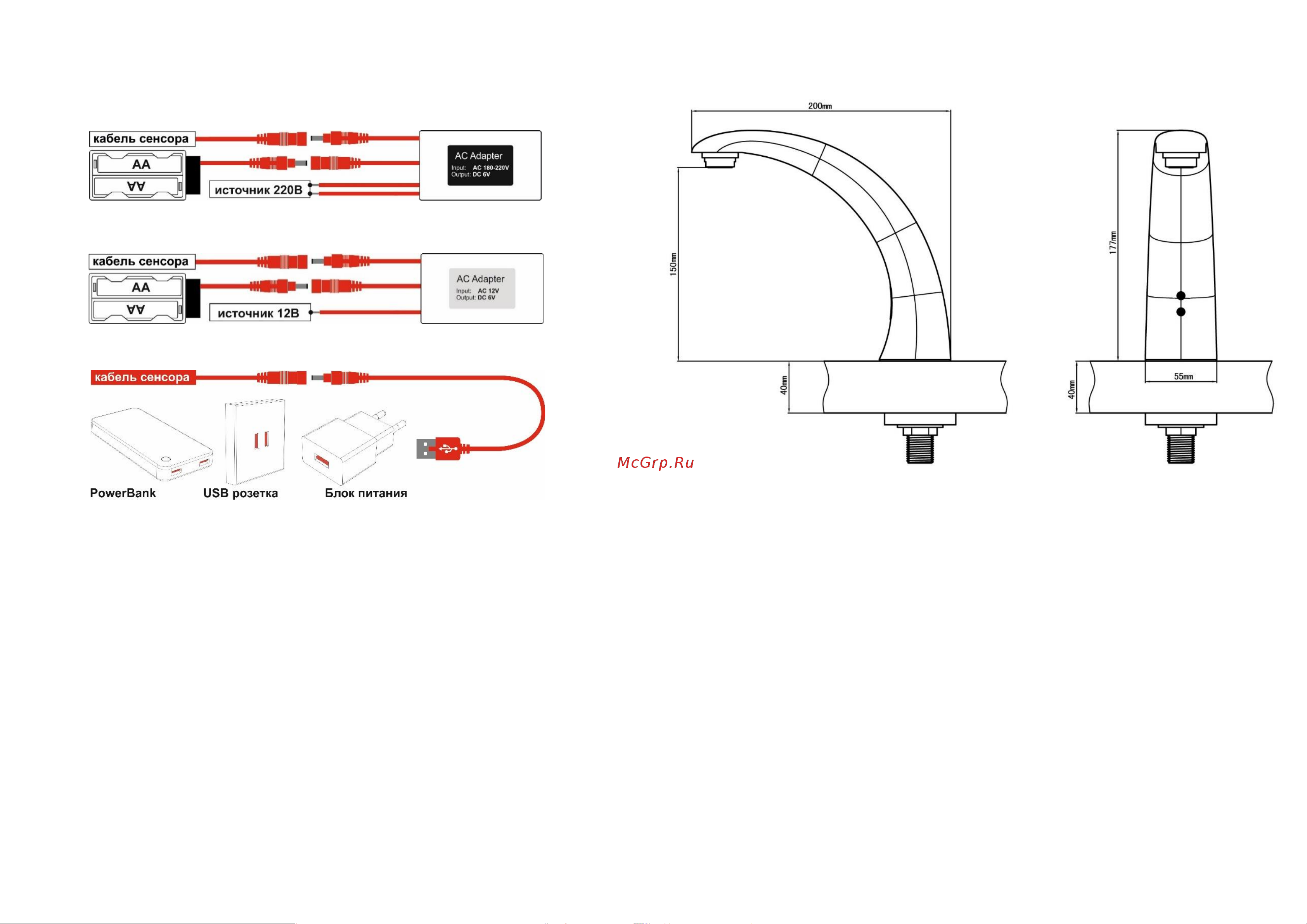

1. Подключение блока питания KG-PS220 (нет в комплекте)

2. Подключение блока питания KG-PS12 (нет в комплекте)

3. Подключение USB кабеля. (кабель в комплекте поставки)

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Устройство Kopfgescheit сертифицировано для использования

только с водой. Не допускается внесение изменений в конструкцию

прибора. Установка и обслуживание данного прибора должны

производиться только квалифицированными специалистами.

Производитель не несет никакой ответственности при несоблюдении

данных условий. Обращаем Ваше внимание, что для качественной

эксплуатации бесконтактной электронной сантехники настоятельно

рекомендуется использование фильтров тонкой очистки на воду.

ВНИМАНИЕ! Все работы проводить на основании:

СНиП III-4-80 Техника безопасности в строительстве,

СНиП 2.04.01-85 Внутренний водопровод и канализация зданий,

СНиП 3.05.01-85 Внутренние санитарно-технические системы,

СП 40-102-2000 Проектирование и монтаж трубопроводов систем

водоснабжения и канализации из полимерных материалов.

Общие требования и др.

ГАБАРИТЫ ИЗЛИВА (Рис. 1)

КОМПЛЕКТ ПОСТАВКИ

1. Излив в сборе с сенсором (смеситель) 1 шт.

2. Электромагнитный клапан с функцией EasyCare

и встроенным фильтром тонкой очистки 1 шт.

3. Батарейный отсек с держателем 1 шт.

4. Силиконовая прокладка с шайбой крепления 1 шт.

5. Прижимная гайка 1 шт.

6. Комплект крепления для держателя батарейного отсека 1 шт.

7. Кабель USB 1 шт.

8. Прокладка (1/2 дюйма) 1 шт.

9. Паспорт изделия с гарантийным талоном 1 шт.

ПОДКЛЮЧЕНИЕ УСТРОЙСТВА К ИСТОЧНИКУ ВНЕШНЕГО

ПИТАНИЯ (Рис. 4, 5, 6)
