Диолд МЗС-03 М 10162050 Схема сборки онлайн

Диолд МЗС-03 М 10162050 Схема сборки онлайн

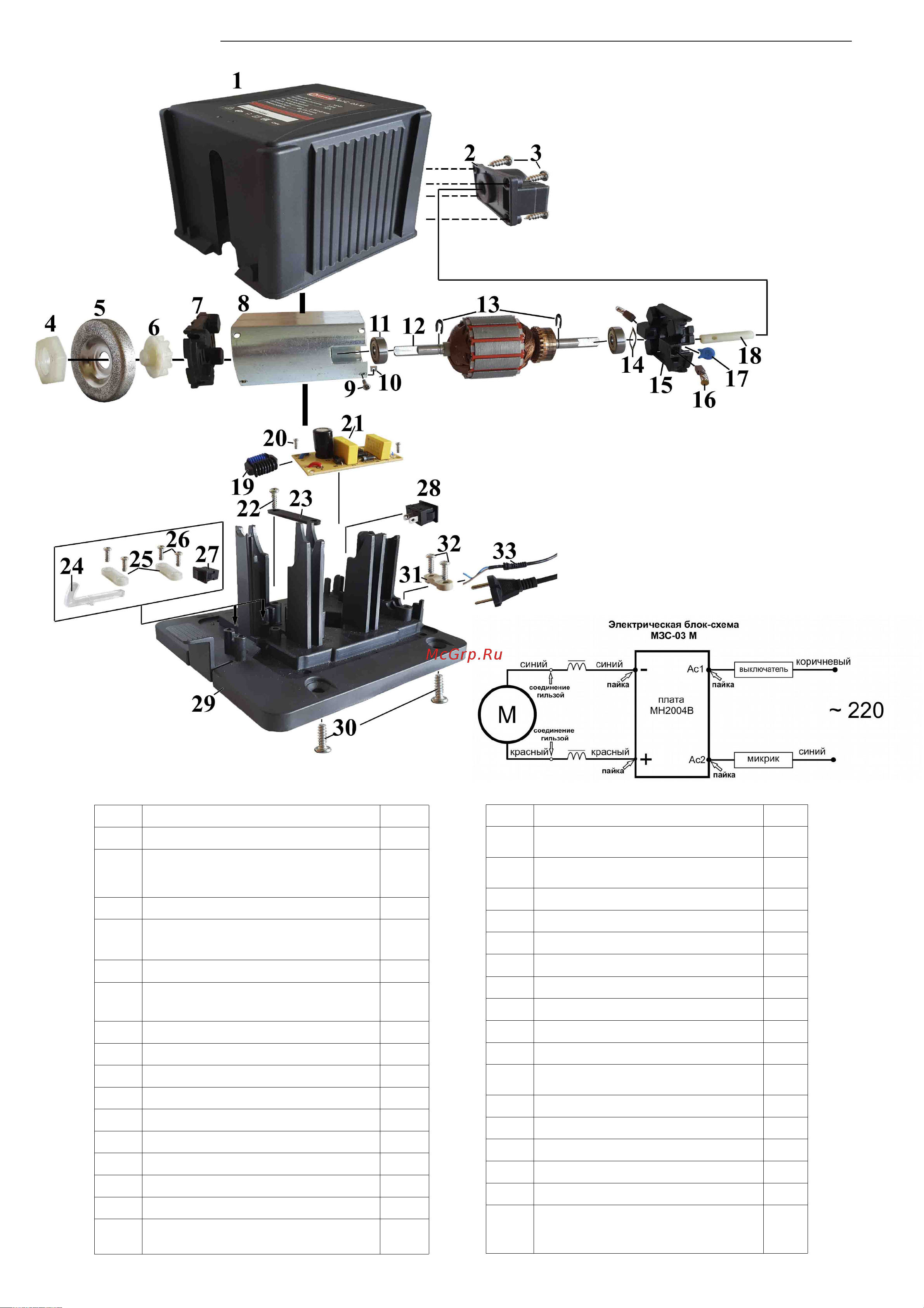

Перечень основных деталей и узлов машины для заточки сверл МЗС-03 М
Лист 1/1
Поз.
Наименование
Кол.
1
Корпус электродвигателя
1
2 Переходник для подключения
гибкого вала
1
3
Винт-саморез 4х12
4
4 Гайка специальная (пластик)
М10х1,5
1
5 Заточной круг (49,5х10х8) 1
6
Винт специальный (пластик)
М10х1,5
1
7
Передний подшипниковый щит
1
8
Статор (постоянный магнит)
1
9
Винт М3х10
8
10
Гайка М3
8
11
Подшипник 626 Z
2
12
Якорь (36х26)
1
13
Шайба стопорная 5
2
14
Компенсатор
1
15
Задний подшипниковый щит
1
16 Щетка (3,75х5,75х11,3) 2
Поз.
Наименование
Кол.
17 Конденсатор TY628M 2
18 Втулка специальная (пластик) 1
19
Дроссель
1
20
Винт-саморез (3х10)
2
21
Плата MH2004B
1
22 Винт-саморез 4х14 1
23
Пластина
1
24
Рычаг
1
25
Пластина прижимная
2
26
Винт-саморез 3х10
4
27 Микровыключатель 6А (JD02) 1
28
Выключатель 6А (JD02-A)
1
29
Опора электродвигателя
1
30
Винт-саморез 4х14
4
31
Пластина прижимная
1
32
Винт-саморез 4х14
2
33 Шнур сетевой 2х0,75 мм², L-2 м
с вилкой
1
Согласовано
Инженер________Петров В.Г
Исполнитель:
Инженер______Яковенков И.К.
Утверждаю
Начальник ОТО
____________Козлов П.А.
«___»___________20___ г.
