3

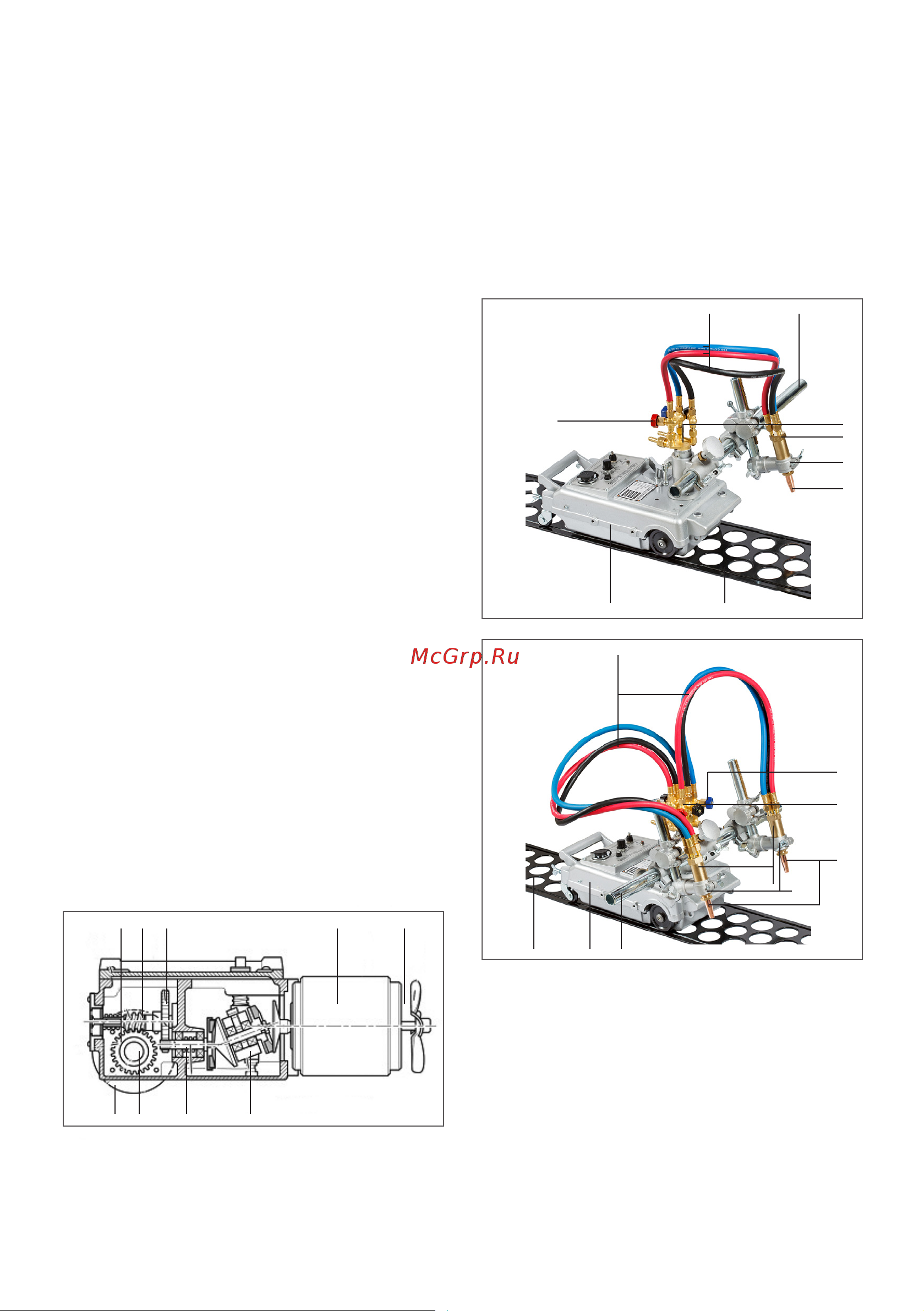

Основные элементы привода машины
Устройство машин
1. Самоходная тележка
2. Штанга
3. Рукава газовые
4. Регулировочные вентили коллектора
5. Коллектор газовый
6. Резак
7. Суппорт резака
8. Мундштук газосмесительный
9. Направляющий рельс
1. Двигатель
2. Вентилятор
3. Фрикционный вариатор
наклона резаков производится поворотом
держателя резака в суппорте.
Отсчет угла поворота резака осуществляет-
ся по встроенному лимбу, без дополнитель-
ных замеров.
Каждый суппорт имеет 4 степени свободы.
Резаки осуществляют газокислородную
резку с помощью газосмесительных мунд-
штуков.
Газовый коллектор установлен на самоход-
ной тележке и предназначен для подвода
к машине энергоносителей (газ, кислород).
Подвод энергоносителей от коллектора к
резакам осуществляется специальными ру-
кавами.
Кислород подводится к коллектору по рука-
ву (тип III по ГОСТ 9356-75) через штуцер на
переходнике коллектора, имеющего правую
резьбу М16х1,5.
Горючий газ подводится к коллектору по ру-
каву (тип I по ГОСТ 9356-75) через штуцер на
переходнике коллектора, имеющего левую
резьбу М16х1,5LH.
При перемещении по направляющему рель-
су или по поверхности разрезаемого листа
машина производит разделительную резку
(раскрой).
Для соединения отдельных секций направ-
ляющего рельса в его конструкции пред-
усмотрен специальный замок.
Прямые резы возможно получить только
при перемещении машины по направляю-
щему рельсу.
1
1
9
9
2
2
4
4
7
7
6
6
5
5
8
8
3
3
1 2567
9 4 38
4. Вал-шестерня
5. Зубчатое колесо
6. Червяк
7. Червячное колесо
8. Колесо приводное
9. Вал приводной
