2
Машина термической резки CG2-11G позво-
ляет механизировать процесс резки труб
среднего и большого диаметра. Использу-
ются для резки труб диаметром до 600 мм.
С дополнительным комплектом направляю-
щей цепи можно расширить диапазон диаме-
тров разрезаемых труб до 1420 мм. CG2-11G
может разрезать трубы с толщиной стенки
до 50 мм. Машина способна производить рез
и одновременное снятие фаски. Если изна-
чально правильно подобраны мундштуки, то
гарантируется чистота реза поверхности, где
не будет необходимости вторичной механи-
ческой обработки.
Ручной привод машины термической резки
позволяет эксплуатировать её при полном
отсутствии электропитания. CG2-11G актив-
но применяется при резке стальных труб,
при производстве котельного оборудования,
в кораблестроении, нефтяной и химической
промышленности.
Машина соответствует требованиям ГОСТ
12.2.008-75. Вид климатического исполнения
машин УХЛ 3.1 по ГОСТ 15150-69 для работы
в интервале температур от -10 до +40° С.
НАЗНАЧЕНИЕ
КОМПЛЕКТ ПОСТАВКИ
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Машина термической резки в сборе 1 шт.
Руководство по эксплуатации 1 шт.
Машина термической резки состоит из:
Каретка с ручным приводом 1 шт.
Коллектор газовый с 3-мя вентилями 1 шт.
Суппорт резака в сборе 1 шт.
Резак 1 шт.
Комплект рукавов (L=600 мм, 3 шт.) 1 комп.
Цепь для труб диаметром до 600 мм
(комплект из 80 звеньев) 1 шт.
Набор для чистки мундштуков 1 шт.
Торцевой гаечный ключ 3 шт.
Отвертка для сборки машины 1 шт.
Мундштук пропановый
газосмесительный № 1РМ 1 шт.
Мундштук пропановый
газосмесительный № 2РМ 1 шт.
Мундштук пропановый
газосмесительный № 3РМ 1 шт.
Расположите машину CG2-11G на трубе, про-
тяните цепь вокруг трубы надев на ведущую
шестерню, и произведите натяжку. Присое-
дините рукава к газовому коллектору. Без
розжига резака, обкатите машину по трубе,
проверяя точность попадания реза, соглас-
но разметке. При необходимости подкор-
ректируйте расположение цепи или отрегу-
лируйте положение резака.
Давление кислорода, горючего газа и угол
наклона резака должны быть установлены
до начала работы. Зажгите резак и настрой-
те подогревающее пламя. При появлении
пятна нагрева на трубе откройте вентиль КР
(кислород режущий) для начала процесса
резки. После пробивки струей режущего кис-
лорода всей толщины металла, начать ход
передвижения машины. При этом скорость
передвижения должна быть равномерной
(без рывков). После завершения процесса
резки, закройте вентиль КР (кислород режу-
щий), затем вентиль ГГ (горючий газ) и вен-
тиль КП (кислород подогревающий).

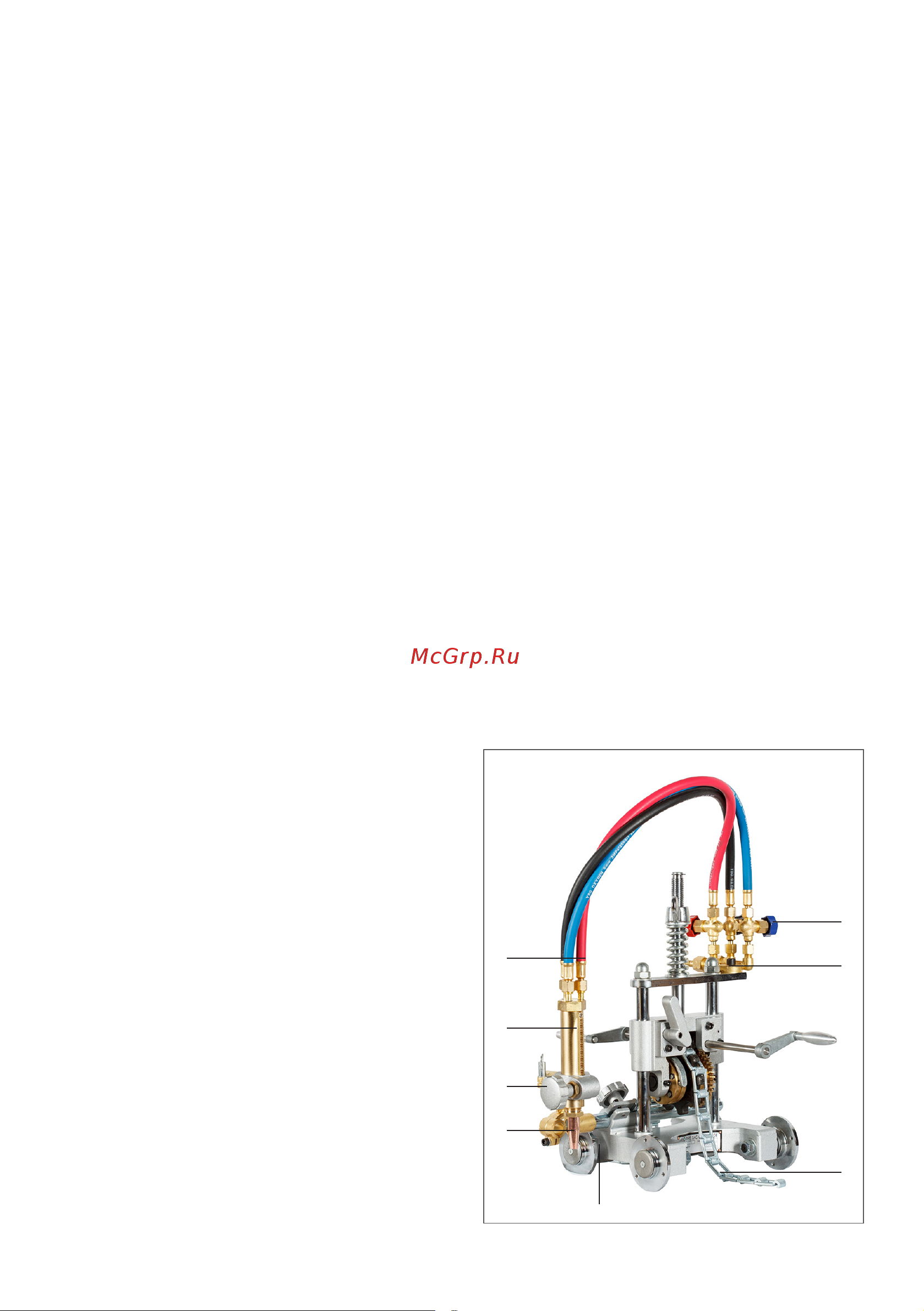

1
2
5
6
7
3
8
4
ВАЖНО! В комплект поставки входят пропа-
новые мундштуки. Ацетиленовые мундштуки
не входят в комплект поставки, необходимо
приобретать их отдельно.
