Введение

Щитки защитные лицевые с самозатемняющимся светофильтром работают в

режиме автоматического изменения света, является новой высокотехнологичной

продукцией, которая сочетает технологии спектральной фильтрации

фотоэлектрического индуктивного управления ЖК – оптического преобразования.

Самозатемняющейся автоматизацией светофильтр на основе принципа

светоэлектрической индукции принимает электродуговой свет, и жидкие кристаллы

переходят из светлого состояния в темное, а после завершения сварки автоматически

переходят в светлое состояние из темного. Таким образом, это обеспечивает защиту глаз

и кожи лица оператора от вредных воздействий дугового света, инфракрасного и

ультрафиолетового излучения.

Устройство и принцип работы

1. Литиевые элементы питания и солнечный элемент используются в качестве 2-х

источников питания.

2. Регулировка степени затемнения плавная, осуществляется путем переключения

на внешней боковой поверхности маски. Регулировка чувствительности и скорости

просветления плавная, путем настройки ручек на внутренней стороне маски.

3. Технология фотоэлектрической индукции, высококачественный ЖК и

спектральный светофильтры обеспечивают четкое поле зрения и эффективную защиту

сварщика.

4. Эффективно защищает глаза от повреждения дуговым светом.

5. Степень просветления светофильтра составляет DIN 4.

6. Продукция может нормально использоваться при температуре от -20°С до +65°С,

она подходит для электродуговой, плазменной сварки и резки.

7. Сбалансированная и легкая конструкция. Плавно регулируемый наголовник

обеспечивает удобное ношение и снижает усталость.

Инструкция по эксплуатации

1. Перед началом работы:

1.1. Проверьте и удалите внешнюю защитную пленку светофильтра.

1.2. Если продукция не используется в течение длительного времени,

необходимо обеспечить перезарядку, через солнечный элемент.

1.3. Если продукция не используется в течение длительного времени, надо

проверить состояние работы светофильтра.

1.4. Если продукция не используется в течение длительного времени, проверьте

и протрите внутреннюю и внешнюю защитные оболочки линз, следует обратить

большое внимание на чистоту датчиков электродугового света.

1.5. Проверьте износ или повреждение всех компонентов перед использованием.

Если обнаружили царапину или трещину светофильтра и защитного стекла, надо сразу

же заменить, чтобы избежать повреждения глаз и лица.

1.6. Проверяйте срабатывание затемнения перед использованием маски каждый

раз.

1.7. Отрегулируйте параметры затемнения в соответствии с видами сварочной

технологии и сварочными токами.

2.Выбор номера затемнения.

2.1. Можно настроить степень затемнения в области от 9 до 13 DIN. Ручка

регулировки степени затемнения находится на внешней стороне маски (Рис.1 п.5).

Установите нужный номер затемнения путем вращения ручки.

2.2. Выберите подходящий номер затемнения из таблицы ниже в соответствии с

видами сварочного аппарата и сварочными токами.

3. Скорость просветления.

3.1. Скорость просветления обозначает время перехода светофильтра из темного

состояния в светлое состояние в соответствии с токами сварки и интенсивностью

остального света. Данный параметр настраивается путем регулировки ручки «DELAY»

(Рис.1. п.12).

 Выберите минимальное время задержки просветления для точечной сварки или

сварки короткими швами.

 Выберите максимальное время задержки просветления для сварки с большими

токами или в случае наличия солнечного света.

 Для большинства видов сварки в помещениях или на открытом воздухе установите

среднее значение скорости просветления.

4. Чувствительность

4.1. В соответствии с технологией сварки и светом окружающей среды,

настройка чувствительности выполняется путем регулировки ручки «SENSITIVITY»

(Рис.1 п.11).

 Выберите минимальное значение чувствительности для сварки большим током,

сварки в светлых условиях или сварки со вмешательством других источников

света.

 Выберите максимальное значение чувствительности для сварки на малых токах,

сварки в темных условиях и MIG/MAG сварки.

 Выбирайте среднее положение для большинства видов сварки в помещениях или

на открытом воздухе.

5.Проверка

5.1. Для проверки работоспособности светофильтров, нужно переключить

регулировку степени затемнения в любое положение от 9 до 13 и поднести сенсор

светофильтра к любой обычной лампе накаливания, мощностью более 40 Вт.

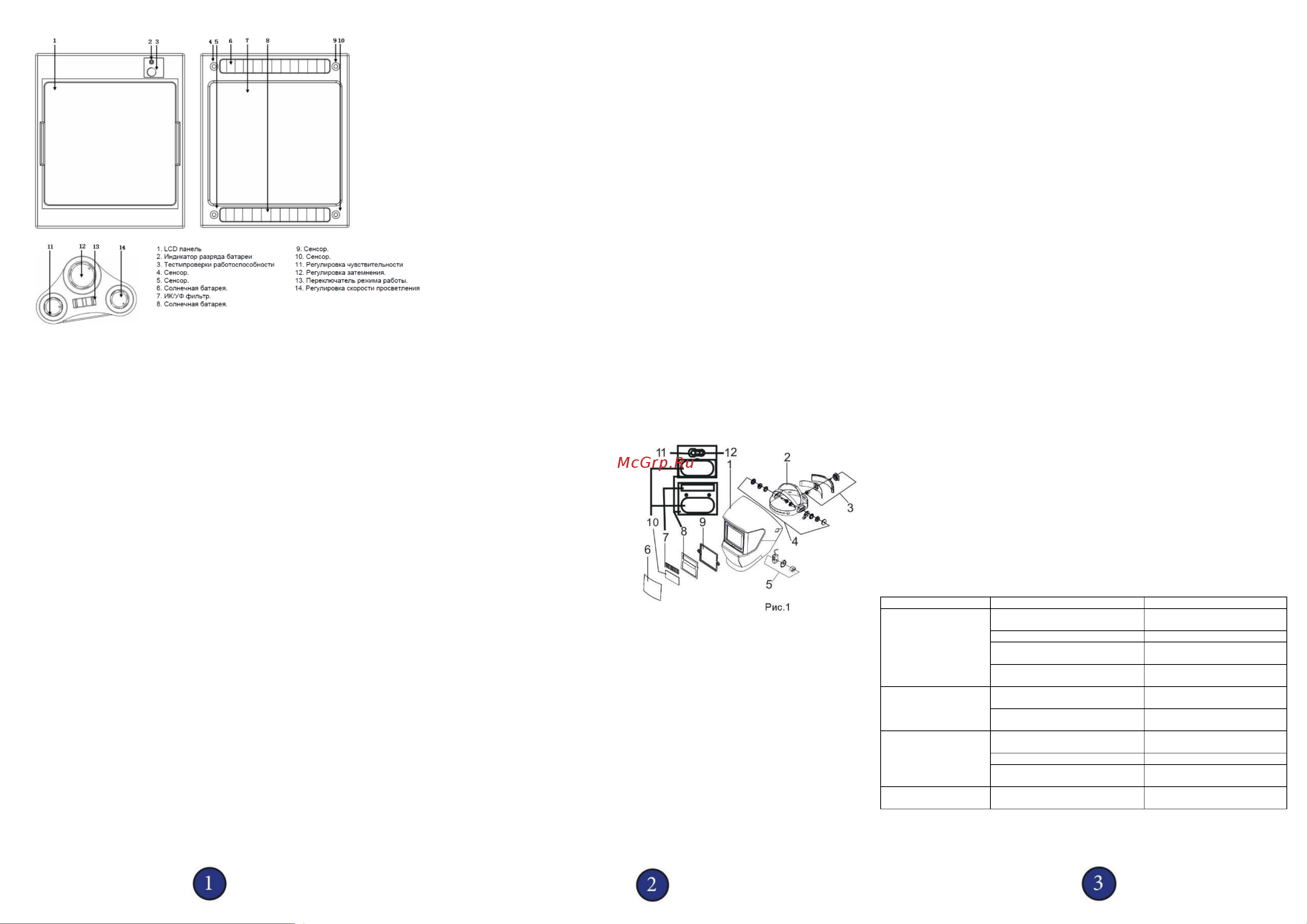

Схема устройства сварочной маски

1) Маска;

2) Наголовник;

3) Устройство регулировки

затяжки наголовника;

4) Устройство регулировки

наклона наголовника;

5) Ручка регулировки

затемнения светофильтра;

6) Внешнее защитное стекло;

7) Солнечный элемент;

8) Корпус светофильтра;

9) Рамка светофильтра;

10) ЖК дисплей;

11) Регулировка скорости просветления «DELAY»;

12) Регулировка чувствительности «SENSITIVITY».

Регулировка наголовника

1. Наголовник маски имеет 3 степени регулировки на голове – 2 регулировки по

глубине посадки на голове и 1 регулировку по диаметру головы. Вращайте шестерню в

ленте наголовника, таким образом, можно регулировать диаметр ленты.

2. На боковой стороне сварочной маски существуют фиксированные отверстия.

Можно изменить угол зрения путем регулировки положения ленты в фиксированных

отверстиях.

3. Можно изменить угол подъема маски путем регулировки степени затяжки

винтов на двух сторонах маски. Лучший угол в ходе сварки – прямая линия между

глазами и точкой сварки, перпендикулярная к светофильтру.

Техническое обслуживание и уход.

1. Очистить светофильтр бумажным полотенцем, салфеткой для очистки объектива

или чистой тканью с чистящим средством.

2. Очистить корпус сварочной маски и ленту наголовника.

3. При необходимости заменить внутренне и внешнее защитные стёкла, и накладку

наголовника, впитывающую пот. Не разбирайте сварочный светофильтр

самостоятельно.

4. Нельзя производить очистку маски и светофильтра при помощи едкого раствора,

кислот, абразивных материалов или бензина.

Правила хранения и транспортировки.

1. Хранить сварочный щиток необходимо в закрытых помещениях с естественной

вентиляцией при температуре -40°С..+75°С и относительной влажностью воздуха не

более 80% при 25°С.

2. При длительном хранении изделия необходимо один раз в 6 месяцев производить

проверку состояния изделия и при необходимости производить ремонт и замену

элементов.

3. Сварочные щитки можно транспортировать любым видом закрытого транспорта

в упаковке производителя, с сохранением изделия от механических повреждений,

атмосферных осадков, воздействия химически активных веществ и обязательным

соблюдением мер предосторожности при перевозке хрупких грузов, что соответствует

условиям перевозки по ГОСТ 15150-89.

Внимание

1. Автоматический светофильтр не предназначен для ацетиленовой или

кислородной сварки.

2. Не надо хранить сварочную маску и светофильтр близко с горячими

источниками или в помещениях с большой влажностью.

3. Не вскрывайте самостоятельно корпус светофильтра.

4. Надо проверять выбор режима работы маски перед эксплуатацией.

5. Необходимо установить защитное стекло на внешней поверхности корпуса

светофильтра, в противном случае при работе можно повредить светофильтр.

6. Изменение или замена сварочной маски и светофильтра на другие марки

запрещена.

7. Если во время сварки светофильтр не переходит в темное состояние, надо сразу

же прекратить использование, проверить отчистку и заряд светофильтра.

8. Не надо чистить светофильтр с помощью спирта, бензина или растворителя,

нельзя мочить корпус светофильтра в воде.

9. При низкой температуре окружающей среды, скорость реакции ЖК

светофильтра снижается, однако это не влияет на характеристики защиты, внесите

изменения в установленные режимы работы.

10. В случае повреждения или царапины светофильтра глаза и лицо могут получить

значительные ожоги.

11. После повреждения или царапины защитного стекла надо сразу же заменить

его. Во время замены надо предотвращать контакт поверхности светофильтра с

твердыми предметами, чтобы избежать его повреждения.

12. Регулярно очищать поверхность светофильтра, датчик и солнечную батарею.

13. Сварочный щиток не может выдержать сильный удар и уберечь от повреждения

лицо при взрыве или едких испарениях.

14. Щиток и светофильтр утилизируются после окончания срока эксплуатации

согласно нормам страны использования, как промышленные отходы класса опасности

0. Не выбрасывайте вместе с бытовыми отходами. Обратитесь в центр утилизации.

ВНИМАНИЕ: несоблюдение указанных выше предупреждений может привести к

серьезному вреду для здоровья.

Факт

Причина

Решение

Фильтр не срабатывает

или мерцает

Стекло-протектор загрязнено или

повреждено

Очистить или заменить его

Сенсор дуги загрязнен

Очистить его

Низкое сварочное напряжение

Установить чувствительность

на минимум

Разряженная батарея

Зарядить светофильтр или

заменить

Медленная реакция

Низкая окружающая температура

Не использовать при

температурах ниже -20°С.

Скорость просветления

выставлена на минимум

Изменить настройку

Фильтр загрязнен

Стекло-протектор загрязнено или

повреждено

Очистить или заменить его

Не удалена защитная пленка

Удалить защитную пленку

Линза фильтра имеет разводы

Протереть фильтр и защитные

стекла со всех сторон

Маска не фиксируется

в нужном положении

Плохо затянуты крепежные гайки

Затянуть крепежные гайки
