11
7.1. СВЕТОФИЛЬТР МОДЕЛИ TECH SPARX M

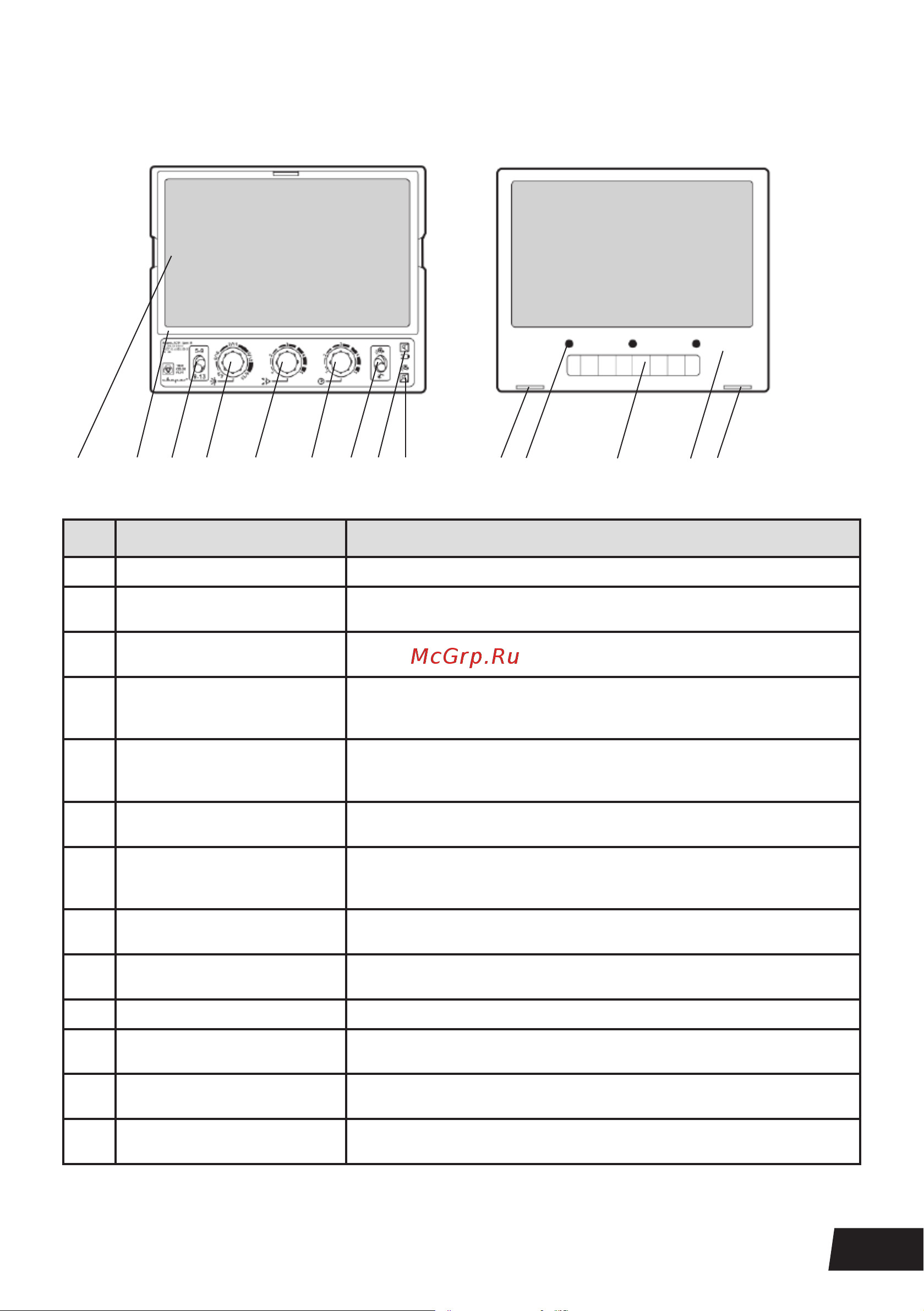

На рисунке 7.1.1. показан внешний вид светофильтра.
Рис.7.1.1. Внешний вид светофильтра.
Поз. Наименование Описание
1 Смотровое окно Позволяет видеть процесс сварки.
2
Внутренняя защитная
пластина
Используется для защиты внутренней стороны смотрово-
го окна от механических повреждений.
3
Тумблер переключения
степени затемнения
Используется для выбора диапазона степени затемнения.
4
Регулятор степени
затемнения (SHADE)
Выбирается в зависимости от силы тока и чувствительно-
сти зрительной системы человека. Чем больше значение,
тем темнее светофильтр (См. раздел 10.4).
5
Регулятор чувстви-
тельности датчиков
(SENSITIVITY)*
Выбирается в зависимости от способа сварки, силы тока и
окружающего освещения (См. раздел 10.5).
6
Регулятор времени про-
светления (DELAY)*
Выбирается в зависимости от силы тока и чувствительно-
сти зрительной системы человека (См. раздел 10.6).
7
Тумблер переключения
функций «Зачистка» и
«Сварка»
Используется для выбора включения функции сварки
или зачистки.
8
Индикатор разряжен-
ной батареи
Начинает периодически мигать, оповещая о замене
батареи.
9
Индикатор включения
функции «Зачистка»
Оповещает пользователя о включении функции зачистки.
10 Оптические датчики При появлении излучения включают смотровое окно.
11 Солнечная батарея
При появлении интенсивного излучения питание проис-
ходит за счет солнечной батареи.
12
Наружная защитная
пластина
Защищает светофильтр от брызг раскаленного металла,
горячих частиц, копоти.
13
Бокс для сменных
батарей
Бокс, где установлены батареи.
* Шкала значений указана в условных единицах для лучшей визуализации значения.
1 3 4 5 6 7 8 9 13 10 11 12 132
