Артикул IVC.105503

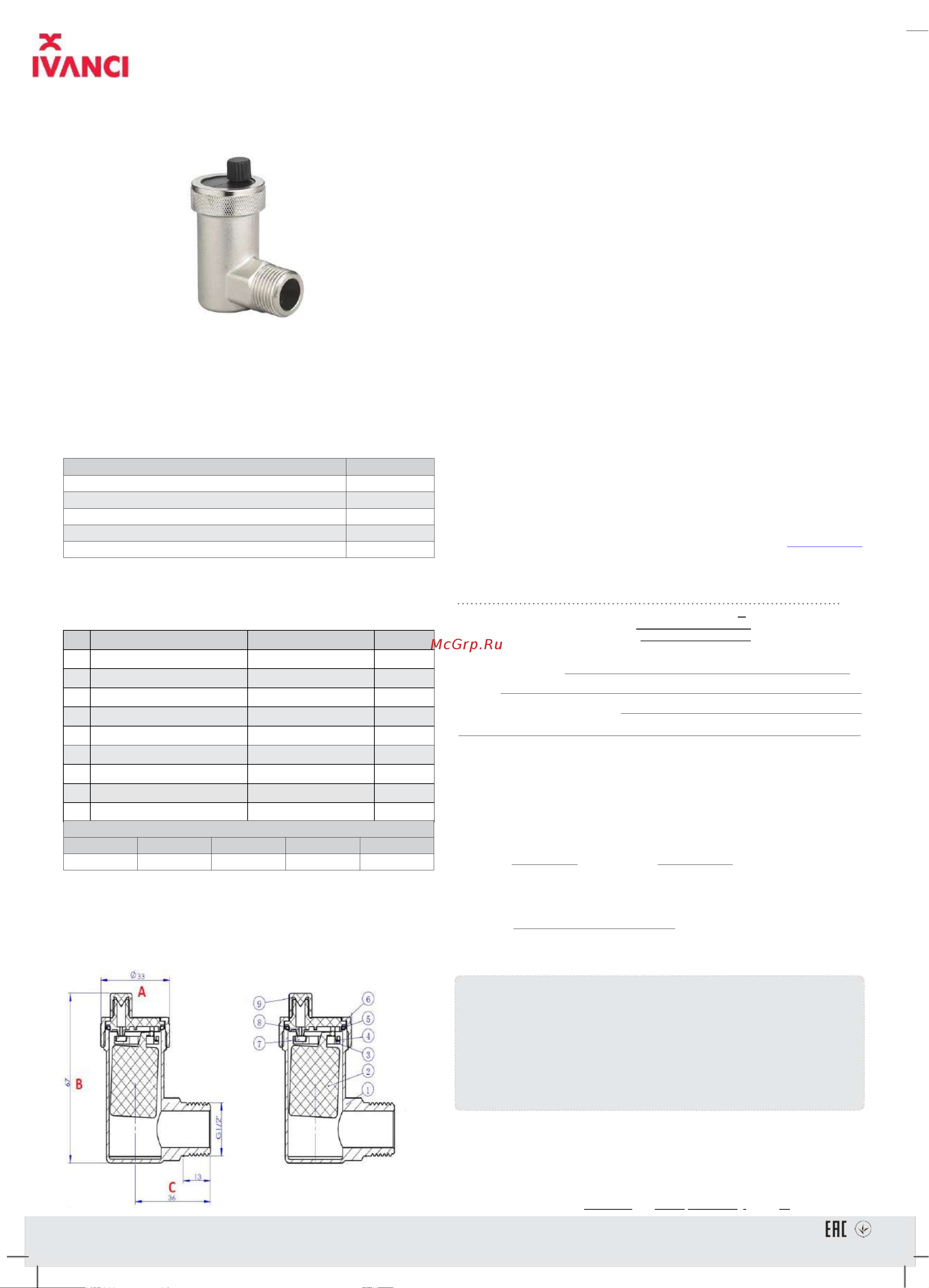

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Воздухоотводчик автоматический

угловой

Назначение и область применения

Воздухоотводчик автоматический предназначен для отвода воздуха из закрытых систем

отопления и горячего водоснабжения. Предохраняет систему от явлений коррозии и кавитации,

от образования воздушных пробок. Как правило, в замкнутых системах присутствующий воздух

вызывает сильный шум и низкую эффективность работы данной системы. Также наличие

воздухоотводчика позволяет уменьшить вероятность пониженной теплоотдачи, замедлить

коррозию таких элементов системы как насосы, котлы и прочих, существенно увеличив срок

службы системы в целом, а также всех ее элементов, исключая повреждение циркуляционного

насоса, износ его подшипников, кавитационный износ лопастей насоса и т. д.

Технические характеристики

Характеристик

Значение

Максимальное рабочее давление, Мпа

1,0

Минимальное рабочее давление, Мпа

0,03

Диапазон температуры рабочей среды, ºС

0-110

Максимальная температура окружающей среды, ºС

60,0

Присоединительная резьба воздухоотводчика, дюйм

1/2"

Конструкция и применяемые материалы

№п/п

Наименование элемента

Материал изготовления

Марка

материала

Корпус воздухоотводчика

Горячепрессованная латунь

никелированная

CW617N/ЛС59-2

Поплавок

Полипропилен

PPR

Рычаг

Пластик

РОМ

Пружинная скоба

Нержавеющая сталь

S304

Уплотнительное кольцо крышки корпуса

Синтетический каучук

EPDM

Крышка корпуса

Горячепрессованная латунь

никелированная

CW617N/ЛС59-2

Запирающая прокладка рычага

Силикон

Площадка крепления рычага

Пластик

РОМ

Защитный колпачок

Полиэтилен

HDPE

Номенклатура и габаритные размеры

Указания по монтажу

ВАЖНО! Воздухоотводчик автоматический должен монтироваться и обслуживаться

специалистом или специализированной организацией.

5.1.

Воздухоотводчик автоматический устанавливается в вертикальном положении воздушным штуцером

вверх, при этом устанавливать воздухоотводчик следует в наивысшей точке трубопровода системы или

на воздухосборнике.

5.2.

Перед началом монтажа рекомендуется проверить состояние трубопровода на который будет устанав-

ливаться воздухоотводчик. Система не должна иметь наличие окалины и ржавчины, при необходимости

трубопровод очистить и промыть систему водой до полной ее очистки от механических примесей (СНиП

03.05.01-85).

5.3.

Для возможности демонтажа воздухоотводчика без остановки работы системы рекомендуется

применять отсекающий клапан (не входит в комплект).

5.4.

Для нормальной работы воздухоотводчика защитный колпачок на штуцере должен быть откручен. При

закрученном до упора колпачке воздухоотводчик является закрытым, и выпуск воздуха в автоматическом

режиме не производится.

5.5.

При эксплуатационных работах по первоначальному заполнению системы, когда образуются большие

объемы выходящего воздуха, воздухоотводчик должен быть закрыт во избежание поломки запорного

механизма. Воздух в таких случаях отводится через специально предусмотренные воздухоспускные клапаны

или шаровые краны.

6. Указания по эксплуатации и техническому обслуживанию

6.1 Обслуживание воздухоотводчика автоматического в процессе эксплуатации сводится к периодическим

осмотрам.

6.2 Воздухоотводчик должен эксплуатироваться при условиях, указанных в таблице технических

характеристик, температура и давление не должны превышать приведенных значений.

6.3 Через каждые 12 месяцев эксплуатации воздухоотводчика необходимо проводить техническое обслу-

живание прибора. При полном отсутствии давление в системе проверить состояние соединений и уплотни-

теля, а также удалить накопившиеся загрязнения из корпуса и воздушного клапана.

6.4

При обслуживании прибора, во время демонтажа и монтажа крышки корпуса, следует с особой

осторожностью относиться к части запирающего механизма, особенно к пружинной его части. Данный

узел не подлежит разборке и перенастройке.

7.Условия хранения и транспортировки

Изделия должны храниться в упаковке предприятия-изготовителя по условиям хранения 2 и транспортиро-

ваться по условиям хранения 5 по ГОСТ 15150 раздел 10.

Гарантийные обязательства

8.1

Изготовитель гарантирует соответствие изделий требованиям безопасности при условии соблюдения

потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантия

распространяется на все дефекты, возникшие по вине завода-изготовителя. Гарантия не

распространяется на дефекты, возникшие в случаях:

8.1.1

Нарушения паспортных режимов монтажа, испытания и эксплуатации изделия;

8.1.2

Наличия следов воздействия веществ, агрессивных к материалам изделия;

8.1.3

Наличия следов постороннего вмешательства в конструкцию изделия.

8.2

Изготовитель оставляет за собой право вносить в конструкцию изделия изменения, не влияющие на

заявленные технические характеристики.

Условия гарантийного обслуживания

9.1

Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.

9.2

Неисправные изделия в течение гарантийного срока ремонтируются или производится замена на новые

бесплатно. Решение о замене или ремонте изделия принимает представительство производственного

холдинга Чжэцзян Ифань Технолоджи Ко., ЛТД в России и странах СНГ. Адрес представительства: Россия, г.

Москва, Бизнес-центр «Аннино Плаза», ул. Дорожная, 60 Б, тел: +7 (499) 558-58-38, e-mail: ivanci.info@mail.ru.

9.3

Затраты, связанные с демонтажем, монтажом и транспортировкой неисправного изделия в период гаран-

тийного срока, покупателю не возмещаются.

9.4

В случае необоснованности претензии затраты на диагностику и экспертизу изделия оплачиваются по-

купателем.

9.5

Изделия принимаются в гарантийный ремонт в полностью укомплектованном виде.

ГАРАНТИЙНЫЙ ТАЛОН №

Наименование товара:

ВОЗДУХООТВОДЧИК

АВТОМАТИЧЕСКИЙ

Марка, артикул, типоразмер

Количество

Название и адрес торгующей организации

Дата продажи

Штамп или печать

торгующей организации

Подпись продавца

С условиями гарантии СОГЛАСЕН:

ПОКУПАТЕЛЬ (подпись)

Гарантийный срок: восемьдесят четыре месяца с даты продажи конечному

потребителю

Рис.1 Рис.2

Отметка о возврате или обмене товара: Дата: " " 20 г. Подпись:

Артикул 108502

Диаметр, DN

A, мм

B, мм

C, мм

Вес, гр.

1/2"

121
