Технический паспорт изделия Открытый доступ

Разработан в соответствии с требованиями ГОСТ 2.601

012 – Принцип работы

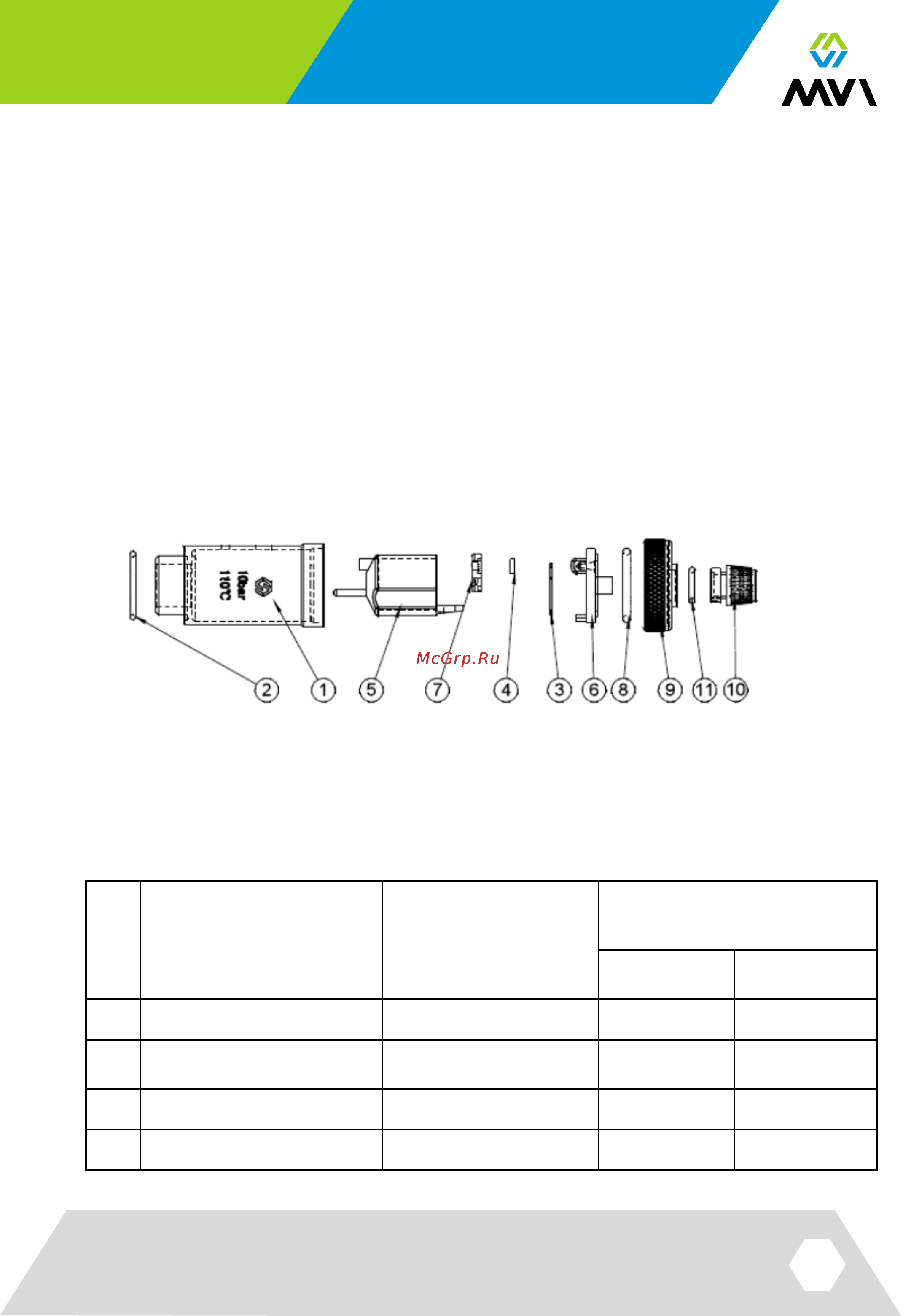

В латунном корпусе (1) воздухоотводчика располагается поплавок из

полипропилена (5). Его движение зависит от наличия воздуха в корпусе.

Если воздух присутствует, поплавок (5) опускает ближе к днищу корпуса, и

открывает рабочее сечение крышки (6). Связь поплавка с крышкой

осуществляется через поперечину (3). Отверстие закрывается золотником (4).

При отсутствии воздуха – поплавок подымается вверх.

Для защиты от попадания загрязнений на отверстие закрывается колпачком

(10).

Для удобства монтажа присоединительная резьба корпуса комплектуется

кольцевым уплотнением (2).

Воздухоотводчик

автоматический

ПС-SE.110.04.01.2020.079

Применяется в системах отопления и водоснабжения

Серия SE.410.05

16.01.2020

013 – Материалы

№ Наименование

детали

Материал

Марка материала по

нормам

РФ EN-

Корпус

Латунь

- HPb58-3

Шток

Полимер

ПОМ POM

Кольцо

Эластомер

Резина EPDM

Пружина

Нерж.сталь

08Х18Н10 AISI304

Отсечной клапан
