SR Rubinetterie прямое подключение 1/2

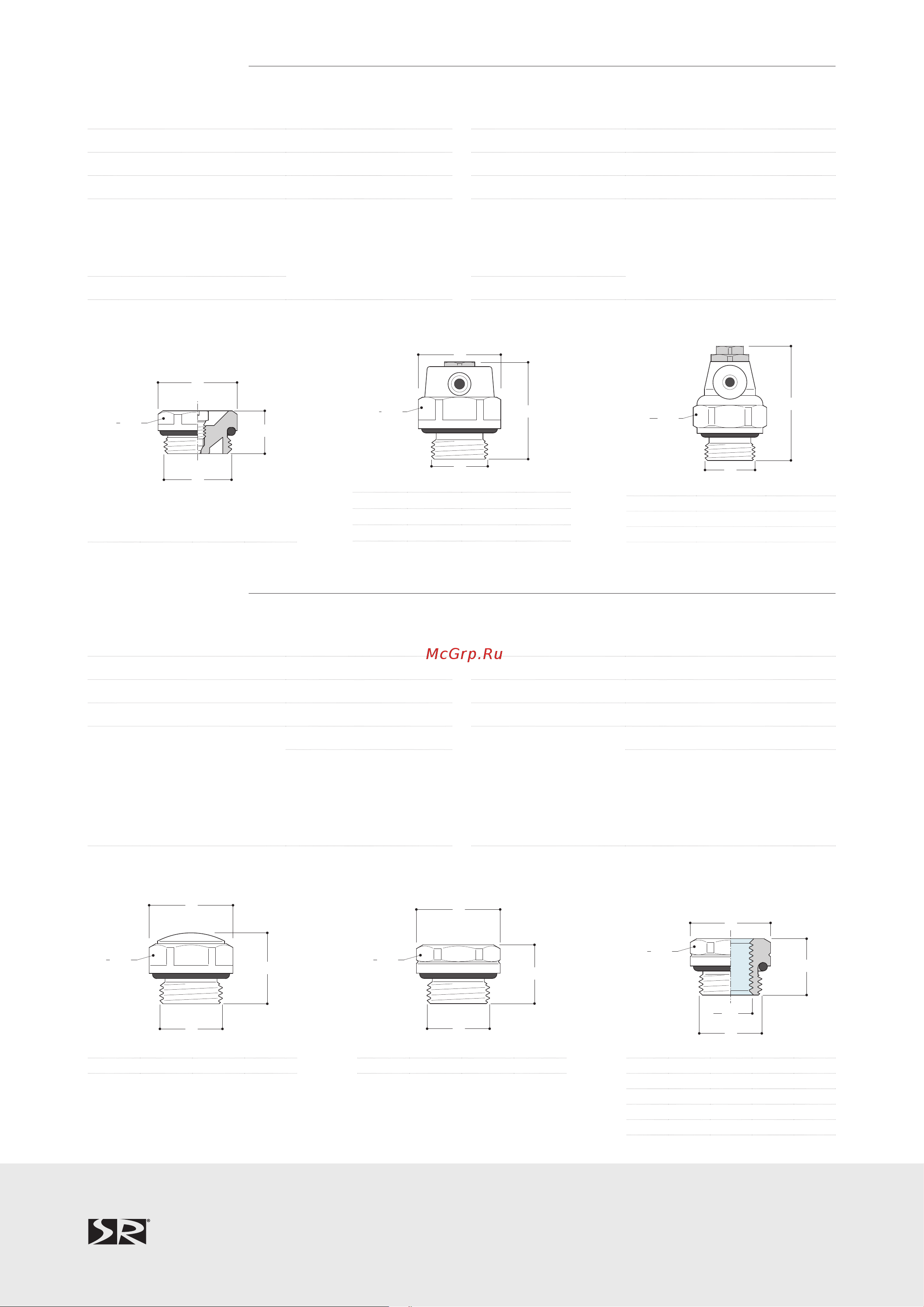

Art. 0004, 0005, 0006
МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ
Корпус
Прутковая латунь:
CW614N - UNI EN 12164
Герметичный O-Ring Резина EPDM
MATERIALEN
Körper
Extrudierte Messing:
CW614N - UNI EN 12164
O-Ring EPDM Gummi
ЭКСПЛУАТАЦИЯ
Рабочая среда Вода, гликолевые растворы
Максимальный процент гликоля 30%
Максимальное рабочее давление 8 бар
Максимальная рабочая температура
110°C
Минимальная рабочая температура
5°C
Рекомендуемый крутящий момент
для закрытия
35 Nm
LEISTUNGEN
Betriebsmedium Wasser, Frostschutzflüssigkeit (Glykol)
Max. Anteil von Glykol 30%
Max. Betriebsdruck 8 bar
Max. Betriebstemperatur 110°C
Mindest-Betriebstemperatur 5°C
Vorgeschlagenes
Drehanzugsmoment
35 Nm
H
G
D
CH
H
G
G1
D
CH
0004 0006
GHDCH
3/8” 17 24 22
1/2” 17 24 22
H
G
D
CH
0005
GHDCH
3/8” 13 24 22
1/2” 13 24 22
GG1H DCH
1/2” 1/8” 13 24 22
1/2” 1/4” 13 24 22
1/2” 3/8” 13 24 22
3/4” 1/4” 14 30 25
3/4” 3/8” 14 30 25
3/4” 1/2” 14 30 25
Art. 0012, 0001, 0002
МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ
Корпус
Прутковая латунь:
CW614N - UNI EN 12164
Внутренние механизмы
Уплотнительные элементы Резина EPDM
MATERIALEN
Körper
Extrudierte Messing:
CW614N - UNI EN 12164
Innere Komponente
Dichtelemente EPDM Gummi
0012
GDHCH
1/2” 24 13 22
H
G
CH
0002
H
G
D
CH
0001
GHDCH
1/8” 19 16 14
1/4” 19 16 14
3/8” 19 24 22
1/2” 19 24 22
GHCH
1/8” 24 14
1/4” 24 17
3/8” 24 19
1/2” 24 22
H
G
D
CH
ЭКСПЛУАТАЦИЯ
Рабочая среда Вода, гликолевые растворы
Максимальный процент гликоля 30%
Максимальное рабочее давление 10 бар
Максимальная рабочая температура
110°C
Минимальная рабочая температура
0°C
LEISTUNGEN
Betriebsmedium Wasser, Frostschutzflüssigkeit (Glykol)
Max. Anteil von Glykol 30%
Max. Betriebsdruck 10 bar
Max. Betriebstemperatur 110°C
Mindest-Betriebstemperatur 0°C
S.R. Rubinetterieоставляетзасобойправобез предварительногоуведомления,вноситьтехнические, дизайнерскиеигабаритныеи
зменениявпредставленную продукцию.
S.R. Rubinetterie behält sich das Recht vor, technische Änderungen, sowie Maß und Konstruktionsänderungen die der Weiterentwicklung des
Produktes dienen, ohne vorherige Ankündigung vorzunehmen.
