ПОРЯДОК РАБОТЫ
Перед первым включением маслостанции
необходимо залить рабочую жидкость в резер-
вуар. В качестве рабочей жидкости рекоменду-
ется масло марки ВМГЗ. Для заливки рабочей
ниям технических характеристик инструмента
приведет к выходу его из строя.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
1. Контролируйте температурный режим
станции. Не допускайте перегрева и перегрузки
станции. Оптимальный рабочий режим - 15 ми-
нут работы и 30 минут перерыв.
2. Станция при выходе с завода уже прошла
процедуру настройки до рабочего давления
63 МПа, поэтому без необходимости не повы-
шайте давление. Если возникла необходимость
заново произвести настройку насоса, делайте
это при помощи манометра. При этом, во избе-
жание аварии, давление не должно превысить
6З МПа.
3. РВД на заводе проходит выходной тест на
давление 105 МПа, но из-за того, что резиновый
рукав быстро стареет, клиент должен регулярно,
не реже чем 1 раз в полгода производить по-
верку. При частом использовании - через каж-
дые три месяца. Для поверки в РВД подается
давление 87,5 МПа. В случае, если РВД рвется,
возникает разбухание, либо течь, то его даль-
нейшее использование недопустимо и РВД под-
лежит замене.
4. Подшипники обычно чистятся не реже чем
1 раз в полгода, при сборке наносите конси-
стентную смазку.
5. Контролируйте уровень масла. При поль-
зовании станцией и смене рабочих головок про-
исходит незначительный расход масла. Это нор-
мально. Следите за тем, чтобы уровень масла
не опускался ниже уровня мениска в боковой
стенке станции и при необходимости доливайте.
6. Производите профилактическую смену
масла не реже чем 1 раз в полгода. Не исполь-
зуйте загрязненное масло и масло, содержащее
механические включения.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Станция насосная электрогидравлическая
СНГ-1200W переносная предназначена для соз-
дания давления рабочей жидкости в гидравли-
ческих системах с одноконтурным принципом
работы с помощью масляного насоса, приводи-
мого в действие электродвигателем.
жидкости необходимо открутить крышку резер-
вуара и залить масло до уровня не ниже отметки
на визире в корпусе.
1. Отвернуть на один оборот крышку масля-
ного резервуара (воздушный клапан).
2. Снять защитную заглушку с полумуфты с
быстроразъемными соединениями (БРС) рукава
высокого давления (РВД).
3. Присоединить полумуфты БРС маслостан-
ции и рабочей насадки.
4. Подключить станцию к сети 220 В.
5. Нажимая на верхнюю кнопку пульта про-
извести нагнетание масла в рабочую полость
инструмента до завершения операции.
При отжатии верхней кнопки, в случае
необходимости прервать операцию,
система остаётся под давлением!
6. Для снятия давления нажать на нижнюю
кнопку пульта управления, масло стечет обратно
в резервуар насосной станции.
ПОДКЛЮЧЕНИЕ ГИДРАВЛИЧЕСКИХ
ИНСТРУМЕНТОВ:
Рекомендуется использование только ру-
кава высокого давления с БРС «SHTOK. 3/8».
Использование БРС с иным конструктивным
решением может не обеспечить нужной гер-
метизации соединения, привести к вытеканию
рабочей жидкости, либо к срыву насадки и трав-
матизму. Следите за тем, чтобы гайка полумуфты
БРС была максимально плотно затянута. Это не-
обходимо для обеспечения беспрепятственного
слива масла в резервуар.
Тип данной станции – одноконтурный, что
подразумевает использование гидравлических
насадок с возвратной пружиной. Для использо-
вания гидравлических инструментов оснащен-
ных гидравлическим возвратом поршня необ-
ходимо использовать двухконтурную насосную
станцию.
МЕРЫ БЕЗОПАСНОСТИ
При пользовании инструментом необходимо
соблюдать отраслевые и производственные
меры безопасности. Несоответствие требова-

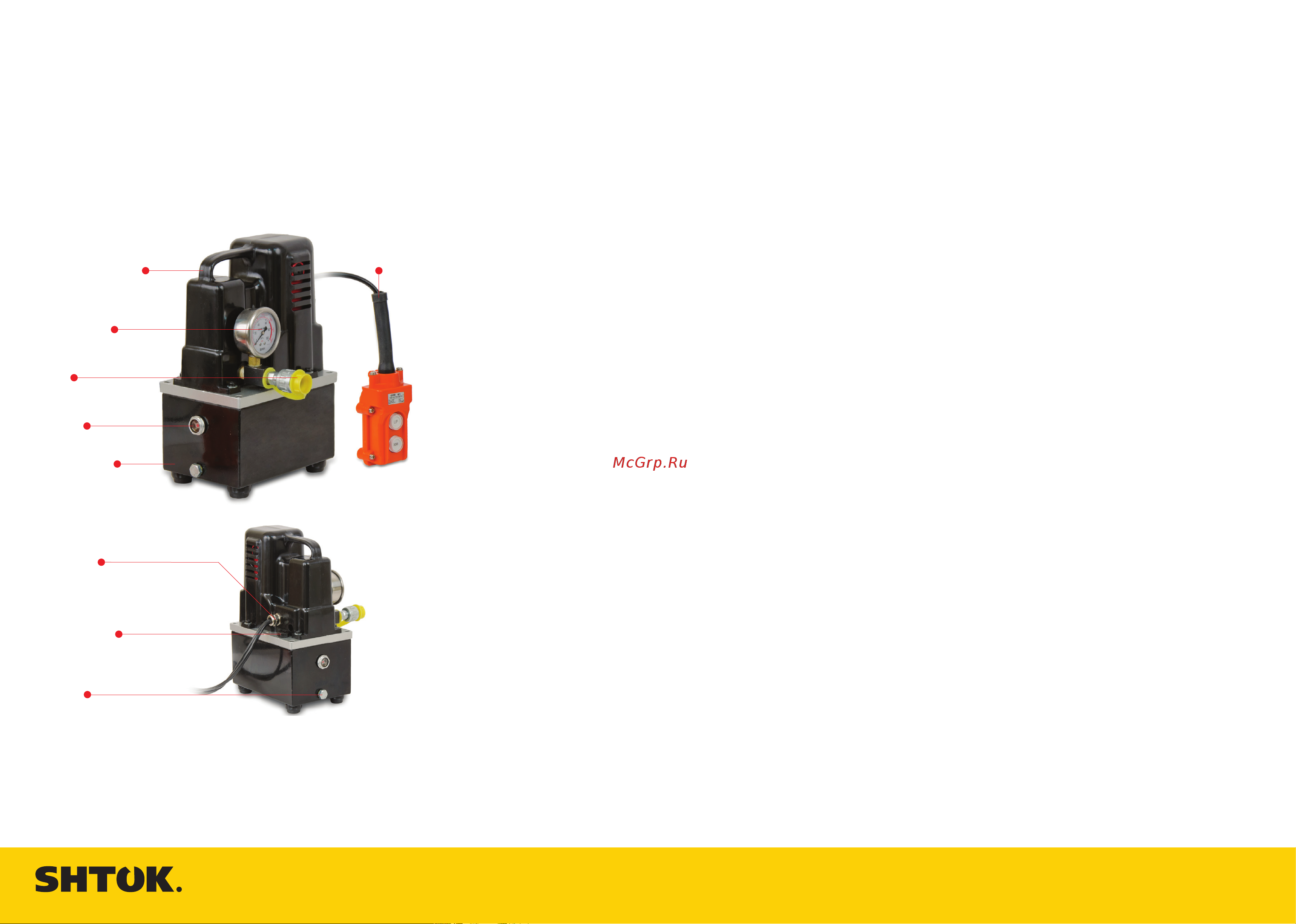

рукоятка
для переноски
манометр
масляный
резервуар
разъем
полумуфты
БРС
маслозаливная
горловина
гнездо кабеля
питания
пульт
управления
визир контроля
уровня
масла
пробка для слива
отработанного
масла
КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
