МЕРЫ БЕЗОПАСНОСТИ
При пользовании инструментом необходимо
соблюдать отраслевые и производственные
меры безопасности. Несоответствие требова-
ниям технических характеристик инструмента
приведет к выходу его из строя.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Станция насосная электрогидравлическая
переносная СНГ-6306ЭК предназначена для нагне
-
тания масла в гидравлических системах с одно-
контурным принципом действия.
ПОРЯДОК РАБОТЫ
Перед началом эксплуата
ции:
Перед первым включением установки необ
ходимо залить рабочую жидкость в резервуар.
В качестве рабочей жидкости рекомендуется
масло марки ВМГЗ. Для заливки рабочей жидко
-
сти необходимо открутить крышку резервуара и
залить масло до уровня не ниже отметки в смо
-
тровом отверстии в корпусе.
1.
Отвернуть на один оборот крышку масля
-
ного резервуара (воздушный клапан).
2.
Снять защитную заглушку с распредели
тельно
го клапана.
3.
Присоединить рукав высокого давления
(РВД) к выходу распределительного клапана.
8.
Включите станцию нажатием на педаль.
При нажатии на педаль
начинается
нагнет
ание
масла в рабочую полость инструмента
.
Постепенно происходит повыше
ние давления в
системе до 63 МПа.
По окончании рабочего процесса прекра
-тите нажимать на педаль для остановки электро
двигателя. Система остаётся под давлением.
11.
Для снятия давления нажать на противопо
ложную сторону педали управления. Это снимет
рабочее давле
ние в гидравлической системе,
и масло стечет обратно в резервуар насосной станции.
Подключение гидравлических инструментов:
Рекомендуется использование только ру
кава с быстроразъемными соединениями (БРС)
SHTOK. Использование БРС с иным конструк
тивным решением может не обеспечить нужной
герметизации соединения, может привести к
вытеканию рабочей жидкости либо к срыву на
-
садки и травматизму.
Тип данной станции - одноконтурный.
Поэтому рекомендуется использование гидрав
лических инструментов оснащенных возвратной
пружиной. Для использования гидравлических
инструментов оснащенных гидравлическим воз
-
вратом поршня необходимо использовать двух
-
контурную насосную станцию.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
1.
Контролируйте температурный режим
станции. Не допускайте перегрева станции.
2.
Станция при выходе с завода уже прошла
процедуру настройки, поэтому без необходи
-
мо
сти не повышайте давление. Если возникла
необходимость заново произвести настройку
насоса, делайте это при помощи манометра. При
этом, во избежание аварии, давление не должно
превысить 6ЗМПа.
3. РВД на заводе проходит выходной тест на
давление 105 МПа, но из-за того, что резиновый
рукав быстро стареет, клиент должен регулярно,
не реже чем 1 раз в полгода производить про-
верку. При частом использовании - чере
з каж-
дые три месяца. Для проверки в РВД подается
давление 87.5 МПа. В случае, если РВД рвется,
возникает разбухание, либо течь, то его дальней-
шее использование невозможно.
4. Подшипники обычно чистятся не реже чем
1 раз в полгода, при сборке наносите конси-
стентную смазку.
5. Контролируйте уровень масла. При поль-
зовании станцией и смене рабочих головок про-
исходит незначительный расход масла. Это нор-
мальн
о. Следите за тем, чтобы уровень масла
не опускался ниже уровня мениска в боковой
стенке станции и при необходимости доливайте.
6.
Производите профилактическую смену
масла не реже чем 1 раз в полгода. Не исполь-
зуйте загрязненное масло и масло, содержащее
механические включения.

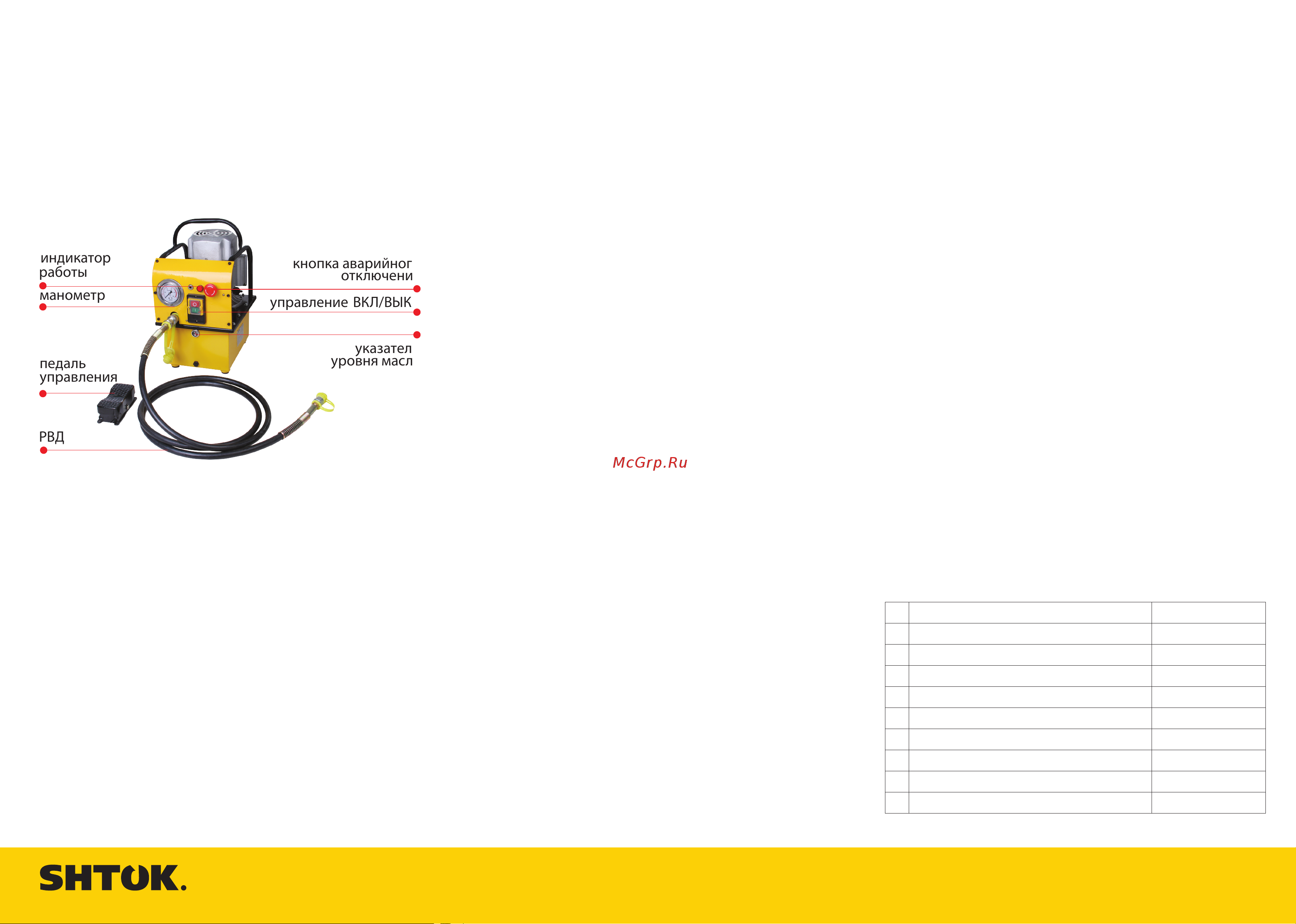

управление ВКЛ/ВЫКЛ
индикатор
работы
кнопка аварийного
отключения
манометр
педаль
управления
РВД
указатель
уровня масла
КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
1 Макс. давление, Мпа (бар) 63 (630)
2 Производительность, л/мин 0,4
3 Мин. давление, Мпа (бар) 2,5 (25)
4 Производительность, л/мин 5
5 Мощность двигателя, Вт 750
6 Напряжение, В/Гц 220/50
7 Полный объем масла, л 6
8 Длина РВД, м З
9 Габаритные размеры, мм 260 х 380 х 480
Масса, кг 18
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
10
-
-
-
6. Поверните кнопку аварийного отключе-
ния по часовой стрелке. В случае возникнове-
ния аварийной ситуации нажмите на нее для
остановки работы.
-
4.
Присоединить РВД к входу рабочей насадки.
5. Подключите станцию к сети 220В.
7. Нажмите кнопку ВКЛ. на панели управления.
9.
10.
-
-
-
и
-
