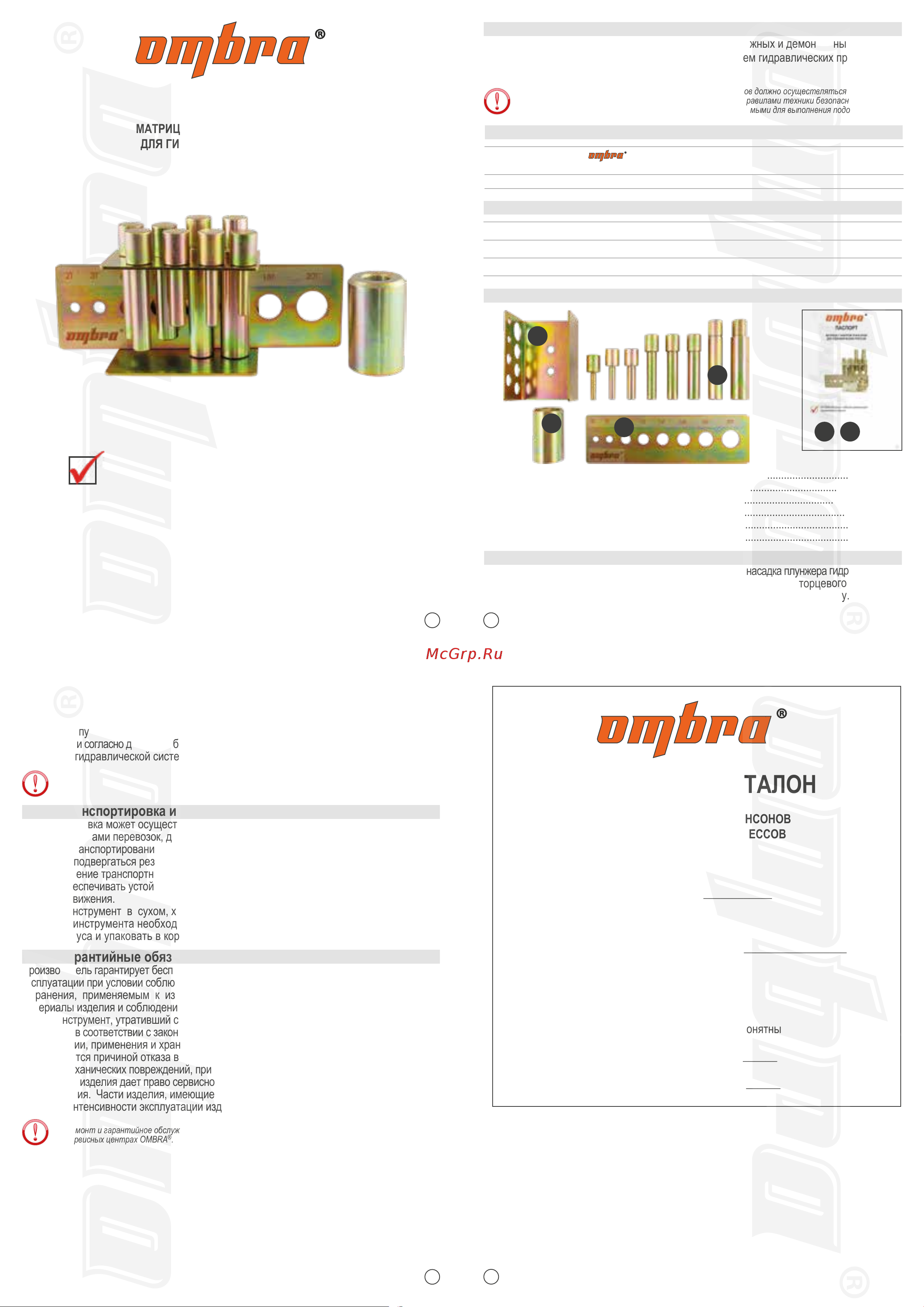

ПАСПОРТ

МАТРИЦА С НАБОРОМ ПУАНСОНОВ

ДЛЯ ГИДРАВЛИЧЕСКИХ ПРЕССОВ

ГАРАНТИЙНЫЙ ТАЛОН

МАТРИЦА С НАБОРОМ ПУАНСОНОВ

ДЛЯ ГИДРАВЛИЧЕСКИХ ПРЕССОВ

Артикул и наименование изделия__________________

Дата реализации____________________

Наименование торговой организации___________________________________

М.П.

Комплектация проверена, гарантийные условия понятны

Покупатель:_____________________________________

Продавец:_______________________________________

1. Общие сведения и назначение

Набор пуансонов применяется для производства монтажных и демонтажных работ по

обслуживанию узлов и агрегатов техники с применением гидравлических прессов серии

OMBRA

, моделей ОНТ610N; ОНТ611N; ОНТ620N.

Производство работ с применением гидравлических прессов должно осуществляться персоналом,

имеющим соответствующую квалификацию, знакомым с правилами техники безопасности,

условиями эксплуатации и обладающим навыками, необходимыми для выполнения подобных работ.

Транспортировка и хранение

Транспортировка может осуществляться всеми видами закрытого транспорта в соответ-

ствии с правилами перевозок, действующими для каждого вида транспорта.

Во время транспортирования и погрузочно-разгрузочных работ упаковка с инструментом

не должна подвергаться резким ударам и воздействию атмосферных осадков. Размеще-

ние и крепление транспортной тары с упакованным аппаратом в транспортных средствах

должны обеспечивать устойчивое положение и отсутствие возможности ее перемещения

во время движения.

Храните инструмент в сухом, хорошо проветриваемом помещении. Для длительного

хранения инструмента необходимо провести его консервацию: смазать тонким слоем

масла корпуса и упаковать в коробку. Срок хранения не ограничен.

Гарантийные обязательства

Производитель гарантирует бесперебойную работу изделия в течение 15 месяцев с начала

эксплуатации при условии соблюдения пользователем правил применения, обслуживания

и хранения, применяемым к изделиям подобного типа. Гарантия распространяется на

материалы изделия и соблюдение технологии при его производстве. Претензии по гаран-

тии на инструмент, утративший свои функции в гарантийный период, принимаются к рас-

смотрению в соответствии с законом «О защите прав потребителя». Несоблюдение правил

эксплуатации, применения и хранения, выявленное гарантийными службами производи-

теля являются причиной отказа в бесплатном ремонте или замене изделия, равно как и

наличие механических повреждений, признаков самостоятельного ремонта или изменения

конструкции изделия дает право сервисной службе производителя на отказ от гарантийного

обслуживания. Части изделия, имеющие естественный ограниченный срок службы, зави-

сящий от интенсивности эксплуатации изделия, замене по гарантии не подлежат.

Ремонт и гарантийное обслуживание изделия производится только в сертифицированных

сервисных центрах OMBRA

4.1 Кронштейн-держатель...................................................................................1 шт.

4.2 Пуансоны в ассортименте.............................................................................8 шт.

4.3 Шаблон-матрица ...........................................................................................1 шт.

4.4 Переходник ....................................................................................................1 шт.

4.5 Краткая инструкция на русском языке..........................................................1 шт.

4.6 Гарантийный талон........................................................................................1 шт.

Инструкция по эксплуатации

При подготовке к работе демонтируется штатная торцевая насадка плунжера гидравлического

цилиндра пресса, для чего с помощью шестигранной отвертки, торцевого ключа или

другого инструмента необходимо ослабить винт, фиксирующий насадку.

Пуансоны устанавливаются в отверстие торцевой части плунжера и не требуют допол-

нительной фиксации. Применяемые пуансоны имеют ограничения по предельно допус-

тимой нагрузке в зависимости от диаметра рабочей части. Определение ПДН для

конкретного пуансона осуществляется с помощью шаблона-матрицы, входящей в комплект

поставки или согласно данным таблицы. Контроль ПДН осуществляется с помощью штатного

манометра гидравлической системы пресса.

OHT699N Матрица с набором пуансонов для

гидравлических прессов

2. Спецификация

№

Наименование

OHT699N

Матрица с набором пуансонов для гидравлических прессов.

59064

Код

Внимание! Во время работы необходимо пользоваться средствами защиты органов зрения.

Превышение предельно допустимой нагрузки может привести к выходу из строя оборудования и

нанести повреждения оператору.

Производитель: Pinghu Tongli Machine Co., Ltd.

Caoqiao Shilong No.1 road,

Pinghu Economic Development Zone,

Zhenjiang, China.

Пинху Тонгли Машин Ко., Лтд

Каоциао Шилонг №1,

территория Пинху Экономик Девелопмент,

Чжэцзян, Китай.

Импортер: ООО «ИНСТРУМ», 125438, город Москва,

улица Автомоторная, дом 8, этаж 4, комн. 9, Тел. +7(499)705-9978

03.2021

3. Технические характеристики

ДИАМЕТР ПУАНСОНА, мм

ДЛИНА ПУАНСОНА, мм

ПДН, т

10 16 1812 20 22 25 30

50 58 8558 85 85 120 120

2 8 123 14 16 18 20

4. Комплектация

4.3

4.5 4.6

4.2

4.4

4.1
