4.2 Описание элементов медиаконвертера

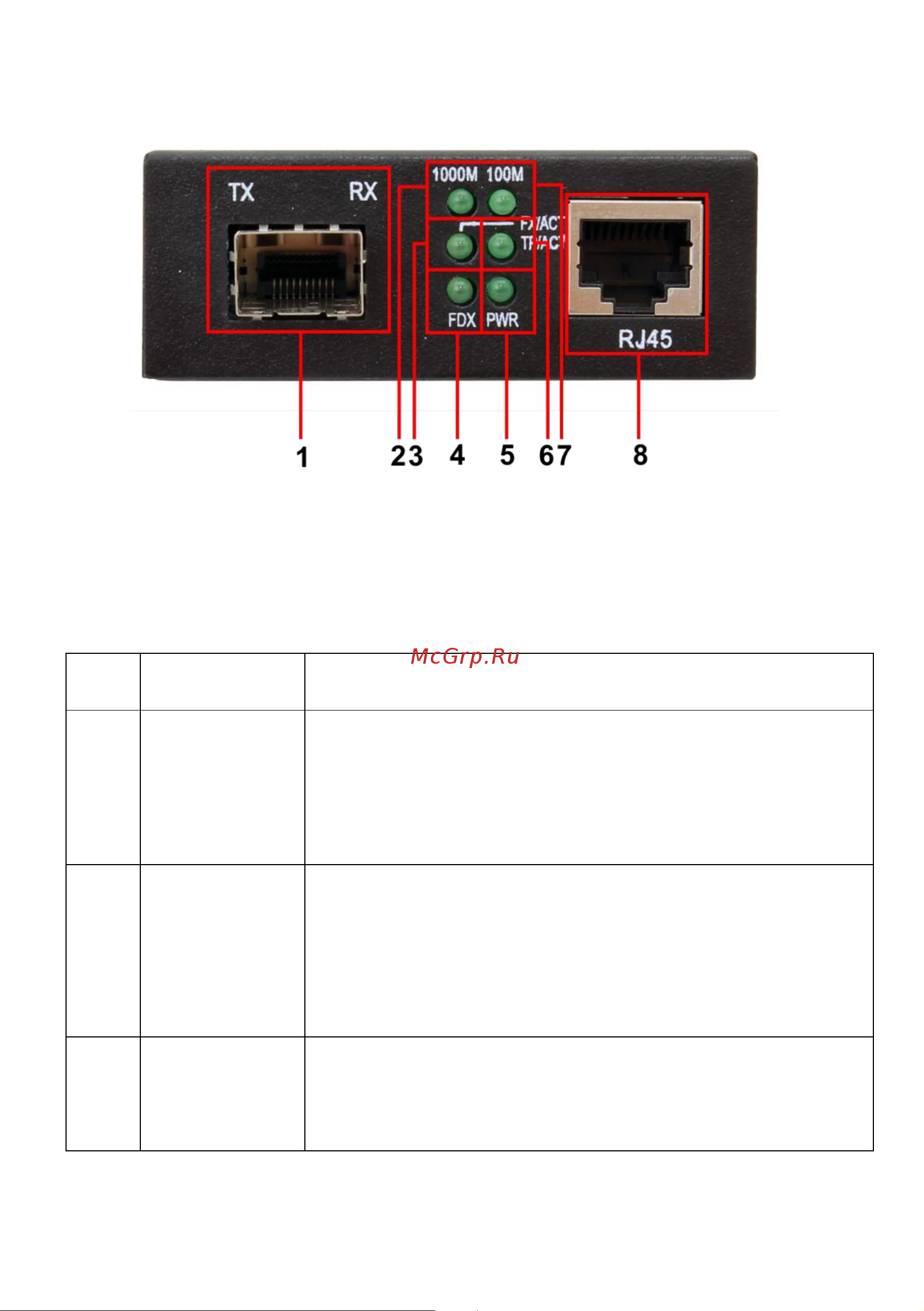

Рис.3 Медиаконвертер OMC-1000-11X, разъемы и индикаторы на

передней панели

Таб.1 Медиаконвертер OMC-1000-11X, назначение разъемов и

индикаторов на передней панели

№

п/п

Обозначение

Назначение

TX RX

SFP слот.

Скорость – 1000Мбит/с

Предназначен для подключения устройств с

помощью SFP модулей (приобретаются отдельно)

по оптоволоконному кабелю.

2, 7

1000М 100М

LED индикаторы скорости работы медного порта

(RJ-45).

 Горит 1000М – скорость передачи данных

1000 Мбит/с

 Горит 100М – скорость передачи данных

1000 Мбит/с

FX/ACT

LED индикаторы Link/ACT для SFP слота.

 Горит – установлено соединение по оптике;

 Мигает – установлено соединение по

оптике, идет передача данных.
