Комплектация стеллажа MS (Standart, Strong, Hard)
1. С тойка M S (Standart, Strong, H ard)
2. Полка M S (7 0 /100 /120)х(3 0 /40/50 /6 0 )
3. Усилитель M S
4. Болт М 6 х10/(1 2 )
5. Болт М 6х16 - 4 ш т (необходимы для соединения стеллажей в ленту)
6. Гайка М 6
7. П одпятник M S (Standart, Strong, H ard)

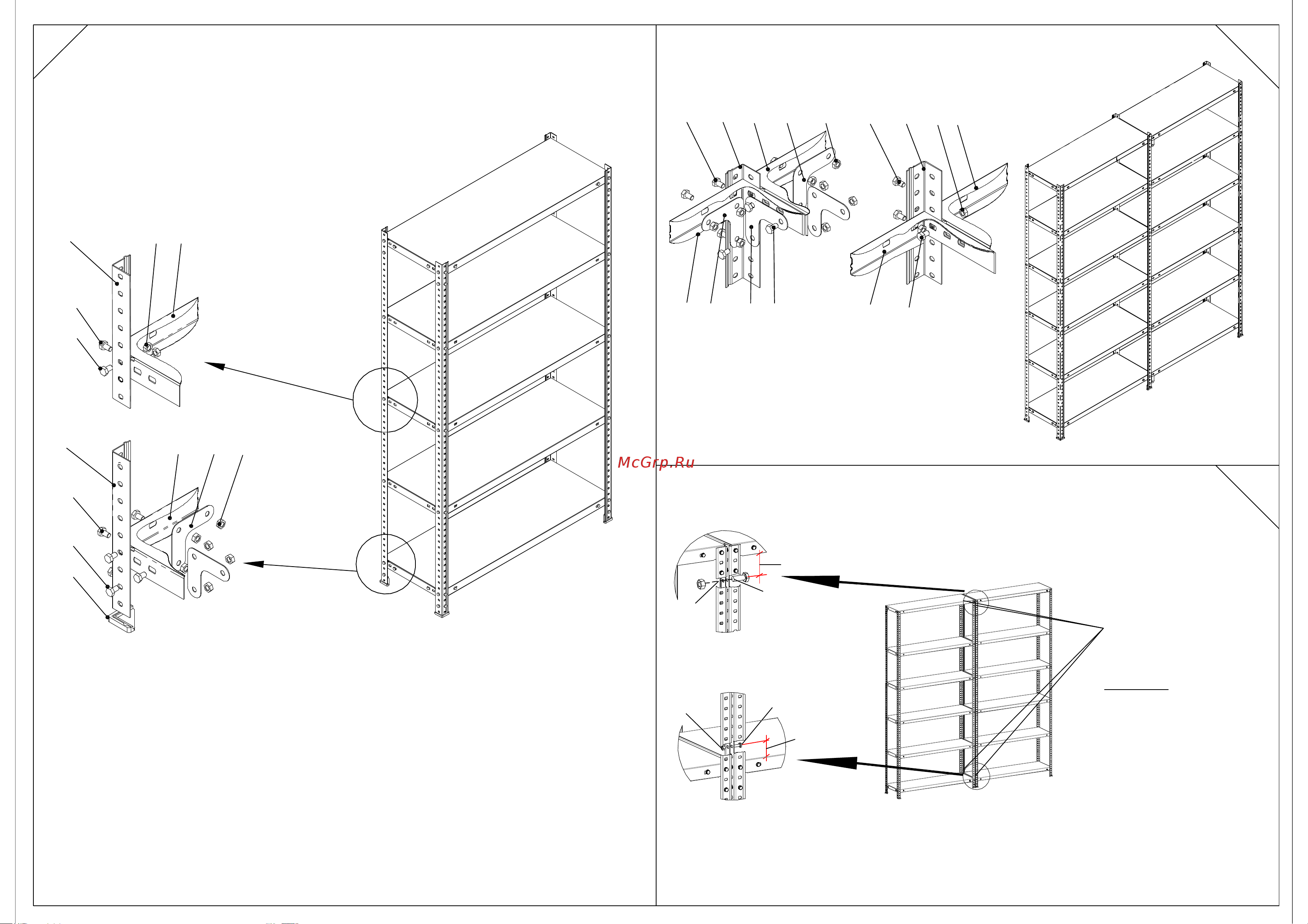

Руководство по сборке стеллажей MS (Standart, Strong, Hard)
1 2
4
5
1
6
3
2
6
4
5
На ровно й горизонтальной поверхности расположить параллельно две стойки (1) и при помощи болтов (4), (5) и
гаек (6) закрепить через усиливающие уголки (3) верхнюю и нижнюю полки (2). Для обеспечения жесткости
стеллажа нижняя полка должна располагаться на уровне третьего отверстия от нижнего торца стойки. Далее,
аналогичным образом на полка х (2) закрепить две оставшиеся стойки (1). Полки необх одимо располагать таким
образом , чтобы после приве дения стеллажа в вертика льное положение, лицевая сторона каждой полки была
обращена вверх . Установить оставшиеся полки (2) при помощи болтов и гаек. Закре пить на нижне й торцевой
повер хности стоек пластиков ые подпя тники (7). Поднять стеллаж в вертика льное положение и установить на
ровну ю поверхность. Произве сти оконч ательную затяжку всех болтовых соединений.
Руководство по сборке стеллажей MS (Standart, Strong, Hard)
в ленту. Схема 1(Общая стойка).
1
4
6 2
5
2
14
2 3
2
3
6
С борку стеллажей в ленту по схеме 1 производить
аналогично с борке одиночного стеллажа, таким образом
вся лента с теллажей собирается в горизонтальном
положении.
Необходимо помнить, что стеллажи имеют одну общую
стойку и поэтому нагрузка на каждый из с теллажей
ленты не должна превышать 350 кг.
Порядок сборки стеллажа MS (Standart, Strong, Hard)
5
7
1
2
3
Примечание:
1. Максим ально допустимая нагруз ка на полки MS St andart 70/100х30/40/50/60 - 100 кг. ; полки MS Strong 100/120х30/40/50/60 -
140кг.; на полки MS Hard 100х30/40/50/60 - 200кг.
Максим ально допустимая нагруз ка на стеллаж MS Standart - 500 кг, на стеллаж MS St rong - 750 кг.,на стеллаж MS Hard - 1000 кг.
(На стеллажи выше 2-х метров на ц ентральную полку необходимо устанвливать усилители).
2 . При нагрузке на стеллаж свыше 400 кг. нижняя полка должна быть установлена не выше 150 мм от пола, расстояния между
полками не более 450 мм., одиночно стоящие стеллажи должны иметь крепление к стене не менее, чем в 4-х точках.
3 При нагруз ке на стеллаж не более 400 кг. допускается максим альное расстояние от пола до нижней полки не более 300 мм,
максим альное расстояние между полками не более 600 мм.
4. Внимание! При эксплуатации стеллажа с регулируемым подпятником , нагрузка на стеллаж не должна превы шать 400 кг. При
этом, нижняя полка должна быть установлена в кранем нижнем положении(4-е или 5-е отверстие от нижнего торца стойки.)
Ус тановка верхней
и ниж ний полки
Установка
промеж уточных
полок
Установка верхней и нижней полки
Установка промежуточных полок
Ред. 25.08.15
Количест во согласно комп лект овочной ведомости
3
max
100мм
5
6
Точки
соединения
стеллажей
Рис.1
max
100мм
5
6
Вниман ие!!!
Затяжку болт овых
соединений нужно выбирать
такую, чтобы не происходило
деформации стойки
под головкой болта и гайкой
Для соединения стеллажей в лент у, необходимо собрать от дельно стеллажи(см. выше). Затем
состыковать стеллажи поперечными сторонами друг к другу и соединить между собой в 4
(четырех) точках болтами М6х16 и гайками М6 (идут в комлпектации) через от верстия в стойках
под верхне й полкой (не ниже 100мм) и над нижней полк ой (не в ыше 100мм). (см. рис.2)
Рис.2
Рис.3
Руководство по сборке стеллажей MS (Standart, Strong, Hard)
в ленту. Схема 2(двойная стойка).
