образом, чтобы смещение внешних кромок заготовок, по наружному периметру, было

не более 10% от толщины стенки свариваемых труб (см. рисунок 1).

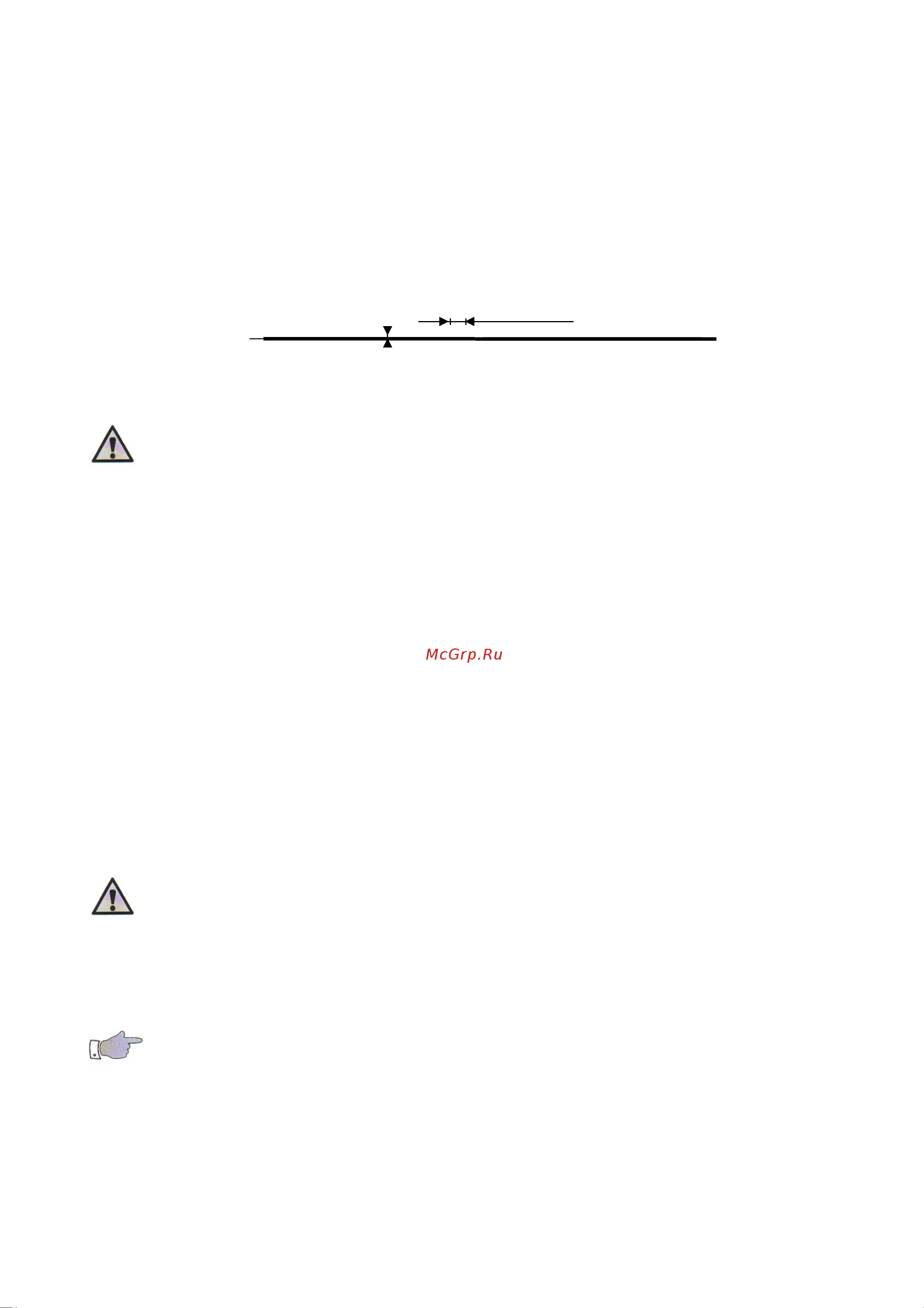

Рис. 1. Допуски на смещение и зазор свариваемых поверхностей

После этих операций сварочная машина подготовлена к эксплуатации.

Торцевание

Зафиксируйте трубы или фитинги так, чтобы они выступали вперед от зажимов на 2-2,5

см. Под давлением сомкните зажимы.

Переведите электрическую фрезу в рабочее состояние. Поворачивая маховик

против часовой стрелки, плавно подводите торцуемые края труб к дискам торцевателя.

Торцевание осуществлять при давлении, не превышающим 10 бар (от холостого хода).

Торцевание проводить до появления неразрывной стружки на обоих торцах труб. После

появления указанной стружки, для предотвращения появления заусенцев на торцах

труб, давление необходимо плавно сбросить до нуля, развести торцы труб и выключить

торцеватель. Осмотрите торцы на отсутствие необработанных участков. При

необходимости проведите повторное торцевание. После проведения этапа торцевания

необходимо развести торцы труб, извлечь торцеватель из рабочей зоны и удалить

образовавшуюся стружку, не касаясь обработанных поверхностей. Свести торцованные

поверхности и проверить зазор между торцами, допустимый зазор не более 0,3..1,0 мм в

зависимости от диаметра свариваемых труб (см. рисунок 1). В случае если условия

параллельности торцов и соосности труб не соблюдены, необходимо компенсировать

смещение и повторить процесс торцевания. После проведения процесса торцевания на

подготовленные поверхности недопустимо попадание грязи, пыли, воды, смазки и т.д.

Проводите торцевание непосредственно перед сваркой.

Разогревание

Вставьте нагревательный элемент. Поверхность нагревательного элемента должна

достигнуть необходимой температуры.

Приблизьте трубы к раскаленной плите, установив с помощью маховика среднее

давление. При формировании кромки (см. таблицы с параметрами сварки) отделите

расплавленные трубы от нагревательного элемента и удалите его из рабочей зоны.

Сварка

В кратчайшее время (см. таблицы с параметрами сварки) после предыдущей операции

соедините трубы под давлением (см. таблицы с параметрами сварки), которое

устанавливается маховиком передвижения зажимов. В этот момент зафиксируйте

достигнутое давление (поворачивая маховик против часовой стрелки) и оставьте

охлаждаться.

По окончании охлаждения поверните маховик по часовой стрелке для полного

снятия давления. Разомкните зажимы и извлеките сваренную трубу.
