Кат. №(№): 6 722 01/02/03/04/05/13/14

6 723 01/02/03/04/05/13/14

Паспорт: F01816RU/00 Внесены изменения: Создан: 07/10/2013

1/2

Etika

Выключатели и переключатели

128, av. du Maréchal-de-Lattre-de-Tassigny - 87045 LIMOGES Cedex

Телефон: (+33) 05 55 06 87 87 - Факс: (+33) 5 55 06 88 88

www.legrand.com

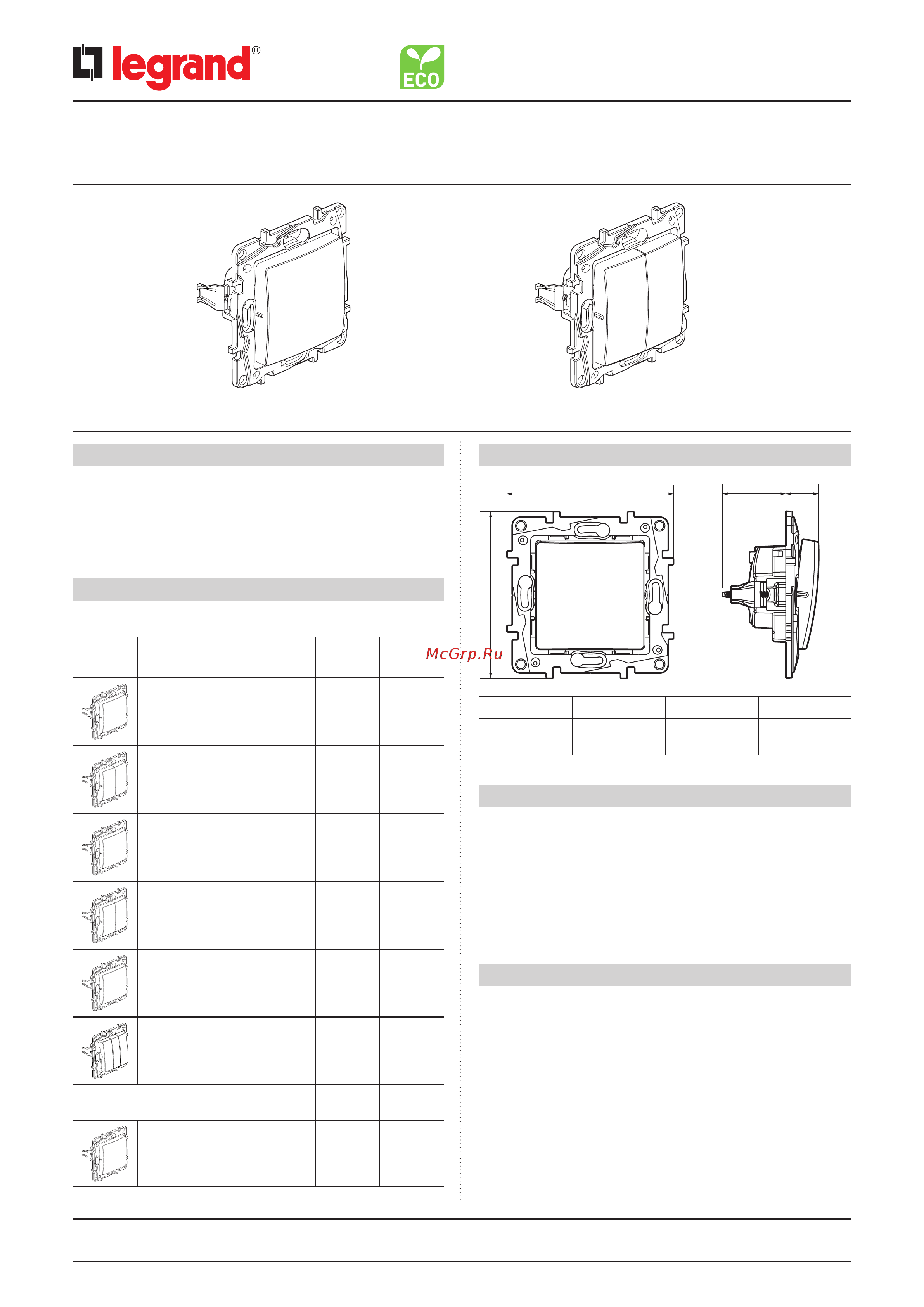

Выключатели одноклавишные и двухклавишные, переключатели, с

или без подсветки.

Механизмы поставляются с клавишами и суппортом. Для полной

комплектации устройства необходимо заказать рамки одно- или

многоместные. Монтаж встроенный или накладной.

1. НАЗНАЧЕНИЕ

2. СЕРИЯ

6 722 03 - 6 723 03

ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ 10 AX - 250 В ~ на захватах

Наименование Белый

Слонов

ая кость

Выключатель одноклавишный

2 зажима

6 722 01 6 723 01

Выключатель двухклавишный

2 x 2 зажима

6 722 02 6 723 02

Выключатель одноклавишный

с подсветкой.

Поставляется со светодиодом

LED 230 В - 0,15 мA.

6 722 03 6 723 03

Выключатель двухклавишный

с подсветкой. Поставляется со

светодиодом 230 В - 3 мA

6 722 04 6 723 04

Переключатель

одноклавишный

6 722 05 6 723 05

Выключатель трёхклавишный 6 722 13 6 723 13

ВЫКЛЮЧАТЕЛИ БЕЗ ФИКСАЦИИ

(КНОПКА) 6 A - 250 В ~на захватах

Белый

Слонов

ая кость

Выключатель без фиксации

(кнопка) с Н.О./Н.З. контактом

6A. Безвинтовые зажимы.

6 722 14 6 723 14

6 722 02 - 6 723 02

3. ГАБАРИТНЫЕ РАЗМЕРЫ (мм)

4. ПОДСОЕДИНЕНИЕ ПРОВОДНИКОВ

Винтовые зажимы

Тип зажимов: винтовые

Сечение кабеля: 2 x 2,5 мм

Рекомендуемый момент затяжки: 0,8 Нм

Длина зачистки кабеля : 10 мм

Отвёртка: Posidrive 1, Philips 1, с прямым шлицем 4 мм

Безвинтовые зажимы для Кат. № 6 722 14 - 6 723 14 (кнопки)

Длина зачистки кабеля: 13 мм

5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 5.1 Степень защиты

Степень защиты от проникновения твердых тел и жидкости: IP 20

Степень защиты о механических ударов: IK 04

 5.2 Характеристики используемых материалов

Глянцевая поверхность

Материал: - Корпус механизмы: поликарбонат

- Клавиша: AБС-пластик

- Не содержит галогенов

- Стойкий к УФ-излучению

Материал суппорта: - поликарбонат, цвет серый RAL 737

A B C D

75,8 75,8 28,75 14,9
