Правила и условия безопасной эксплуатации

Правила и условия монтажа

Монтаж и замена производятся квалифицированным специалистом согласно ПУЭ. Необходимо обязательно убедиться в

отсутствии напряжения на месте проведения работ с помощью индикаторной отвёртки. Запрещаются монтаж и эксплуатация

cветорегулятора при обнаружении трещин или сколов в основании или крышке. Запрещается подключение светорегулятора

к неисправной электропроводке.

- Обесточить сеть.

- С помощью отвёртки снять поворотную ручку, отвинтить гайку технологическим ключом (входит в комплект поставки,

установлен на ось потенциометра), снять крышку.

- Зачистить концы проводов на 5 мм.

- Соединить провода с клеммами механизма в соответствии с схемой подключения (см. рис. 1).

- Установить механизм в монтажную коробку с помощью саморезов.

- Установить крышку, завернуть гайку ключом до упора, установить ручку в положении, соответствующем рис. 2.

Светорегулятор функционирует как с технологическим ключом, так и без него.

- Подать ток в сеть.

Положение ручки в режиме

минимальной яркости

Переключатель SW1 для

установки мин. яркости

Дополнительный вход L служит

для подключения

переключателя (сх.6 или 7)

Выбор режима диммирования

Светорегулятор имеет три режима диммирования:

TE auto (заводская настройка по умолчанию) – подходит для большинства светодиодных ламп (см. совместимые нагрузки).

TE – с отсечкой фазы по заднему фронту волны, требуется только для лампы TE (см. совместимые нагрузки)

LE – с отсечкой фазы по переднему фронту волны, требуется только для лампы LE (см. совместимые нагрузки).

Выключите лампу. C помощью небольшой отвертки выберите необходимый режим.

Переключатель режимов диммирования LE/TE

LED

Dimmble

Совместимые нагрузки для TE-режима, установленного по умолчанию

(RC – отсечка фазы по заднему фронту)

Совместимые нагрузки для LE-режима, устанавливаемого вручную

(RL – отсечка фазы по переднему фронту)

Низковольтные галогеновые лампы (12 В)

с трансформаторами с железным сердечником

Низковольтные галогеновые лампы (12 В) c

электронными трансформаторами

Диммируемые светодиодные лампы со стандартными цоколями

Диммируемое светодиодное освещение с совместимыми

электронными трансформаторами

Лампы накаливания, галогенные лампы 230 B

Совместимые нагрузки

Примечание. При подключении к трансформаторам IRON-CORE может применяться только режим переднего фронта

(LE), в этом случае нельзя использовать режим TE auto. Можно использовать несколько совместимых нагрузок, так как

общая мощность лампы не превышает максимальную номинальную нагрузку диммера. Некоторые лампы могут

проявлять неожиданные рабочие характеристики в холодном состоянии. Эффективность диммирования должна

улучшиться после прогрева лампы. Или в случае нестабильного состояния лампы ее можно изменить на режим LE.

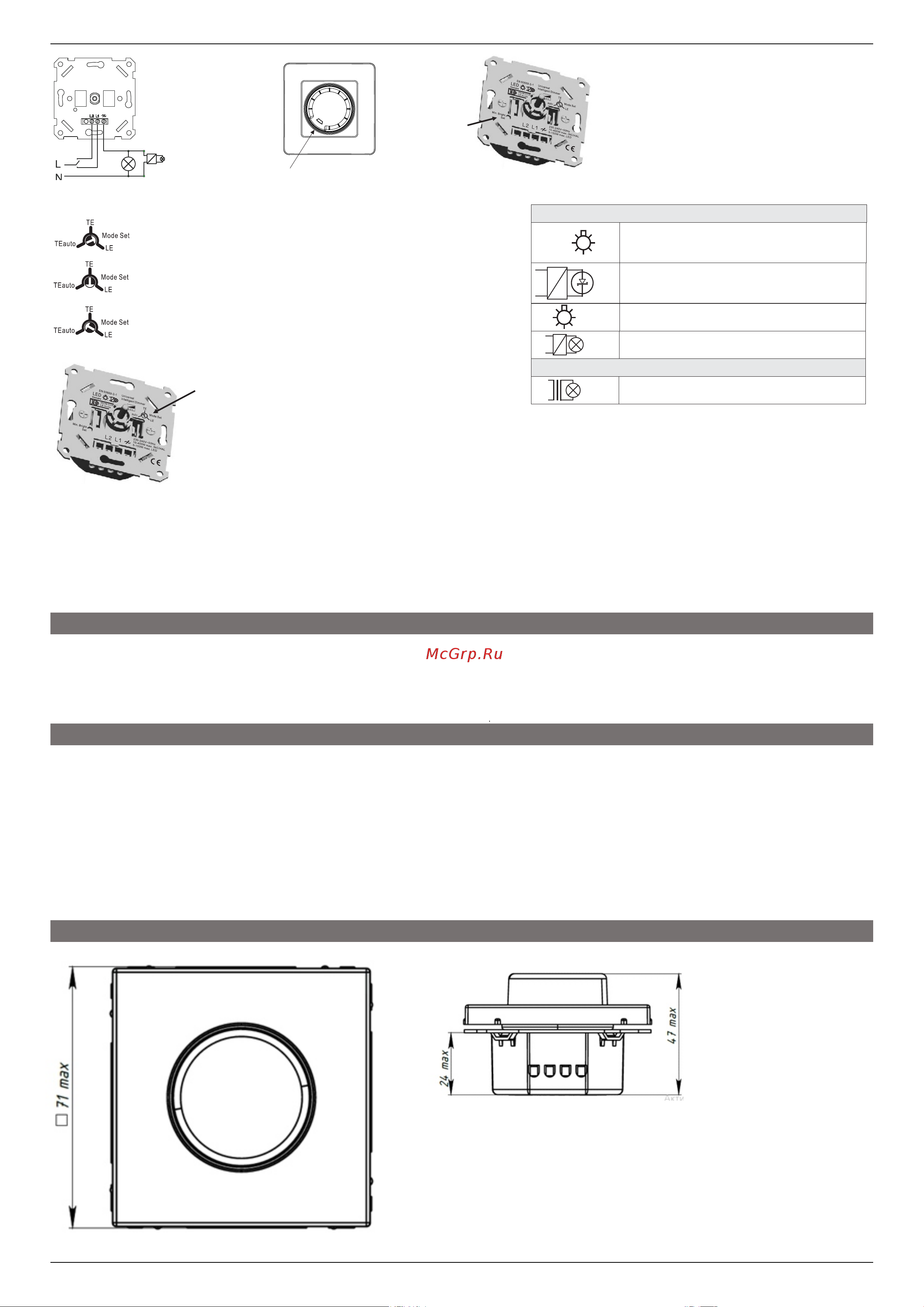

Рисунок 1

Рисунок 2

Габаритные размеры
