Технические данные:

Меры индуктивности многозначные

АКИП-7513/1, АКИП-7513/2

АКИП™

• Высокоточные многозначные меры индуктивности:

АКИП-7513/1 - 4 декады, АКИП-7513/2 - 5 декад

• Диапазон установки индуктивности: 1 мГн… 11 Гн (АКИП-7513/1),

100 мкГн… 11 Гн (АКИП-7513/2)

• Разрешение «L»: 1 мГн/ 100 мГн (АКИП-7513/1, АКИП-7513/2)

• Базовая погрешность: ± 0,8%

• Использованы экранированные тороидальные сердечники для обеспечения

низких внутренней взаимной индуктивности и минимальный эффект

влияния внешних ЭМ полей

• Герметизированный корпус с целью защиты от проникновения влаги для

долгосрочной стабильности параметров.

• Высокое значение практической добротности воспроизводимых

индуктивностей (Q в пределах от 200 и выше!)

• Незаменим в качестве современного точной меры индуктивности.

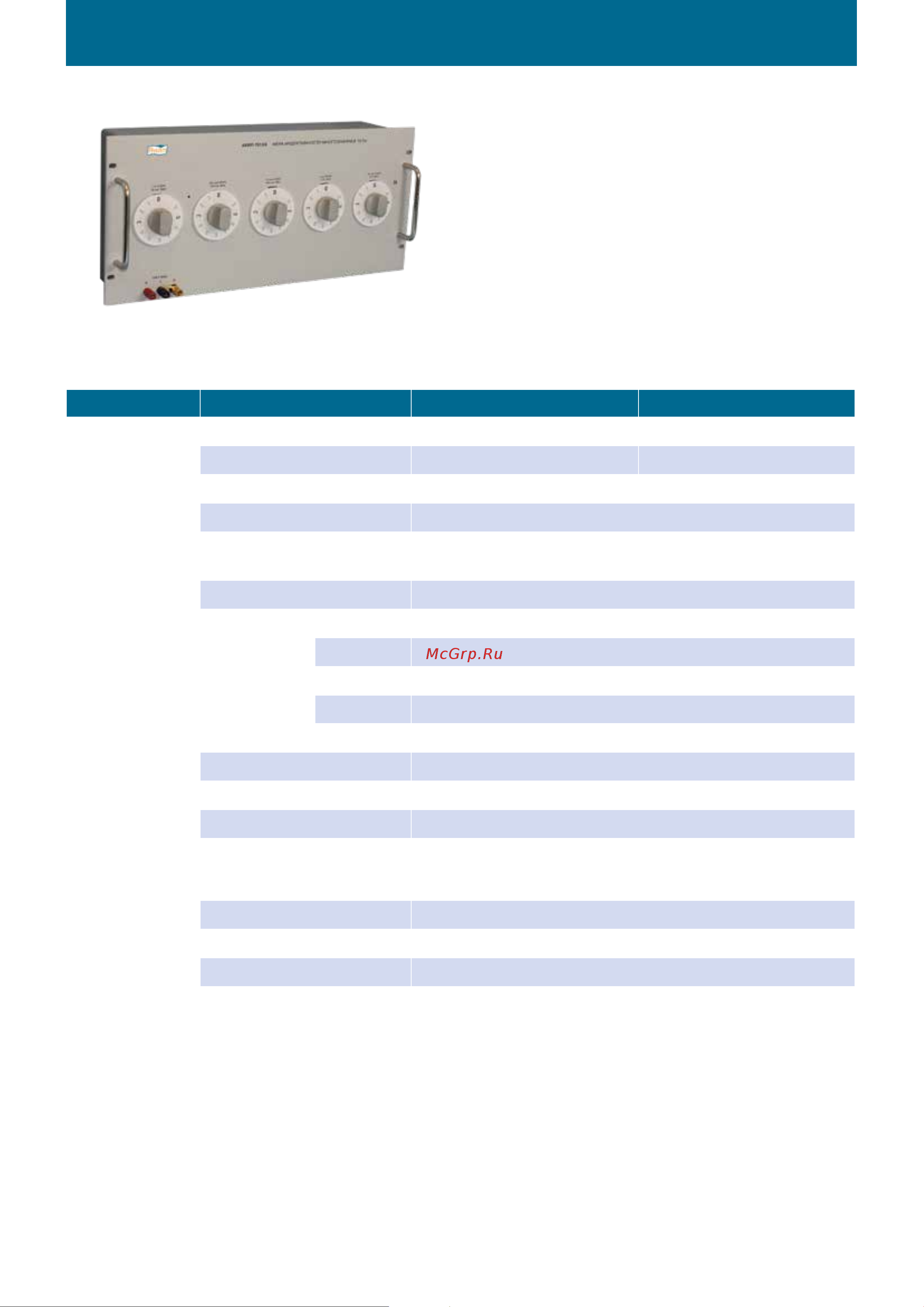

АКИП-7513/2

Моноблочные меры индуктивности АКИП-7513/1, АКИП-7513/2 представляют собой комбинацию нескольких отдельных декадных

мер индуктивности объединенных внутренними цепями в одном металлическом корпусе. Блоки декад не имеют электрического

подключения к панели, но при этом обеспечивается изолированный терминал заземления (ground), который при эксплуатации меры

может быть подключен к младшему разряду соединенному c наименьшей декадой.

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП-7513/1 АКИП-7513/2

МЕТРОЛОГИЧЕСКИЕ

ДАННЫЕ

СПЕЦИФИКАЦИИ

Диапазон установки сопротивления 1 мГн … 11 Гн 100 мкГн … 11 Гн

Разрешение 1 мГн 100 мГн

Число декад 4 5

Шаг установки 100 мкГн/ 1 мГн/ 10 мГн/ 100 мГн/ 1 Гн

Пределы основной

относительной погрешности

±2%/ ±2%/ ±1,6%/ ±0,8% / ±0,8%

Частота тест-сигнала 1 кГц/ 1 кГц/ 500 Гц/ 200 Гц/ 100 Гц

Макс. нагрузка в

зав. от декады

(не более)

100 мкГн/ 1 мГн / 10 мГн/ 100 мГн/ 1 Гн

1 141 мА/ 17 мА/ 5,4 мА / 1,7 мА/ 0,54 мА

2,3,4 100 мА/ 12 мА/ 3,8 мА/ 1,2 мА/ 0,38 мА

5,6,7,8,9,10 63 мА/ 8 мА/ 2,4 мА/ 0,8 мА/ 0,24 мА

Макс. ток 4000 мА/ 1500 мА/ 500 мА/ 150 мА/ 50 мА

Макс. напряжение 150 В скз

Остаточная индуктивность 1 мкГн

Сопротивление Rdc ~45 Ом на 1 Гн

ОБЩИЕ ДАННЫЕ

Соединительные клеммы

Два терминала (H, L), позолоченные гнезда, резьбовые соединения и замы-

катель с напылением теллура меди, минимальные тепловые шумы (emf ) и

сопротивление, отдельная изолированная клемма для земли (G)

Условия эксплуатации +10 °С… + 40 °С и относительная влажность до 90%

Температурный коэф. (Tc) 25 ppm в диапазоне +16°С... +32 °С

Габаритные размеры 432 × 223 × 166 мм

Масса Не более 10,5 кг
