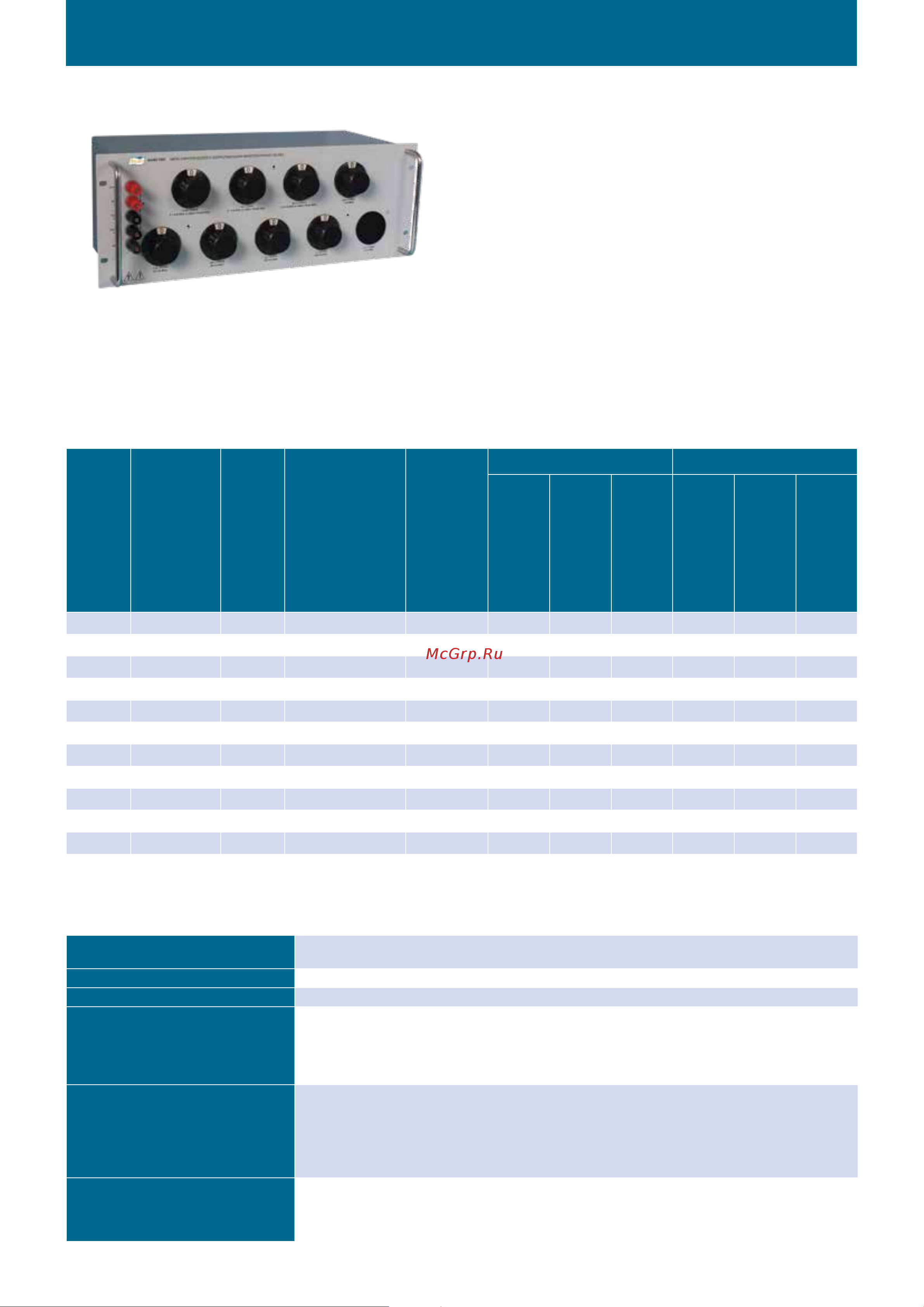

АКИП-7507
Меры сопротивления
Технические данные:
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мера электрического сопротивления
многозначная серия АКИП-7507
АКИП™
• Мера электрического сопротивления многозначная декадная
• Погрешность: от 0,01%
• Очень низкое нулевое сопротивление: < 1 мОм на декаду
• Высокопроизводительные переключатели из серебряного сплава
• Широкий модельный ряд, сопротивления от 1 мОм до 111 МОм
• Температурный коэффициент: от ± 5х10
-6
/°С
• Высокая стабильность: от ± 2х10
-5
/год
• В составе меры используются неиндуктивные или низкоиндуктивные
резисторы
• Возможность монтажа в стойку (опция)
Код заказа: АКИП-7507-X-X-XXXX,
Например: АКИП-7507-X2-4-1Ом (мера сопротивления, удвоенная мощность, 4 декады,
номинальное значение сопротивления ступени младшей декады 1 Ом)
Общие характеристики:
* Максимальное напряжение на мере 2000 В.
НОМИ-
НАЛЬНОЕ
ЗНАЧЕНИЕ
СОПРО-
ТИВЛЕНИЯ
ОДНОЙ
СТУПЕНИ
МАКС. СОПРО-
ТИВЛЕНИЕ
СТАРЕНИЕ/
ГОД
ПРЕДЕЛЫ ОСНОВНОЙ
ОТНОСИТЕЛЬНОЙ ПО-
ГРЕШНОСТИ
ТЕМПЕРАТУР-
НЫЙ КОЭФ.
АКИП-7507-X АКИП-7507-X2
МАКС.
ТОК
МАКСИ-
МАЛЬНОЕ
ЗНАЧЕ-
НИЕ НА-
ПРЯЖЕ-
НИЯ НА
МЕРЕ
(ОДНА
СТУПЕНЬ)
МАКСИ-
МАЛЬНОЕ
ЗНА-
ЧЕНИЕ
МОЩ-
НОСТИ
(ОДНА
СТУПЕНЬ)
МАКС.
ТОК
МАКСИ-
МАЛЬНОЕ
ЗНАЧЕ-
НИЕ НА-
ПРЯЖЕ-
НИЯ НА
МЕРЕ
(ОДНА
СТУПЕНЬ)
МАКСИ-
МАЛЬНОЕ
ЗНА-
ЧЕНИЕ
МОЩНО-
СТИ
(ОДНА
СТУПЕНЬ)
1 мОм
10 мОм ±5*10
-5
±(0,01%+2 мОм) ±5*10
-5
/°С 8,0 А 5 мВ 0,04 Вт 9,0 А 9 мВ 0,08 Вт
10 мОм
100 мОм ±5*10
-5
±(0,01%+2 мОм) ±2*10
-5
/°С 4,0 А 40 мВ 0,16 Вт 6,3 А 63 мВ 0,4 Вт
100 мОм
1 Ом ±5*10
-5
±(0,01%+2 мОм) ±2*10
-5
/°С 1,6 А 0,16 В 0,25 Вт 2,2 А 0,3 В 0,5 Вт
1 Ом
10 Ом ±2*10
-5
±(0,01%+2 мОм) ±2*10
-5
/°С 0,8 А 0,8 В 0,6 Вт 1,1 А 1,1 В 1,2 Вт
10 Ом
100 Ом ±2*10
-5
±(0,01%+2 мОм) ±1,5*10
-5
/°С 0,25 А 2,5 В 0,6 Вт 0,35 А 3,5 В 1,2 Вт
100 Ом
1 кОм ±2*10
-5
±(0,01%+2 мОм) ±5*10
-6
/°С 80 мА 8 В 0,6 Вт 110 мА 11 В 1,2 Вт
1 кОм
10 кОм ±2*10
-5
±(0,01%+2 мОм) ±5*10
-6
/°С 23 мА 23 В 0,5 Вт 35 мА 35 В 1,2 Вт
10 кОм
100 кОм ±2*10
-5
±(0,01%+2 мОм) ±5*10
-6
/°С 7 мА 70 В 0,5 Вт 11 мА 110 В 1,2 Вт
100 кОм
1 МОм ±2*10
-5
±(0,01%+2 мОм) ±5*10
-6
/°С 2,3 мА 230 В* 0,5 Вт 3 мА 500 В* 1 Вт
1 МОм
10 МОм ±2*10
-5
±(0,01%+2 мОм) ±5*10
-6
/°С 0,7 мА 700 В* 0,5 Вт 1 мА 1000 В* 1 Вт
10 МОм
100 МОм ±5*10
-5
±0,03% ±1*10
-5
/°С 0,1 мА 1000 В* 0,1 Вт 0,1 мА 1000 В* 0,1 Вт
НУЛЕВОЕ СОПРОТИВЛЕНИЕ
≤ 1МОм декады: <1 мОм (на постоянном токе)
10 МОм декада: ~3 мОм (на постоянном токе)
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ
2000 Впик
УСЛОВИЯ ЭКСПЛУАТАЦИИ
10 °С... +40 °С и относительная влажность до 80%
ГАБАРИТЫ (ММ)
1 декада – 95 x 83 x 110
2-3 декады – 310 х 89 х 102
4-5 декад – 376 х 89 х 102
6-7 декад – 439 х 89 х 102
8-11 декад – 483 х 178 х 178
МАССА (КГ)
1 декада – 0,45
2-3 декады – 1,7
4-5 декад – 2,0
6-7 декад – 2,4
8-9 декад – 3,5
10-11 декад – 3,7
ОПЦИИ
-X2 – удвоение мощности
-RM - Вариант корпуса меры серии АКИП-7506 для монтажа в 19 стойку
-RO - Клеммы на задней панели
-K – 4-х контактная схема подключения + земля (для уменьшения нулевого сопротивления)
