NB1L | Автоматические выключатели дифференциального тока

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Название параметра Значение

Соответствие стандартам ГОСТ P 51327.1 (МЭК 61009-1)

Номинальный ток (In), А 6; 10; 16; 20; 25 6; 10; 16; 20; 25; 32; 40

Тип АВДТ A AC, A

Номинальный отключающий дифференциальный ток (I∆n), мА 30 30; 100; 300

Количество полюсов 1P+N (N слева); 2P

Номинальное рабочее напряжение (Ue), В 230

Номинальное напряжение изоляции (Ui), В 500

Номинальное импульсное напряжение (1,2/50) (Uimp), кВ 6

Номинальная частота (f), Гц 50/60

Времятоковые характеристики B; С

Номинальная отключающая способность (Icn), А 6000 10000

Номинальный неотключающий дифференциальный ток (I∆n0), мА 0,5I∆n

Номинальная наибольшая дифференциальная включающая

и отключающая способность (I∆m), А

500

Тип устройства Электромеханические

Частота включений, циклов/час 240

Механическая износостойкость, циклов ВО 20000

Электрическая износостойкость, циклов ВО 2000

Индикатор аварийного срабатывания Да

Степень загрязнения 2

Категория размещения III

Установка и присоединение

Установка На DIN-рейку 35 мм

Сечение медного кабеля для верхних/нижних

зажимов, мм

1 ÷10

Сечение шин для верхних/нижних зажимов, мм

Момент затяжки винтов, Нм 2,5

Подключение нагрузки Снизу

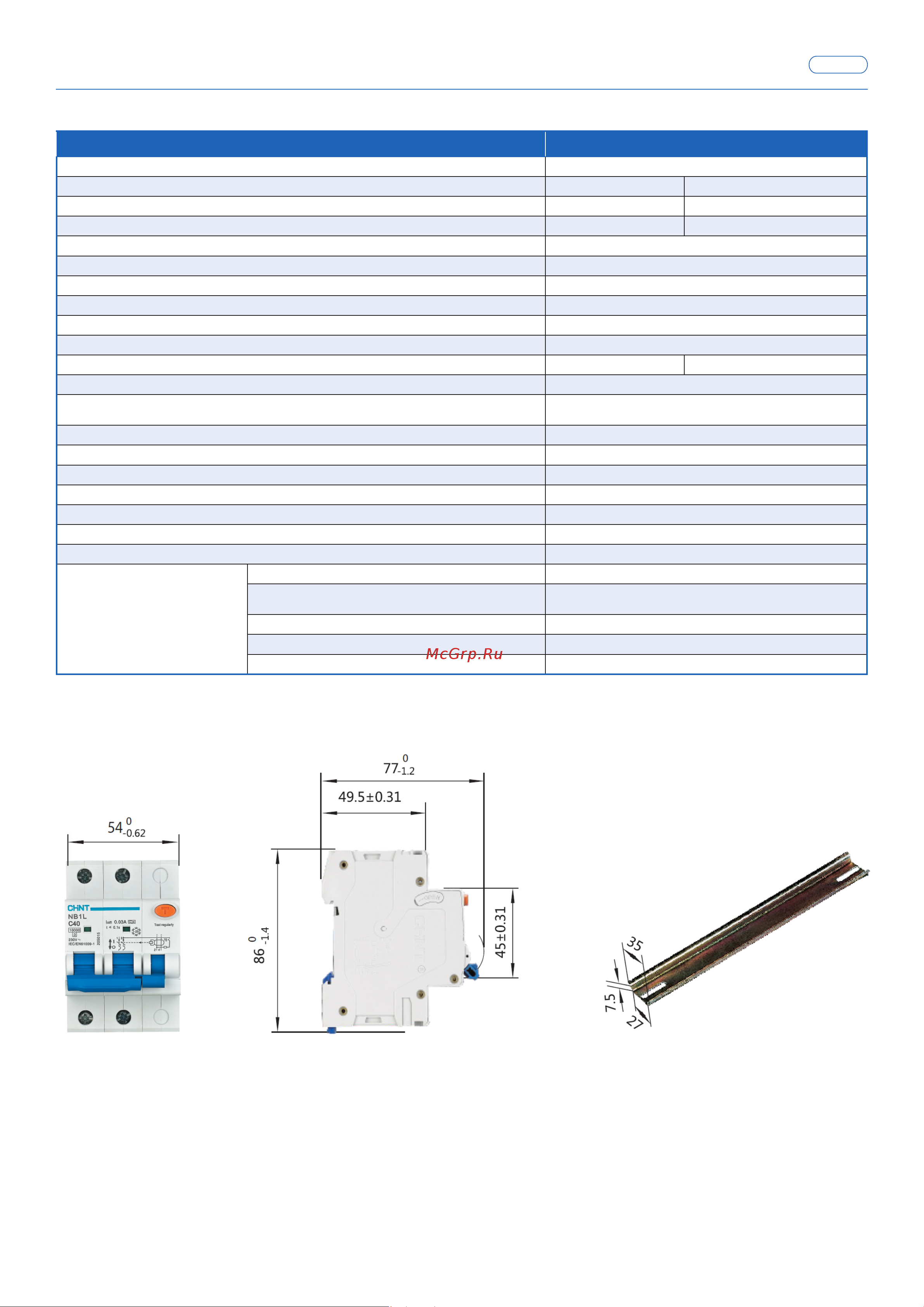

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

▶ Установка должна производиться квалифицированными электриками.

▶ Не управляйте выключателем влажными руками.

▶ Не проверяйте сопротивление изоляции между фазой и нейтралью.

▶ Автоматический выключатель не защищает от поражения электрическим током, если одновре-

менно коснуться двух токонесущих проводов.
