- 5 -

Internal

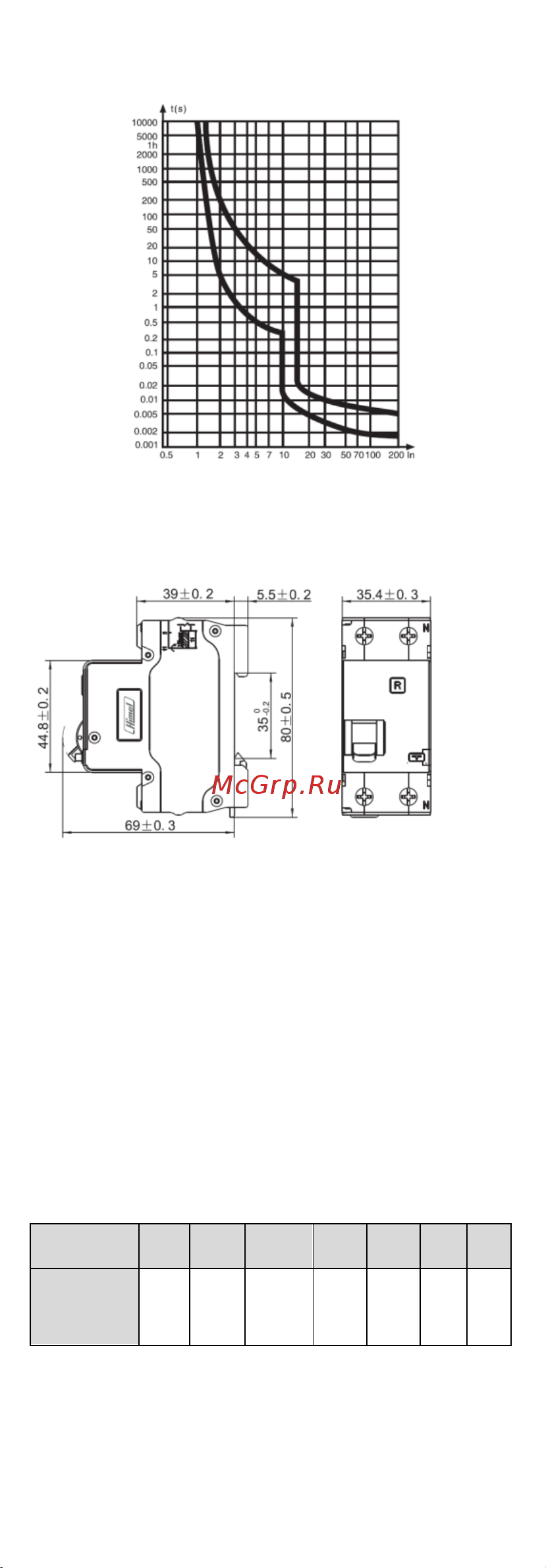

Рис. 3. Время-токовая характеристика D.

9. Габаритные и установочные размеры.

Единица измерения – мм.

Рис. 4. Установочные и габаритные размеры ДИФ-103 4,5кА

10. Аксессуары

Для АВДТ серии ДИФ-103 4,5кА существуют следующие типы аксессуаров:

дополнительный контакт ДК-103, независимые расцепители НД-103,

сигнальный контакт СК-103, расцепитель максимал ьного напряжения РМК-103,

расцепитель минимального напряжения РМН-103, расцепитель

максимального и минимального напряжения РММ-103. Все указанные

аксессуары устанавливаются с левой части аппаратов.

11. Установка, использование и обслуживание

11. 1 Установка и использование АВДТ

(1) Проверьте, соответствуют ли технические параметры на АВДТ параметрам

применения;

(2) Нажмите кнопку “R” перед переводом рукоятки аппарата вверх;

(3) Обязательно проверьте механизм расцепления устройства, переводя

рукоятку вверх-вниз несколько раз. Переключения должны быть плавными,

четкими, без сопротивления;

(4) К верхним клеммам нужно подключать питание, к нижним - нагрузку;

(5) Площадь сечения соединительного провода должна соответствовать

номинальному току автоматического выключателя. Смотрите таблицу 3.

Номинальный

ток, А

16, 20

40,

Площадь

сечения

проводника,

мм2

1.5

2.5

Табл. 3. Площадь сечения присоединяемого провода АВДТ серии

ДИФ-103 4,5кА

(6) Нажмите кнопку «Тест» АВДТ после подключения к цепи несколько раз,

чтобы убедиться, что устройство работает исправно;

(7) Эта серия АВДТ устанавливается на DIN-рейку, должна применяться

стальная монтажная рейка TH35-7.5. Удостоверьтесь, что устройство

надежно установлено на DIN-рейку. При снятии АВДТ с установленного места

L1, мм

L2, мм

1 P + N 32 A

26,4

44,5

1 P + N 63 A

35,9

53,8

2 P 32 A

26,4

62,2

2 P 63 A

35,9

71,6

3 P 32 A

35,4

89,0

3 P 63 A

53,5

107,0

3 P + N 32 A

44,4

98,0

3 P + N 63 A

71,1

124,7

4 P 32 A

44,4

115,7

4 P 63 A

71,1

142,5
