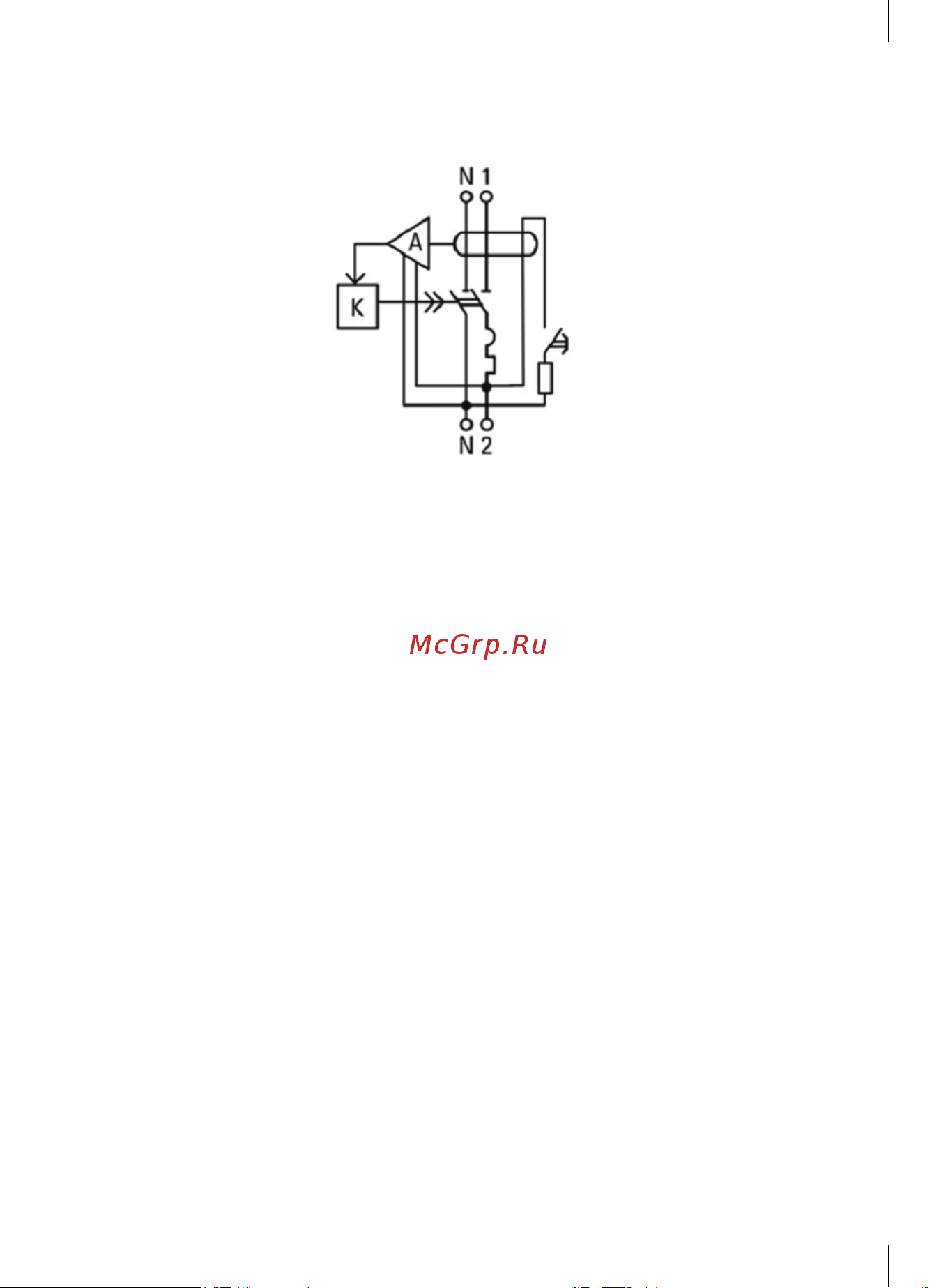

5. СХЕМА ПОДКЛЮЧЕНИЯ

Рисунок 3–Схема подключения АВДТ АД-32М

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

7.1 ЗАПРЕЩАЕТСЯ! Эксплуатация АВДТ, имеющего повреждения корпуса или рычага

управления.

7.2 ВНИМАНИЕ! Подключение и монтаж должны проводиться квалифицированным

специалистом–электриком.

7.3 ВНИМАНИЕ! АВДТ относится к классу 0 по способу защиты человека от

поражения электрическим током по ГОСТ 12.2.007.0-75 и должны устанавливаться в

распределительных щитках классом защиты не ниже I.

8. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА

ВНИМАНИЕ! Монтаж, подключение и пуск в эксплуатацию АВДТ должны осуществляться

только квалифицированным электротехническим персоналом.

8.1 Перед установкой АВДТ необходимо обратить внимание на следующее:

• проверить АВДТ на наличие внешних повреждений, убедиться в исправности изделия;

• проверить соответствие маркировки изделия требуемым условиям работы.

ВНИМАНИЕ! Подключение проводников сети осуществляется к контактным зажимам 1 и N

8.2 При установке АВДТ обратить внимание на изображение заземления и убедиться,

что нейтральный провод N на входе оборудование надежно заземлен, чтобы избежать

неправильного подключения провода N.

8.3 АВДТ необходимо установить на монтажной рейке шириной 35 мм (DIN-рейка) в

электрощитах со степенью защиты по ГОСТ 14254-96 не ниже IP30. При установке АВДТ

в распределительные щиты они должны быть установлены на DIN-рейку с заземленной

металлической защитной панелью для предотвращения поражения электрическим током.

8.4 Прибо р предназначен для коммутации алюминиевым и медным проводом. При этом

не допускается одновременное присоединение к одному зажиму медных и алюминиевых

проводников.

8.5 Подвод напряжения к выводам выключателя от источника питания осуществляется

сверху.

8.6 Затягивать зажимные винты необходимо с усилием не более 1,2 Н*м для медных

токопроводящих жил и для токопроводящих жил из алюминиевых сплавов 8000 серии.

8.7 Рабочее положение устройства – вертикальное (обозначением «ВКЛ» рукоятки

управления – вверх), с отклонением до 5° в любую сторону от указанной плоскости.

8.8 После монтажа и проверки его правильности, подать напряжение электрической сети
