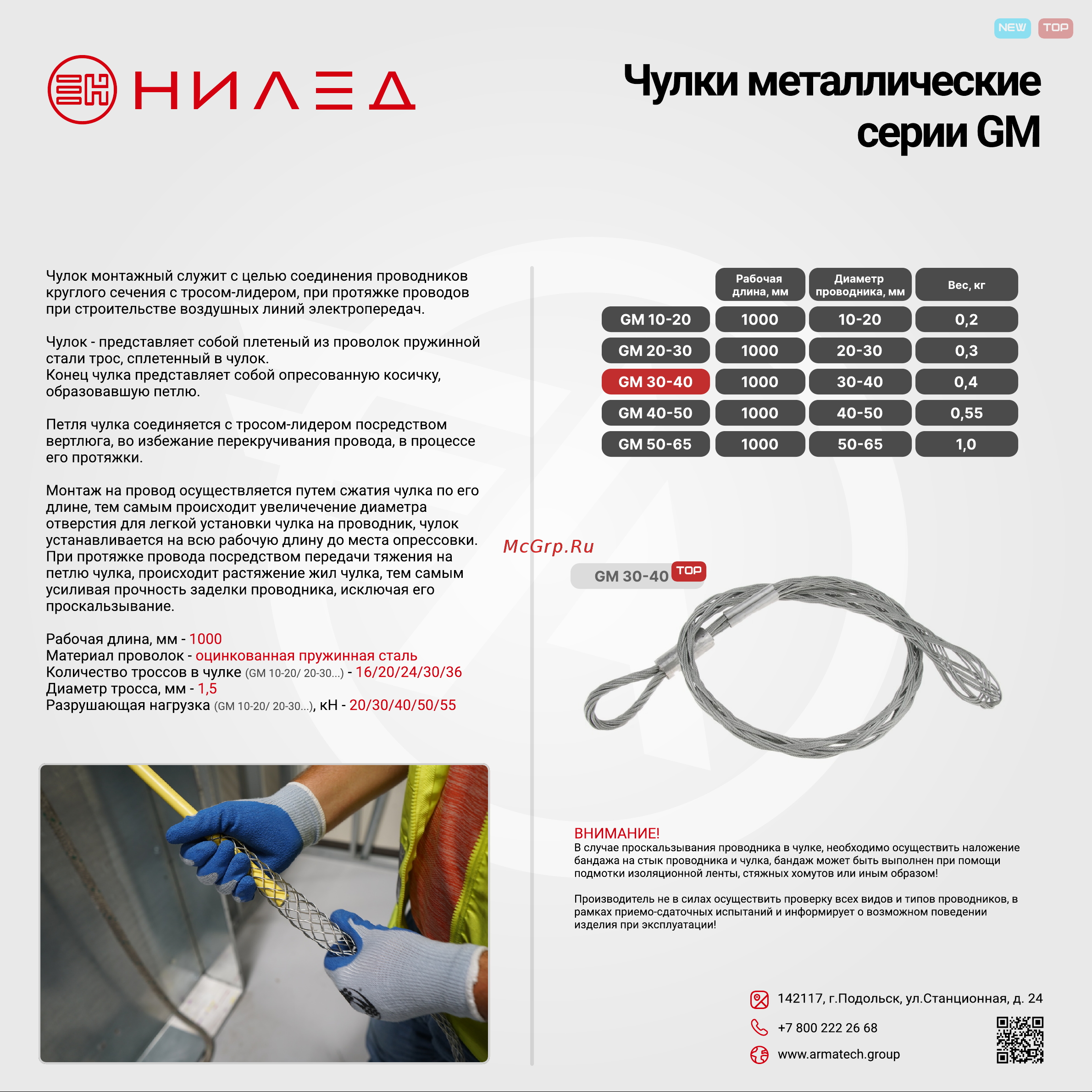

НИЛЕД GM 20-30 13302801 листовка онлайн

Чулки металлически

серии GM

Чулок монтажный служит с целью соединения проводников

круглого сечения с тросом-лидером, при протяжке проводов

при строительстве воздушных линий электропередач.

Чулок - представляет собой плетеный из проволок пружинной

стали трос, сплетенный в чулок.

Конец чулка представляет собой опресованную косичку,

образовавшую петлю.



Петля чулка соединяется с тросом-лидером посредством

вертлюга, во избежание перекручивания провода, в процессе

его протяжки.



Монтаж на провод осуществляется путем сжатия чулка по его

длине, тем самым происходит увеличечение диаметра

отверстия для легкой установки чулка на проводник, чулок

устанавливается на всю рабочую длину до места опрессовки.

При протяжке провода посредством передачи тяжения на

петлю чулка, происходит растяжение жил чулка, тем самым

усиливая прочность заделки проводника, исключая его

проскальзывание



Рабочая длина, мм - 

Материал проволок - 

Количество троссов в чулке - 

Диаметр тросса, мм -

Разрушающая нагрузка , кН -

1000

оцинкованная пружинная сталь

16/20/24/30/36

1,5

20/30/40/50/55

(GM 10-20/ 20-30...)

ВНИМАНИЕ

В случае проскальзывания проводника в чулке, необходимо осуществить наложение

бандажа на стык проводника и чулка, бандаж может быть выполнен при помощи

подмотки изоляционной ленты, стяжных хомутов или иным образом

Производитель не в силах осуществить проверку всех видов и типов проводников, в

рамках приемо-сдаточных испытаний и информирует о возможном поведении

изделия при эксплуатации!

new TOP

GM 10-20

Рабочая

длина, мм

GM 20-30

GM 30-40

1000 10-20 0,2

1000 20-30 0,3

1000 30-40 0,4

Диаметр

проводника, мм

Вес, кг

GM 40-50 1000 40-50 0,55

GM 50-65 1000 50-65 1,0

GM 30-40

TOP

www.armatech.group
