Примечание: * – ширина автомата (Ш)=n x 18

– 0.25

мм

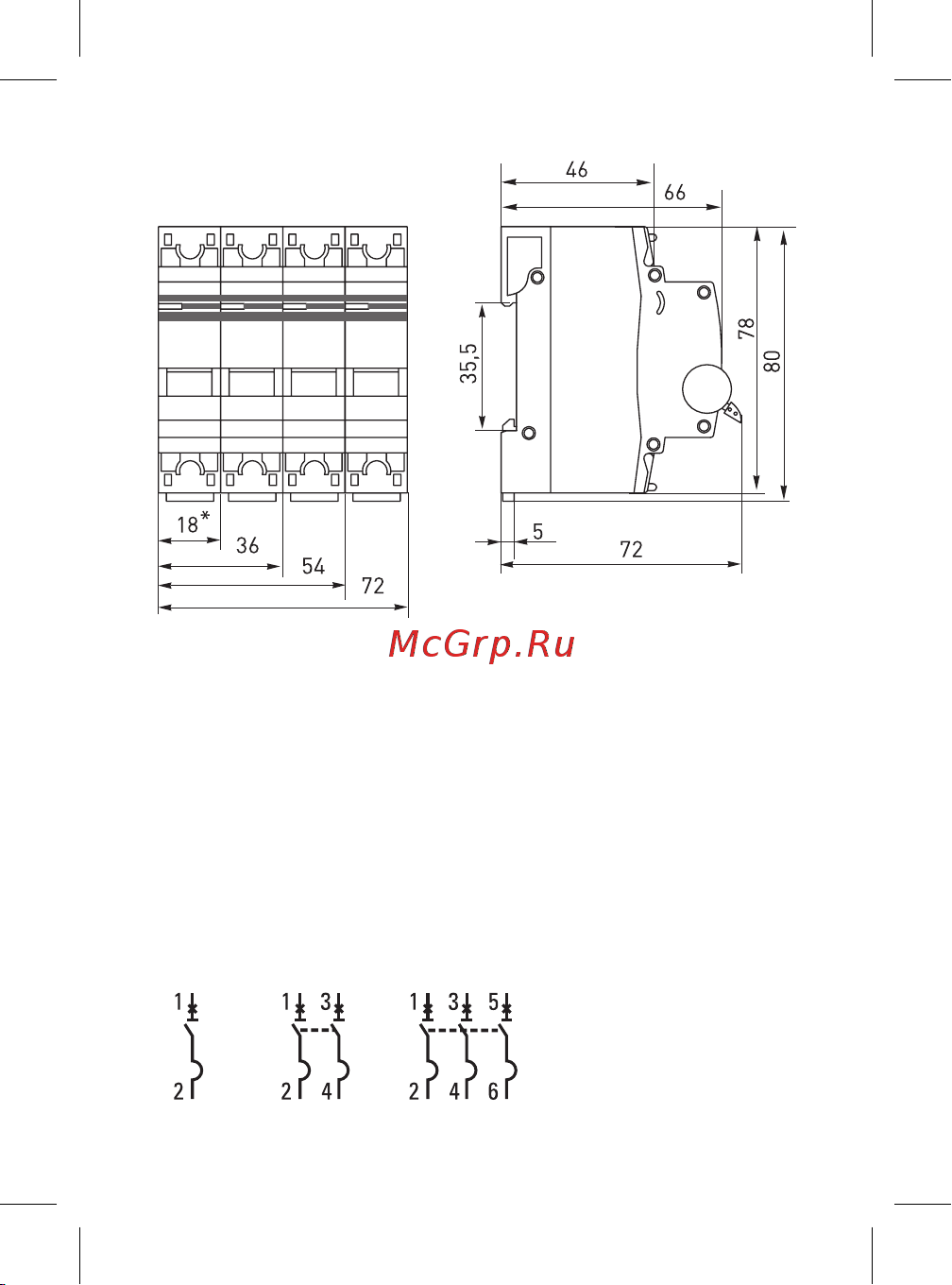

4 ГАБАРИТНЫЕ РАЗМЕРЫ

5 МОНТАЖ

Монтаж и подключения выключателей должны осуществляться квалифи-

цированным электротехническим персоналом.

Возможна коммутация алюминиевым и медным проводом. При этом

не допускается одновременное присоединение к одному зажиму медных

и алюминиевых проводников.

Выключатели допускают подвод напряжения от источника питания как

со стороны выводов 1, 3, 5, так и со стороны выводов 2, 4, 6.

Выключатели крепятся на DIN-рейку 35 мм.

Момент затяжки винтов: не более 2,5 Н•м для медных проводов; не более

2,2 Н•м для токопроводящих жил из алюминиевых сплавов 8000 серии.

1P 2P 3P

Типовые схемы подключения ВА 47-63М
