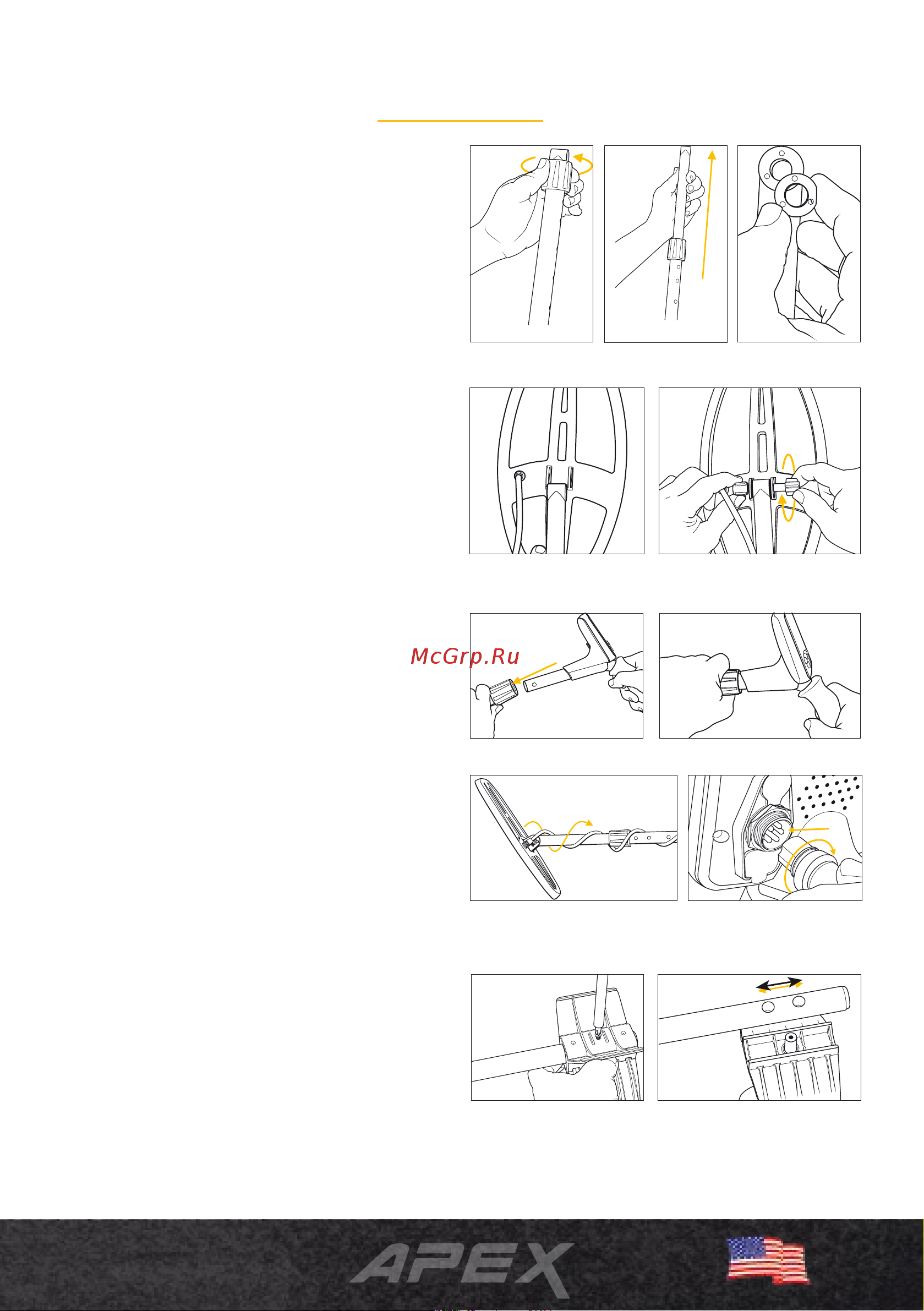

Сборка

Выдвините штангу и вставьте

прокладки

1. Ослабьте верхний зажим, повернув его

против часовой стрелки, удерживая

верхнюю и нижний штангу в сборе.

2. Вытяните нижнюю штангу.

3. Вставьте установочные шайбы на место.

Подсоедините катушку

1. Вставьте конец нижней штанги в скобу

на катушке.

2. Вставьте фиксирующий болт и вручную

затяните гайку.

Соедините S-образную штангу

с нижней штангой.

1. Ослабьте верхний фиксатор и подсоеди-

ните S-образную штангу с блоком управ-

ления.

2. Отрегулируйте нижнюю штангу по удоб-

ству и вручную затяните фиксаторы.

3. Плотно намотайте кабель вокруг штанги

так, чтобы первый виток кабеля был над

штангой.

4. Подсоедините коннектор катушки в

разъем на блоке управления, убедив-

шись, что 5 контактов кабеля располо-

жены верно.

Регулировка подлокотника

(При необходимости)

1. Открутите винт снизу.

2. Сдвиньте детали подлокотника в другое

положение.

3. Верните и закрутите винт обратно.

1 2 3

1 2
