Паспорт разработан в соответствии с требованиями ГОСТ 2.601

STOUT Редакция №2 Дата: 21.09.2023

6.3. МОНТАЖ ВИНТОВЫХ ФИТИНГОВ

Внимание! Винтовые фитинги имеют разборное соединение, и поэтому их следует размещать в

доступных для ревизии местах!

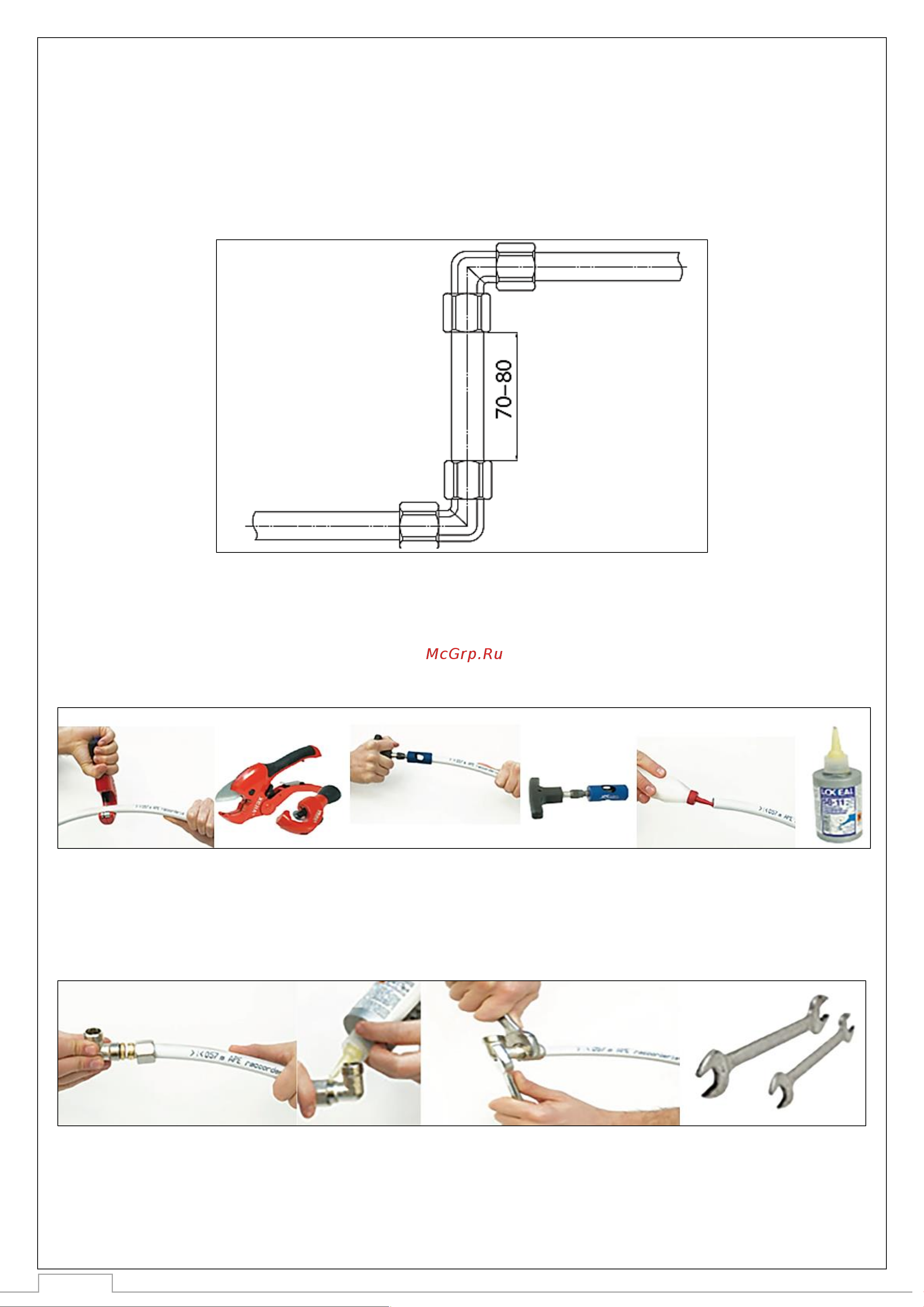

При прокладке трубопроводов расстояние между соседними фитингами у труб DN 16 -20 -26

должно быть не менее 70 мм, для труб DN 32 ‒ не менее 80 мм.

6.3.1. КРАТКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖ ВИНТОВЫХ ФИТИНГОВ

1) Отрезать трубу перпендикулярно её оси с помощью подходящего трубореза;

2) Откалибровать конец трубы внутри калибратором;

3) Нанести внутрь трубы силиконовую смазку;

4) Надеть на трубу гайку и затем обжимное кольцо так, чтобы оно было вровень с торцом трубы,

нанести на кольцо смазку.

5) Приставить трубу к фитингу и закрутить гайку на его корпусе обычным рожковым ключом

моментом 40 Нм.

Внимание! Для сборки фитинга использовать рычажный газовый ключ не допускается!

Внимание! Несоблюдение требований настоящей инструкции по монтажу фитинга повлечет за

собой протечку, исправить которую невозможно!
