Автоматические выключатели модульные и доп. устройства
1

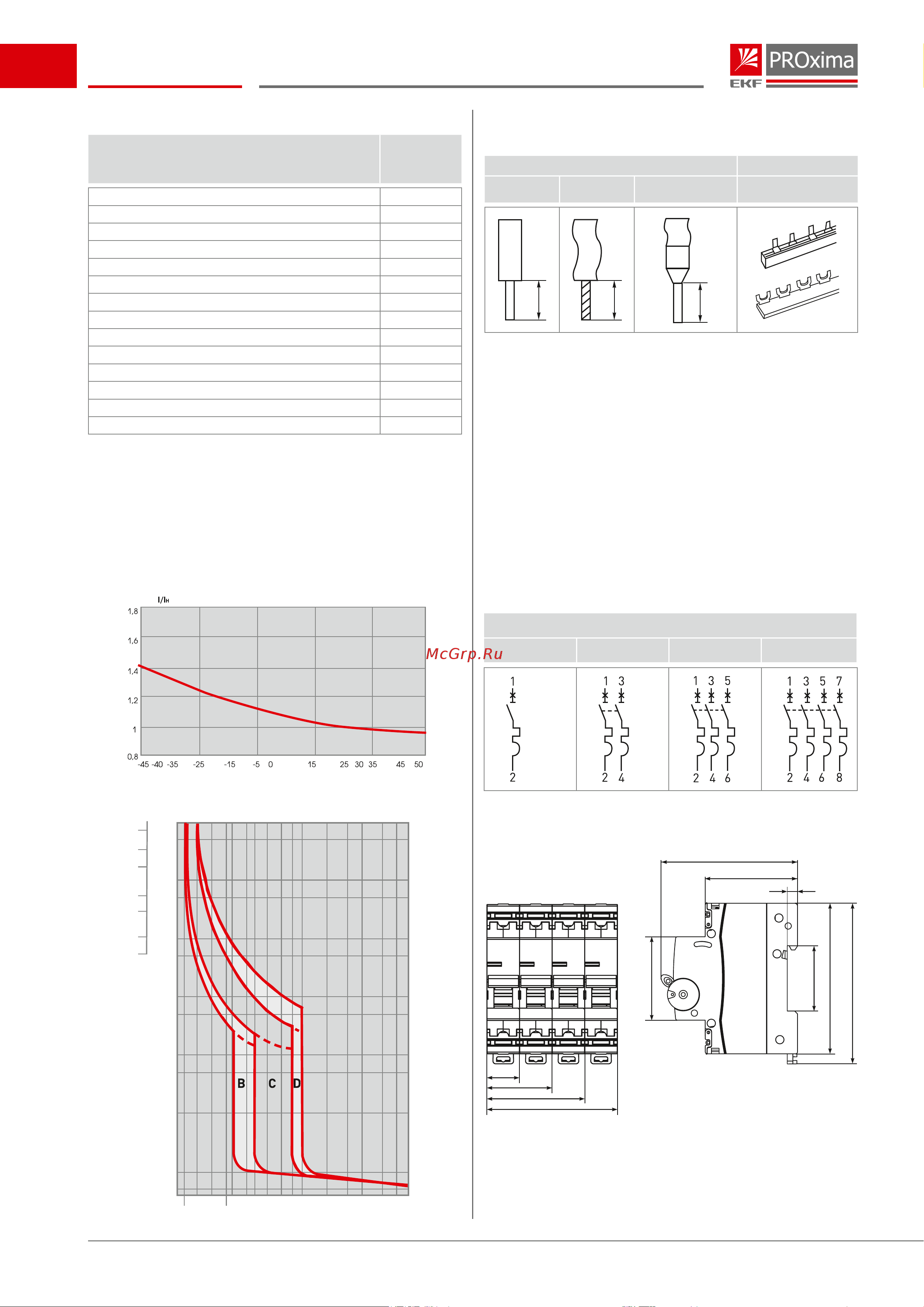

Параметры Значения
Номинальное напряжение Ue, B
230 / 400
Частота fn, Гц
50
Число полюсов
1, 2, 3, 4
Номинальный ток In, А
0,5 - 63
Номинальное импульсное выдерживаемое напряжение Uimp, кВ
4
Тип характеристики отключения
B, C, D
Степень защиты
IP20
Номинальная наибольшая отключающая способность Icn, А
6000
Класс токоограничения
3
Механическая износостойкость, циклов В-О
20000
Коммутационная износостойкость, циклов В-О
10000
Диапазон рабочих температур, °С
от -25 до +50
Сечение подключаемого проводника, мм
2
1-25
Момент затяжки винтов, не более Н⋅м
3,5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В – срабатывание электромагнитной защиты при (3-5)хIn.
С – срабатывание электромагнитной защиты при (5-10)хIn.
D – срабатывание электромагнитной защиты при (10-14)хIn.
Характеристики отключения
ВА 47-63N 6 кА EKF PROxima
10000
120
60
30
10
5
2
1
5000
1000
500
100
50
10
5
1
0,5
0,1
0,01
1
0,005
1,13
1,45
2,55
3 4 5 6 8 10 14 20 30 40 60 802
Время срабатывания (сек.)
I/In
Минуты
При температуре окружающего воздуха +30
о
С
Температурный коэффициент
Температурный коэффициент
Число полюсов
1P 2P 3P 4P
Схемы подключения
Выключатели автоматические ВА 47-63N EKF PROxima
поставляются в групповой упаковке.
Вся документация доступна по QR-коду на вкладыше /
на внутренней стороне упаковки.
Типовая комплектация
Габаритные размеры
Проводник
Шина соединительная
жесткий гибкий с наконечником PIN, FORK
12 мм
12 мм
12 мм
Особенности эксплуатации и монтажа
• возможна коммутация алюминиевым и медным проводником;
• установка контакта вспомогательного AV-OF EKF (слева);
• установка установка контакта сигнального AV-SD EKF (слева);
• установка расцепителя минимального и максимального напря-
жения AV-MM EKF AVERES (справа);
• установка расцепителя независимого AV-SNT, AV-SNT DC EKF
(справа).
• установка моторных приводов AV-M1, AV-M6/M6S EKF AVERES
(слева)
2. Подключение дополнительных устройств
1. Присоединение
t, °С
74,5 max
49,7
35,5
81
87,5 max
5,5
44,9
17,8
35,6
53,4
71,2
