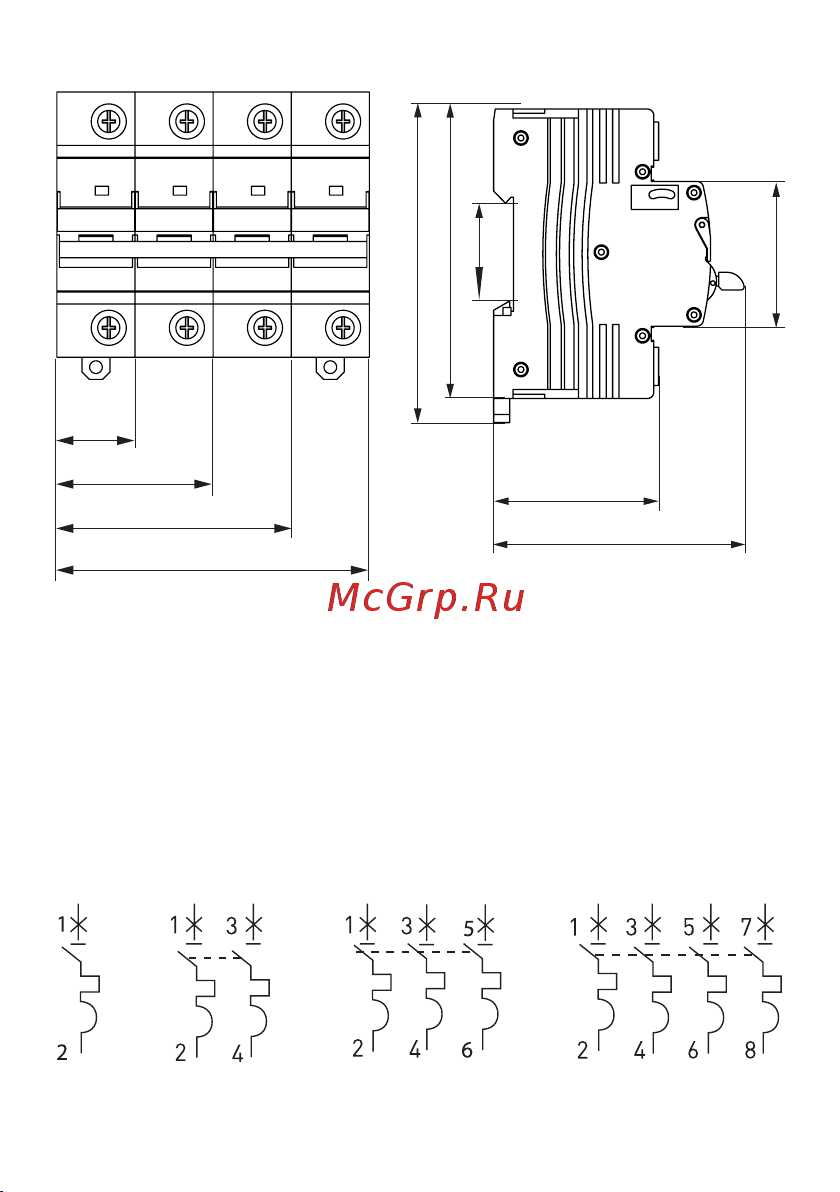

4 ГАБАРИТНЫЕ РАЗМЕРЫ

Рис. 3

5 МОНТАЖ И ПОДКЛЮЧЕНИЕ

Монтаж и подключения автоматических выключателей должны осу ществляться

квалифицированным электротехническим персоналом.

Возможна коммутация алюминиевым и медным проводником. При этом не до-

пускается одновременное присоединение к одному зажиму мед ных и алюминие-

вых проводников. Подключение питающего проводника возможно как со сторо-

ны выводов 1, 3, 5, 7, так и со стороны выводов 2, 4, 6, 8.

Автоматические выключатели крепятся на DIN-рейку 35 мм.

Момент затяжки винтов: не более 3 Н•м для медных проводников; не более

2,2 Н•м для токопроводящих жил из алюминиевых сплавов 8000 серии.

Рис. 4 - Схемы подключения

1P 2P 3P 4P

78 мм

50 мм

90 мм

97 мм

35,5 мм

45 мм

26,5 мм

53 мм

79,5 мм

106 мм
