4 Монтаж

4.1 Установка прибора настенного крепления H

Для установки прибора следует:

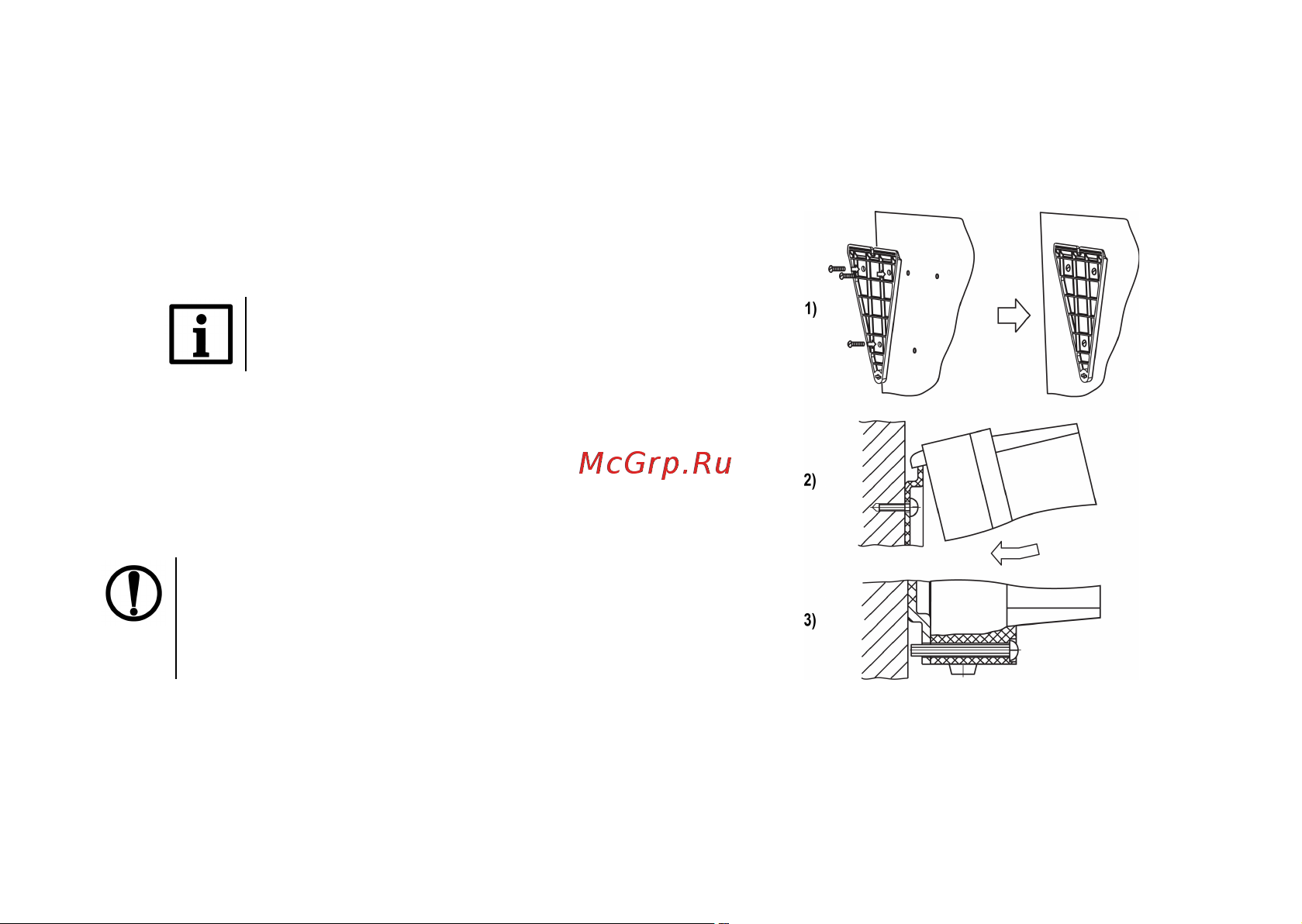

Рисунок 4.1 – Монтаж прибора настенного

крепления

1. Закрепить кронштейн тремя винтами М4 × 20 на

поверхности, предназначенной для установки

прибора (см. рисунок 4.2).

ПРИМЕЧАНИЕ

Винты для крепления кронштейна не входят

в комплект поставки.

2. Зацепить крепежный уголок на задней стенке прибора

за верхнюю кромку кронштейна.

3. Прикрепить прибор к кронштейну винтом из

комплекта поставки.

Демонтаж прибора следует производить в обратном

порядке.

ПРЕДУПРЕЖДЕНИЕ

Провода подключаются при снятой крышке

прибора. Для удобства подключения следует

зафиксировать основание прибора на кронштейне

крепежным винтом.
