4.4 Установка прибора щитового крепления Щ11

Для установки прибора следует:

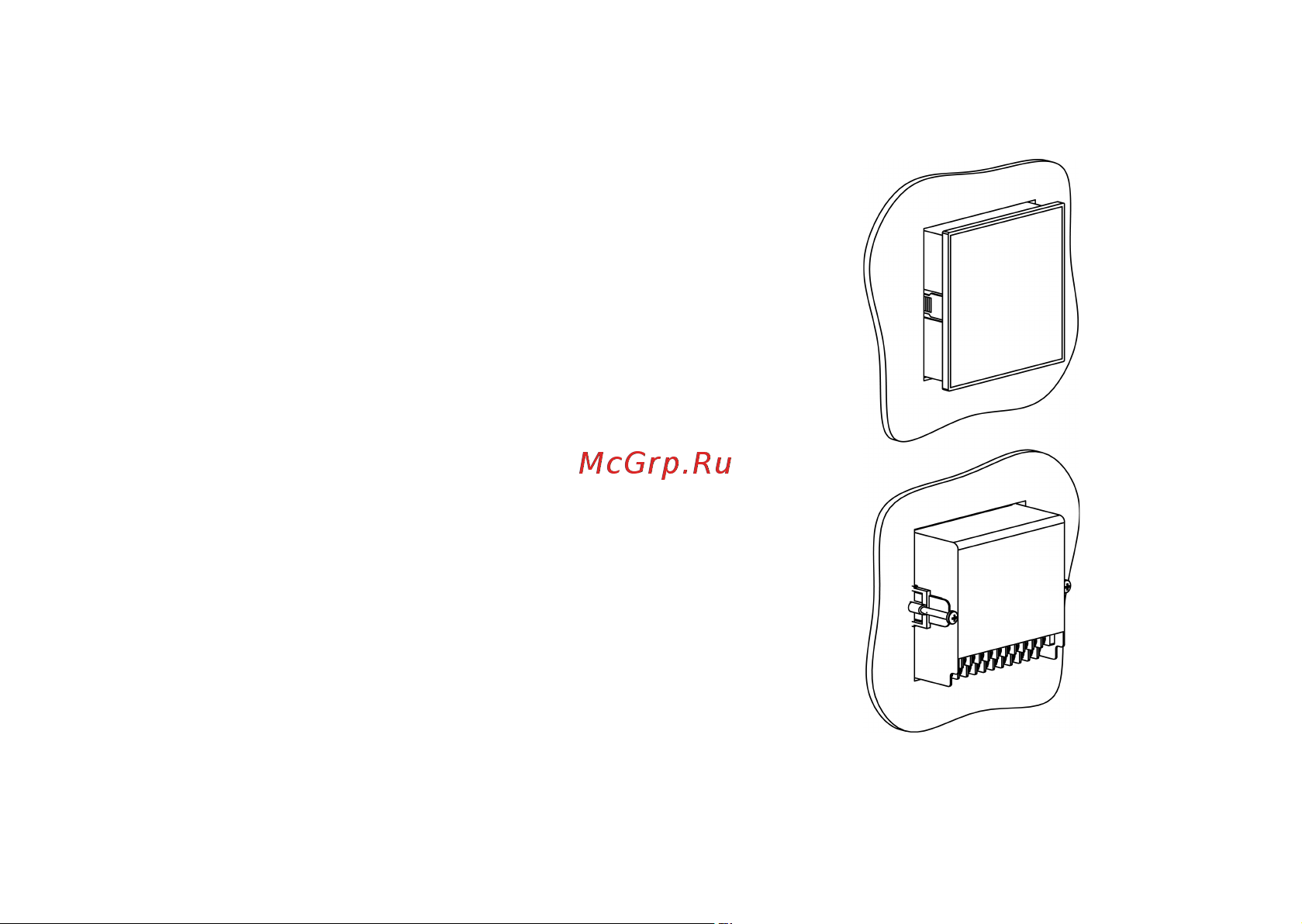

Рисунок 4.9 – Монтаж прибора в корпусе

Щ11

1. Подготовить на щите управления место для установки

прибора (см. рисунок 4.10).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из комплекта

поставки в отверстиях каждого фиксатора так, чтобы

прибор был плотно прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.
