4.5 «Быстрая» замена прибора (корпус Щ11)

Конструкция клеммника прибора, выполненного в корпусе Щ11, позволяет оперативно заменить прибор без

демонтажа подключенных к нему внешних линий связи.

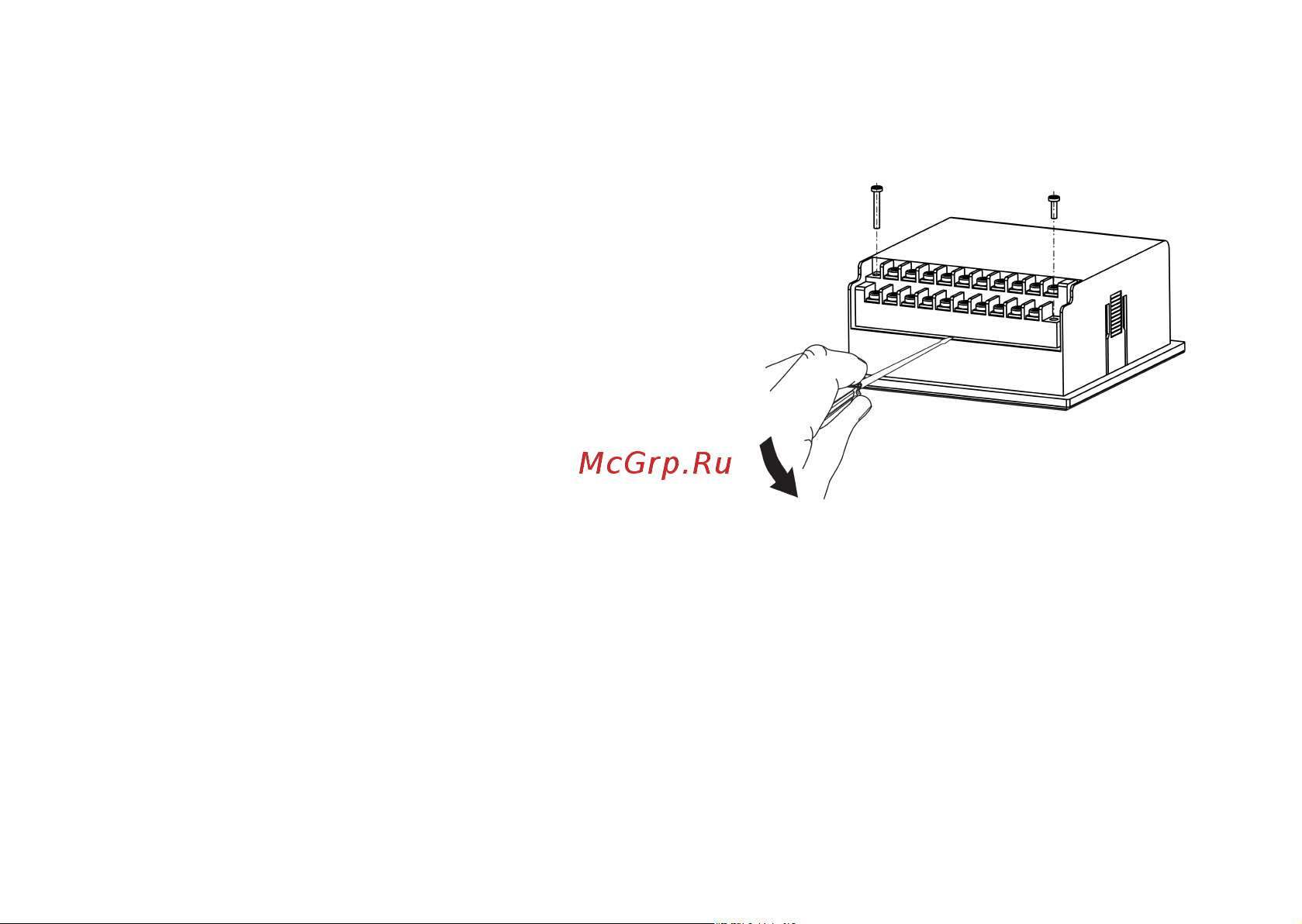

Рисунок 4.12 – «Быстрая» замена прибора

Для замены прибора следует:

1. Обесточить все линии связи, подходящие к прибору, в

т. ч. линии питания.

2. Открутить два крепежных винта по краям клеммной

колодки прибора.

3. Отделить съемную часть колодки от прибора вместе с

подключенными внешними линиями связи с помощью

отвертки или другого подходящего инструмента.

4. Вынуть прибор из щита, а на его место установить

другой с предварительно удаленной разъемной

частью клемм.

5. Подсоединить к установленному прибору снятую

часть клемм с подключенными внешними линиями

связи.

6. Закрутить крепежные винты клеммной колодки.
