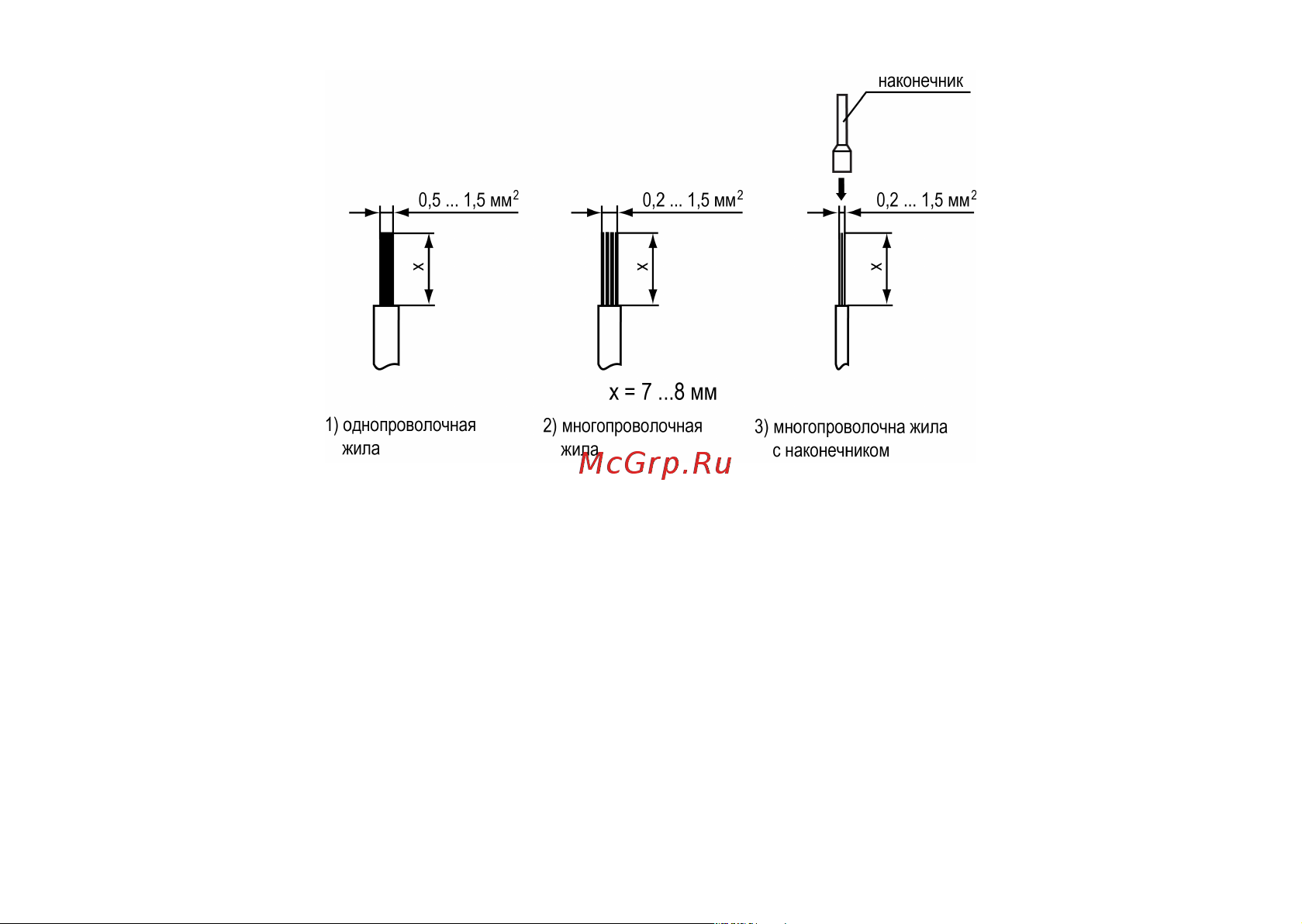

Рисунок 5.1 – Требования к сечениям жил кабелей и длине зачистки

Общие требования к линиям соединений:

• во время монтажа кабелей следует выделить сигнальные линии связи, соединяющие прибор с датчиком

в самостоятельную трассу (или несколько трасс). Трассу (или несколько трасс) расположить отдельно от

силовых кабелей, а также от кабелей, создающих высокочастотные и импульсные помехи;

• для защиты входов прибора от влияния промышленных электромагнитных помех следует экранировать

линии связи прибора с датчиком. В качестве экранов могут быть использованы специальные кабели с

экранирующими оплетками или заземленные стальные трубы подходящего диаметра. Экраны кабелей с

экранирующими оплетками следует подключить к контакту функционального заземления (FE) в щите

управления;

• фильтры сетевых помех следует устанавливать в линиях питания прибора;

• искрогасящие фильтры следует устанавливать в линиях коммутации силового оборудования.
