5.4.5 Подключение аналоговых датчиков

Подключать датчики с выходным сигналом в виде постоянного напряжения (от минус 50,0 до 50,0 мВ или от 0

до 1,0 В) можно непосредственно к входным контактам прибора.

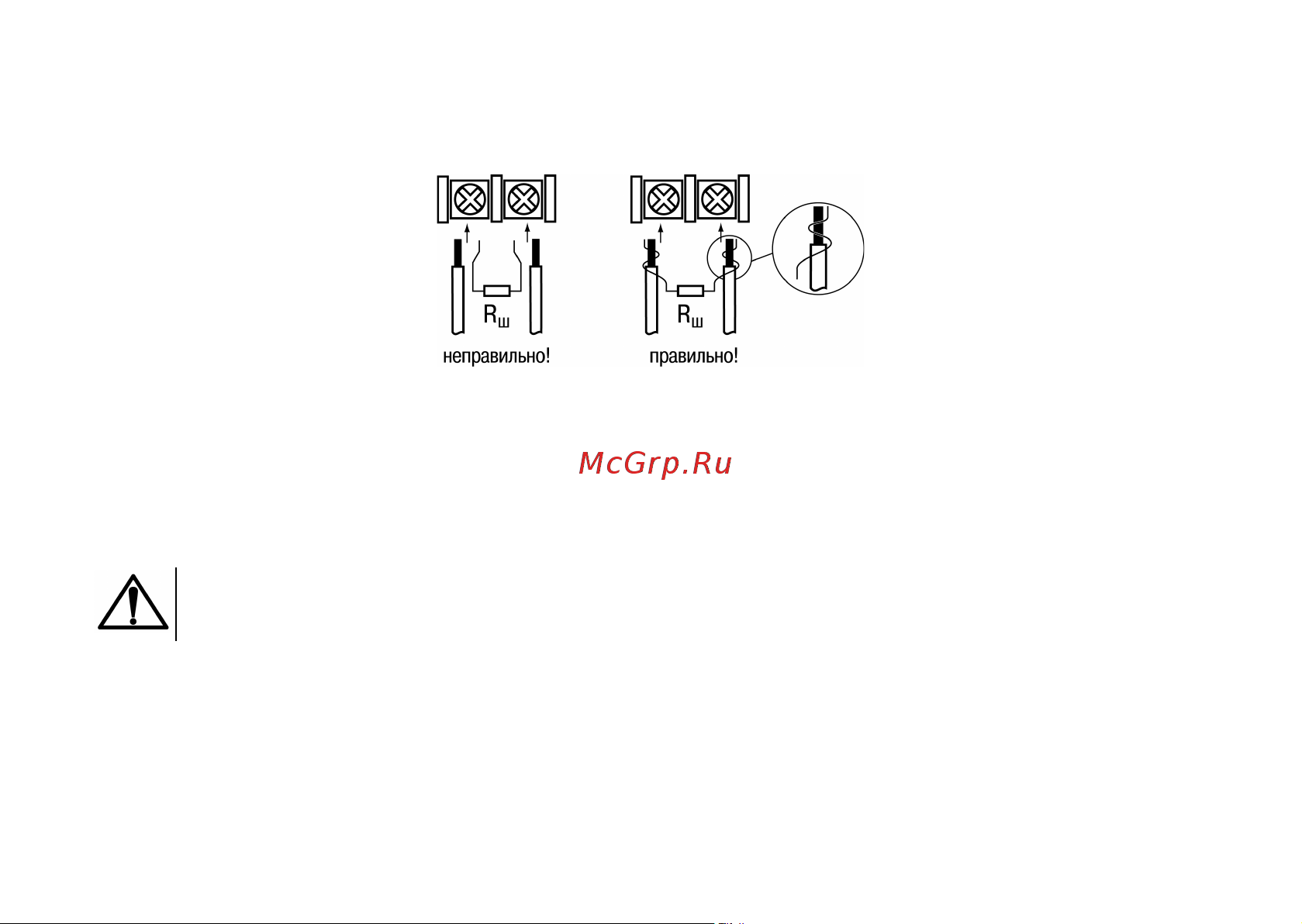

Рисунок 5.8 – Подключение шунтирующего резистора

Подключение датчиков с выходом в виде тока (0...5,0 мА, 0...20,0 мА или 4,0… 20,0 мА) следует выполнять

только после установки шунтирующего резистора сопротивлением 49,9 Ом (допуск не более 0,1 %),

подключение которого необходимо производить в соответствии с рисунком 5.10. Вывод резистора следует

заводить с той же стороны винтовой клеммы, что и провод от датчика. При использовании провода сечением

более 0,35 мм конец провода и вывод резистора необходимо скрутить или спаять.

ВНИМАНИЕ

Невыполнение этого требования может привести к пропаданию контакта между выводом

резистора и клеммы, что повлечет повреждение входа прибора!
