8.4.5 Юстировка выходов типа «У»

Юстировка заключается в подборке коэффициентов для минимального и максимального значения выходного

напряжения. Для юстировки следует выполнить следующие действия:

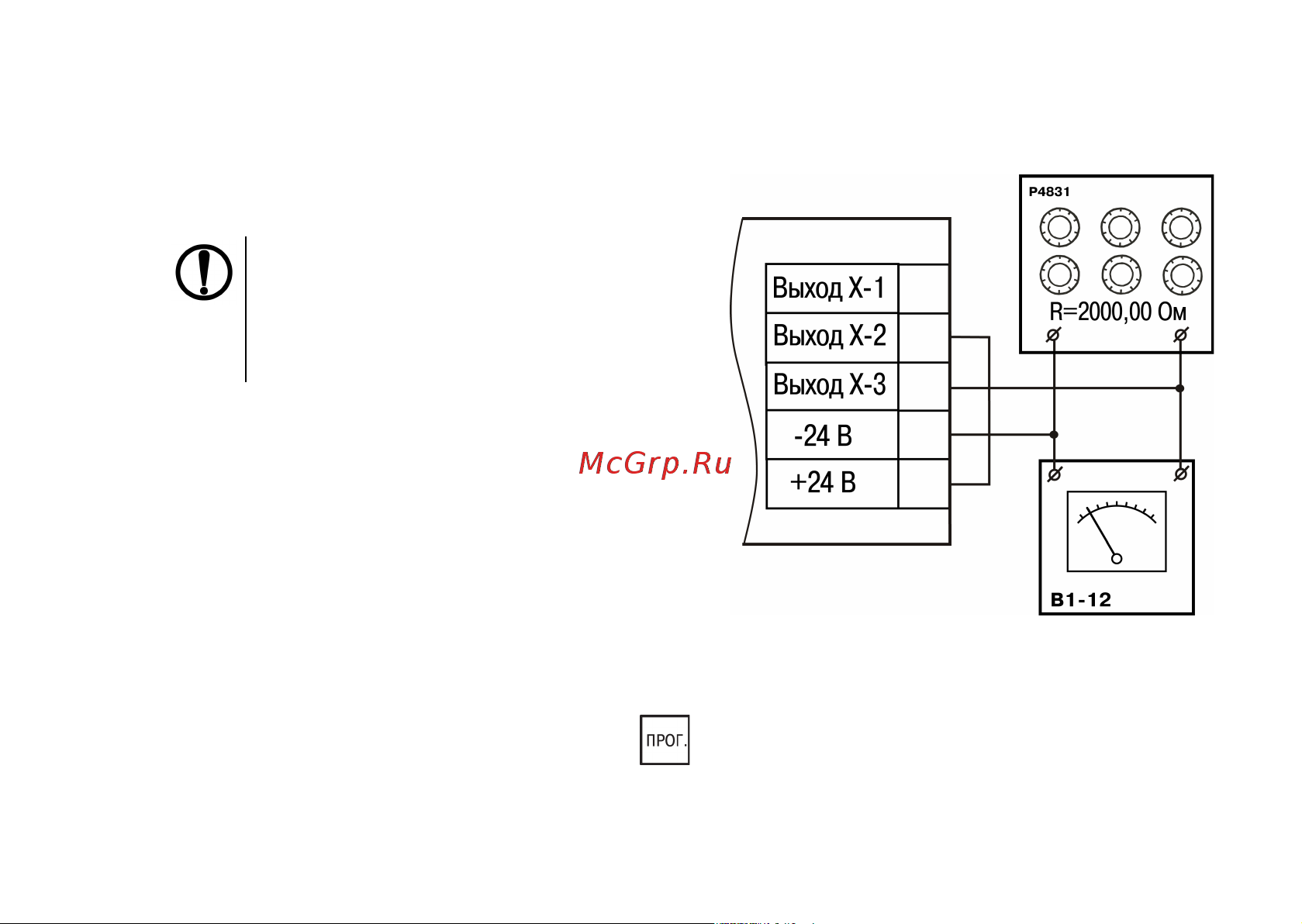

Рисунок 8.6 – Подключение вольтметра и

магазина сопротивлений

1. Подключить к юстируемому выходу нагрузку R

вольтметр согласно рисунку выше.

ПРЕДУПРЕЖДЕНИЕ

В качестве R

можно использовать магазин

сопротивлений P4831 или подобный ему с

классом точности не более 0,05, в качестве

вольтметра – прибор с классом точности не

более 0,05, например В1-12.

2. Установить на магазине значение сопротивления

2000,00 Ом.

3. Подать питание на прибор. На цифровом индикаторе

прибора отобразится текущее значение измеряемой

величины. Прибор работает.

4. Выполнить юстировку минимального значения

выходного напряжения.

5. Выполнить юстировку максимального значения

выходного напряжения.

Для юстировки минимального значения (0 В) выходного

напряжения следует выполнить следующие действия:

1. Войти в режим задания кода юстировки путем

нажатия и удержания не менее 3 секунд кнопки
