Инструкция по эксплуатации TJ-80-85

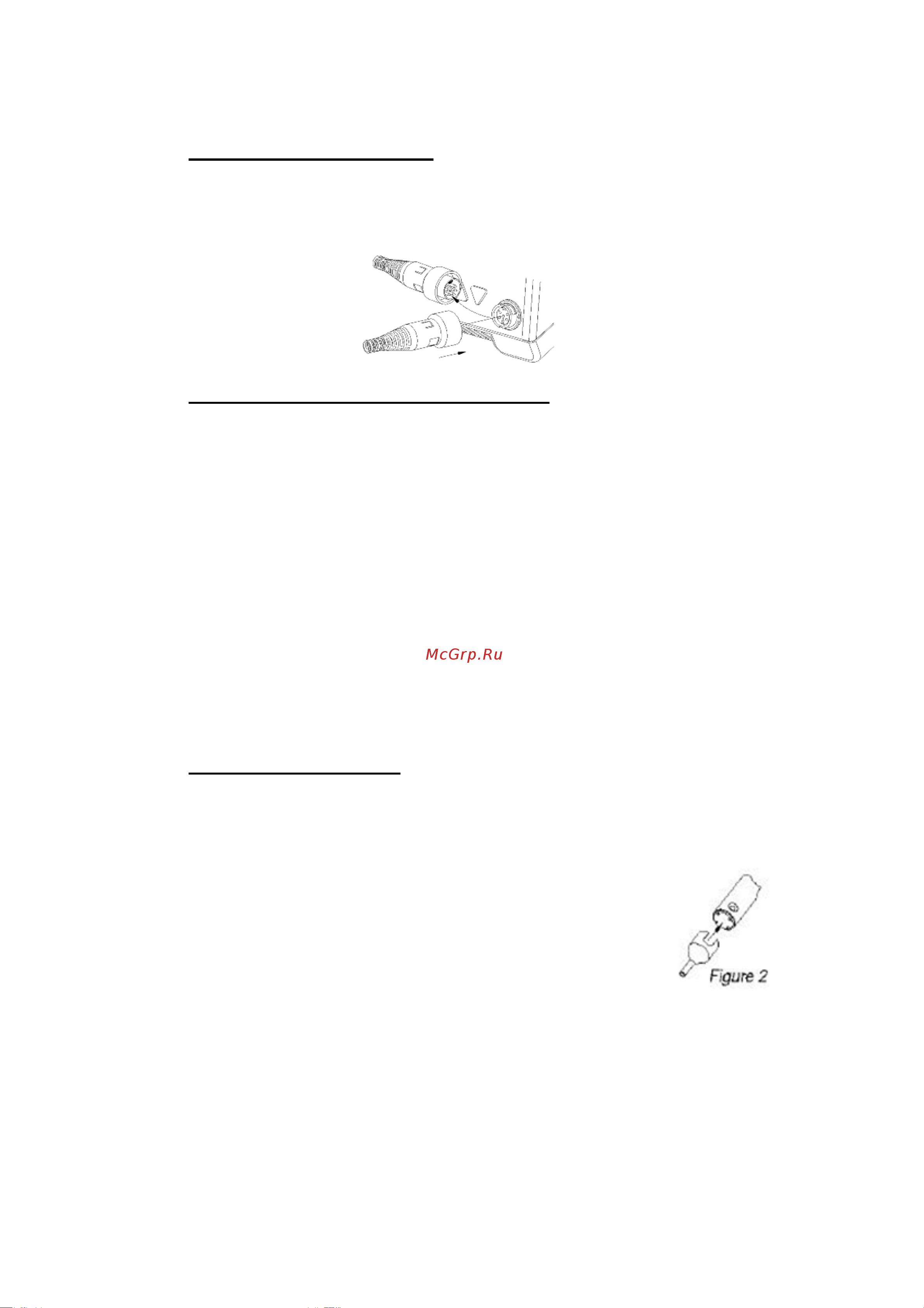

3. Подключение инструмента

Подключите термоинструмент к блоку управления, для чего совместите

выступ в разъеме термоинструмента с пазом в разъеме блока

управления. Вставьте разъем в разъем и поверните по часовой стрелке

до упора.

4. Подключение воздушного шланга TJ-80

Подключите воздушный шланг вашего TJ-80 как указано далее:

а. Наденьте черный силиконовый шланг длиной 137cm (54 inch) на

металлический патрубок на конце рукоятки термоинструмента.

б. Вставьте воздушный разъем-штекер (P/N 1259-0087) в

свободный конец 137cm (54 inch) шланга стороной с насечкой на

трубке разъема.

в.Скрепите с помощью пластиковых хомутов воздушный шланг и

электрический провод термоинструмента. Хомуты стоит

располагать приблизительно каждые 15см. (P/N 1321-0085-01).

г. Присоедините воздушный шланг (стороной с разъемом) к

воздушному порту давления на блоке станции.

5. Установка наконечника

Установите наконечник TJ-80 следуя следующей процедуре:

(см figure 2.)

a. Если нагреватель холодный, установите

наконечник, вставив нагреватель в большое

отверстие наконечника. Хорошо прижмите

наконечник к нагревателю, чтобы он сел на

свое место.

б. Если нагреватель горячий, установку и

снятие наконечника следует производить при

помощи пинцета-отвертки, входяжего в

комплект.

Будьте предельно осторожны при работе с горячим

инструментом и наконечниками.
