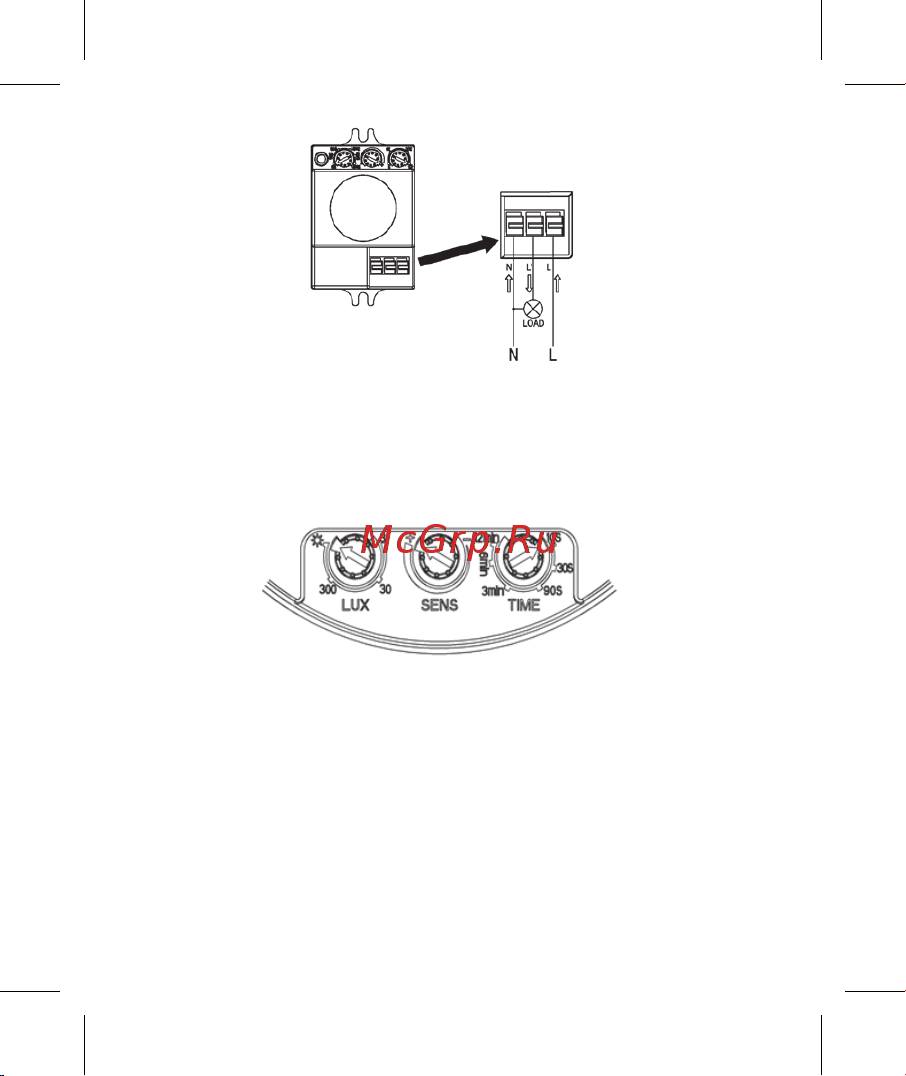

Рис. 12. Подключение датчика MW-706

Рис. 13.

5. ТЕСТИРОВАНИЕ ДАТЧИКА

1. Поверните ручку регулировки времени против часовой стрелки до

минимума, поверните ручку «LUX» по часовой стрелке до максимума

(солнце), ручку регулировки «SENS» по часовой стрелке до максимума

(+) (рис.13);

2. При включении питания после 30 секундного нагрева нагрузка

и индикаторная лампа включаются в режиме синхронизации, при отсут-

ствии сигналов нагрузка прекращает работу в течение 10 секунд;

3. Поверните ручку «LUX» против часовой стрелки до минимума (луна).

Если освещенность менее чем 3 Лк, то нагрузка не должна работать. В

отсутствии сигнала нагрузка прекратит свою работу в течение 10 секунд.

ВНИМАНИЕ! при тестированиях, проводимых при дневном освещении,

ручка освещения «LUX» должна быть повернута в положение «солнце», в

противном случае лампа датчика работать не будет.
