PM-91099 PM-91105
Инструкция по эксплуатации

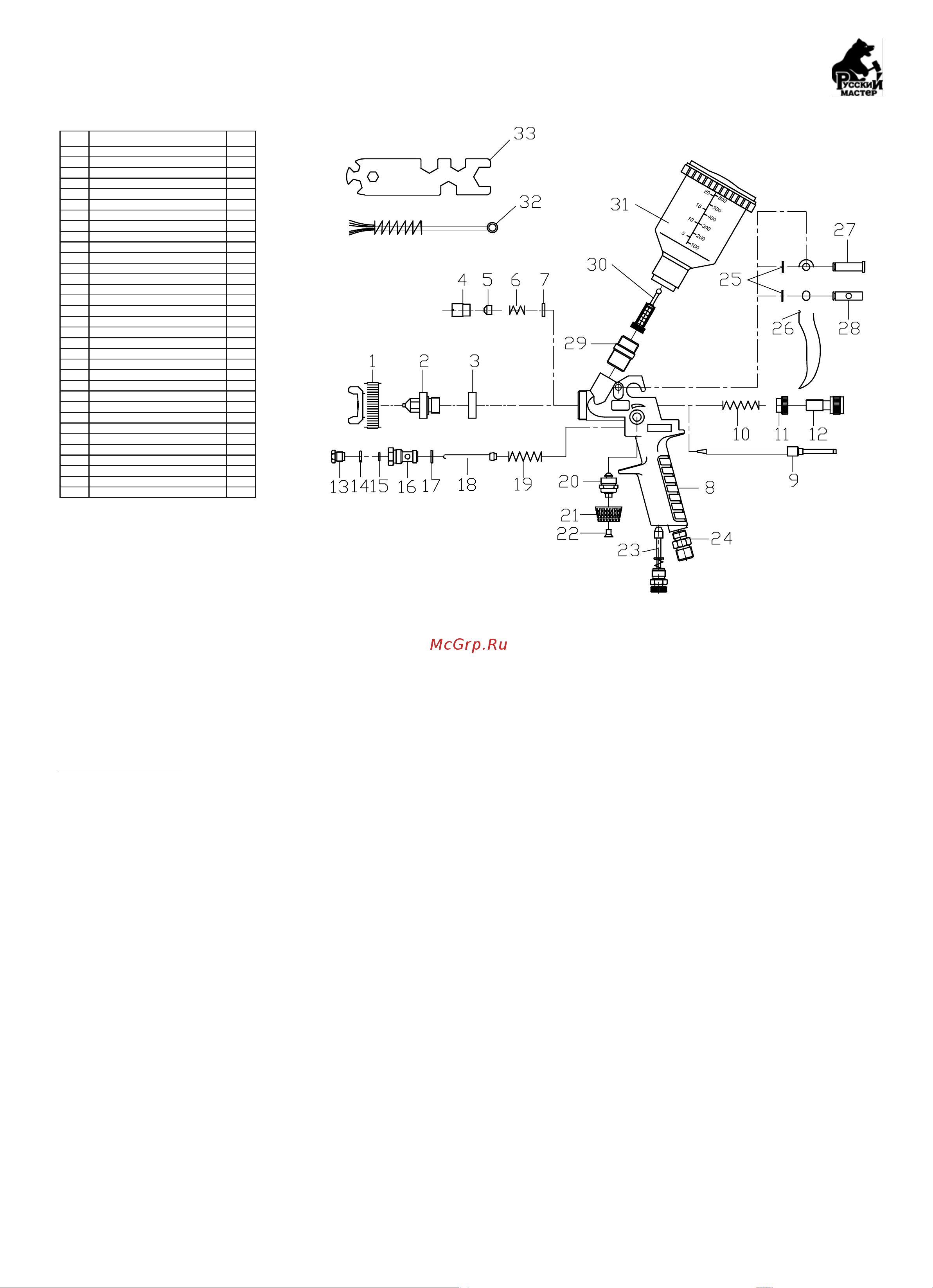

ПЕРЕЧЕНЬ ДЕТАЛЕЙ
1. Ввод в эксплуатацию
Перед вводом в эксплуатацию, а особенно после ремонтных работ, убедитесь, что гайки и болты
затянуты.
Всегда отключайте устройство от подачи воздуха перед проведением любых ремонтных работ.
а) Хорошо подтяните и зафиксируйте сопло (дюзу), установив плотно ее в воздушную голову так, чтобы номер, выбитый в ней, мог быть считан с
передней стороны в верхней части с право налево.
б) Продуйте воздушный шланг перед подсоединением его к пневмолинии (Вход 1/4 ") (Воздушный шланг должен выдерживать высокое давление до 10
бар/ мин и, устойчив к растворителям. Общее электрическое сопротивление шланга составляет менее 100 млн. Ом;)
в) Краскопульт был обработан антикоррозионным агентом перед отправкой с завода и поэтому должен быть тщательно, промыт растворителем перед
использованием.
2. Регулировка подачи воздуха
Полностью откройте ручку подачи воздуха (23) для максимального протока, т.е. установить вертикально. Давлением можно управлять непосредственно
на окрасочном пистолете. Изменять внутреннее давление пистолета можно при помощи бесступенчато регулируемой ручки подачи воздуха. Для этого
подключите пистолет к воздушной сети, нажмите курок и установите необходимое внутреннее давление пистолета.
Пожалуйста, учтите:
- ручка, установленная параллельно корпусу пистолета = максимальное распыление, максимальное внутреннее давление пистолета (равно давлению на
входе пистолета)
- (поперек корпуса пистолета) = минимальное распыление, минимальное внутреннее давление в пистолете (при небольших работах по нанесении лака,
краски и пр.)
Внимание: если краскопульт подключен к воздушной сети, ни в коем случае нельзя демонтировать ручку подачи воздуха. Если установочный винт
демонтирован, краскопульт нельзя вводить в эксплуатацию.
3. Регулировка подачи краски
Установите в соответствии с вязкостью и необходимым количеством краски , застопорьте контргайками (11). Обычно регулятор количества материалов
полностью открыт. При слишком незначительном ходе иглы и слишком высоком давлении материала может происходить повышенный износ иглы,
поэтому следует установить сопло меньшего размера.
4. Замена сопла
При замене сопла на сопло другого диаметра убедитесь, что вы заменяете все детали узла. Узел состоит из воздушного сопла, иглы для краски и сопла для
краски. Сначала присоедините сопло, затем вставьте в него иглу.
5. Замена уплотнений
Для герметизации иглы присоедините тефлоновую прокладку и прокладку иглы с нажимной пружиной. Для замены прокладки используйте торцевой
гаечный ключ, который поставляется в комплекте.
6. Очистка и обслуживание краскопульта
Тщательно промойте краскопульт с помощью растворителя вручную или при помощи моющих средств в обычной моющей машине для пистолетов.
Прочистите воздушное сопло щеткой. Не погружайте краскопульт в растворитель. Загрязненные отверстия нельзя прочищать не предназначенными для
этого предметами, поскольку даже незначительное повреждение может ухудшить качество работы оборудования. Смажьте подвижные детали небольшим
количеством смазочного масла.
ВНИМАНИЕ!!! Следующие действия наносят повреждения пистолету и могут в некоторых случаях повлечь за собой полную утрату гарантии:
- замачивание окрасочного пистолета в растворителе или моющих средствах (дольше, чем необходимо для собственно мойки)
- оставление пистолета в моющей машине после завершения программы мойки
- очистка пистолета в системах ультразвуковой очистки
N
O.
D
ES
CR
IPTIO
N
QTY
1
ВОЗДУШНАЯ ГОЛОВА
1
2
ДЮЗА
1
3
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
1
4
ГАЙКА ИГЛЫ
1
5
УПЛОТНИТЕЛЬИГЛЫ
1
6
ПРУЖИНА
1
7
САЛЬНИК
1
8
КОРПУС ПИСТОЛЕТА
1
9
ИГЛА
1
10
ПРУЖИНА ИГЛЫ
1
11
КОНТРГАЙКА
1
12
РЕГУЛЯТОР ПОДАЧИ КРАСКИ
1
13
ВИНТ ВОЗД.КЛАПАНА
1
14
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
1
15
ПРОКЛАДКА
1
16
СЕДЛО ВОЗД.КЛАПАНА
1
17
ПРОКЛАДКА ВОЗД.КЛАПАНА
1
18
ИГЛА ВОЗД. КЛАПАНА
1
19
ПРУЖИНА ВОЗД. КЛАПАНА
1
20
СЕДЛО КЛАПАНА
1
21
РЕГУЛЯТОР ФАКЕЛА
1
22
БОЛТ
1
23
РЕГУЛЯТОР ПОДАЧИ ВОЗДУХА
1
24
СОЕД.МУФТА
1
25
СТОПОРНЫЕ КОЛЬЦА
2
26
КУРОК
1
27
ШПИЛЬКА КУРКА
1
28
ТОЛКАТЕЛЬИГЛЫ
1
29
ПЕРЕХОДНИК
1
30
ФИЛЬТР
1
31
БАЧОК
1
32
ОЧИЩАЮЩИЙ ЕРШИК
1
33
КЛЮЧ
1
