Установка тока Ip (0,6; 0,7; 0,75; 0,8; 0,85; 0,9; 0,95; 1,0)хIr

Рабочие характеристики

Сигнализация между 0.9хIp — 1.1хIp

Время задержки 0.1 ~ 1.0 сек

Ток ассиметрии

30-70%

{Imax-Imin/Imax*100%} ≤ никаких действий

{(Imax-Imin)/Imax* 100%} > и Imax> Ir расцепление

с задержкой 10 сек

Предварительное предупреждение о перегрузке

Защитные характеристики Примечания

Защита от перегрузок

Уставка тока Ir 1,0хIn

Уставка времени задержки tr 18s Когда I = 6Ir

Защита от сверх тока

Уставка тока Isd 6xIr

Уставка времени задержки tsd 0,1xs Когда 1.5Isd≤I <Ii

Зашита от мгновенных

токов КЗ

Уставка тока Ii 10xIn

Защита от токов утечки

на землю

Уставка тока утечки на

землю Ig

0,6xIn

Уставка времени задержки tg 0,4s

Предварительная

сигнализация

Уставка тока предваритель-

ной сигнализации Iр

0,9xIr Задержка 0,4s

TEU-6.0/TEU-6.2. Заводские настройки

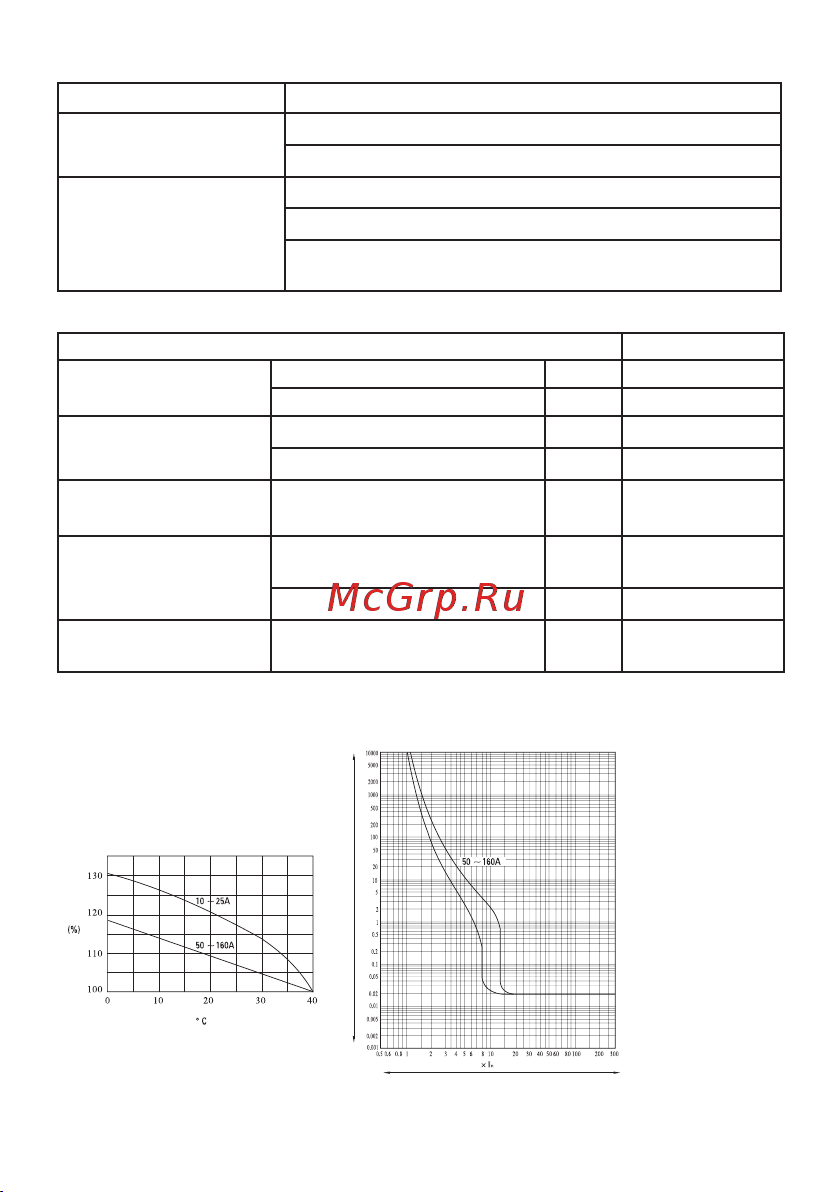

2.3 Токовременные характеристики автоматических выключателей

Термомагнитный расцепитель

POWER-1

Примечание:

уставка тока отключения по КЗ, на номиналы до 50А включительно, равна 500А

± 20%
