9

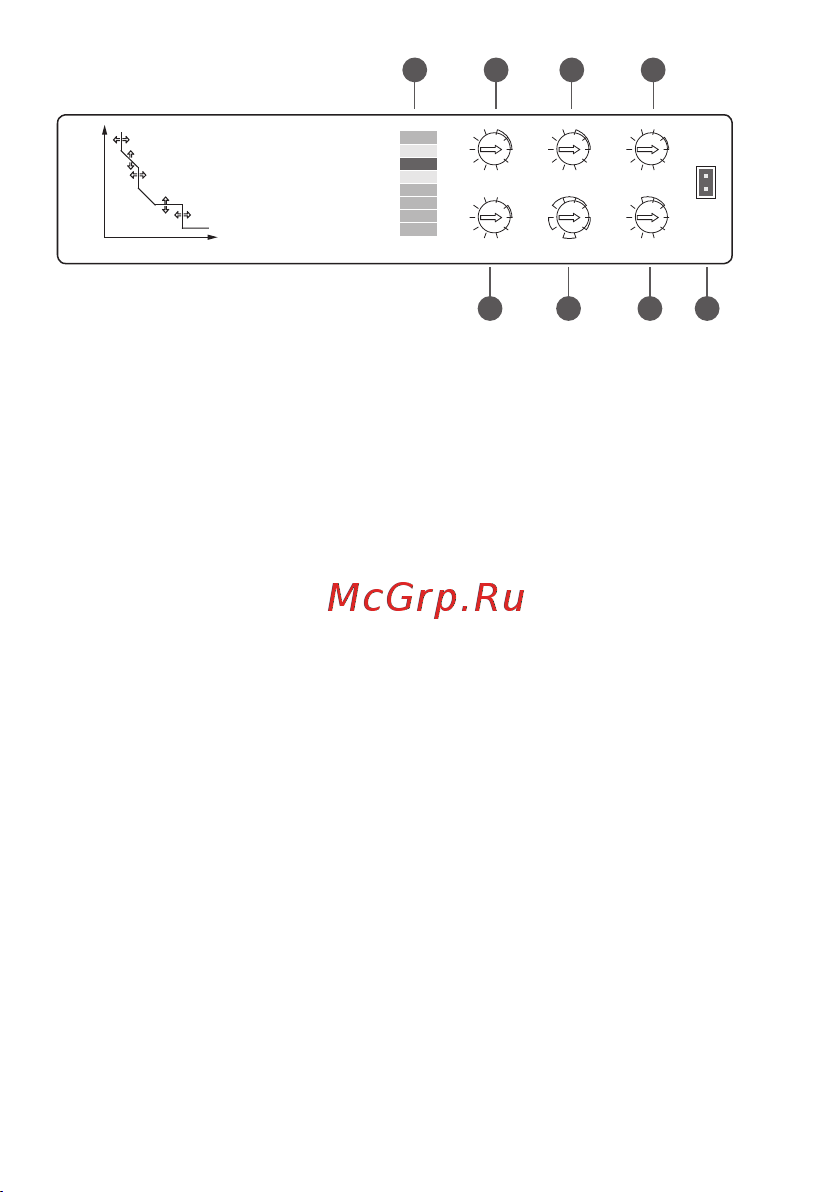

1. MCU – Зеленый цвет включение питания расцепителя
PAL – Индикатор предварительной перегрузки/индикатор неисправности:
• Желтый мигающий свет, если пиковый фактический ток I≥Ip
• Желтый постоянный свет, еслиI≥1.15Ir
Индикатор перегрузки:
100%: красный постоянный, I≥Ir * 105%
90%: желтый постоянный, I≥Ir * 105%
80%: зеленый постоянный , I≥Ir * 80%
70%: зеленый постоянный , I≥Ir * 70%
60%: зеленый постоянный , I≥Ir * 60%
50%: зеленый постоянный , I≥Ir * 50%
2. Уставка тока тепловой защиты Ir.
3. Уставка тока Isd.
4. Уставка мгновенного тока Ii.
5. Уставка времени задержки отключения по току перегрузки.
6. Уставка времени задержки отключения по току короткого замыкания.
7. Установка предварительной сигнализации/защиты от токов утечки на зем-
лю Ip/Ig.
8. TEST порт тестирования: проверка контроллера.
-
+
Ir
tr
Isd
tsd
Ii
I
t
.4
.5
.6
.7
.8
.9
1.0
OFF
Ir(xIn)
12
10
8
6
4
3
OFF
18
16
tr
(
s
)
tsd
(
s
)
10
4
6
8
Isd(xIr)
2.5
3
2
.95
1.0
.9
Ip
(
xIr
)
.75.8
.6
.7
.85
12
10
8
6
Ii
(
xIn
)
3
4
2
OFF
OFF
DC12V
TEST
PAL
MCU
50%
60%
70%
80%
90%
100%
.1
.2
.3
.4
14
(xIr)
AV POWER-
3
AV POWER-
4 EТU 2.0/2.2
5 6 7 8
1 2 3 4
