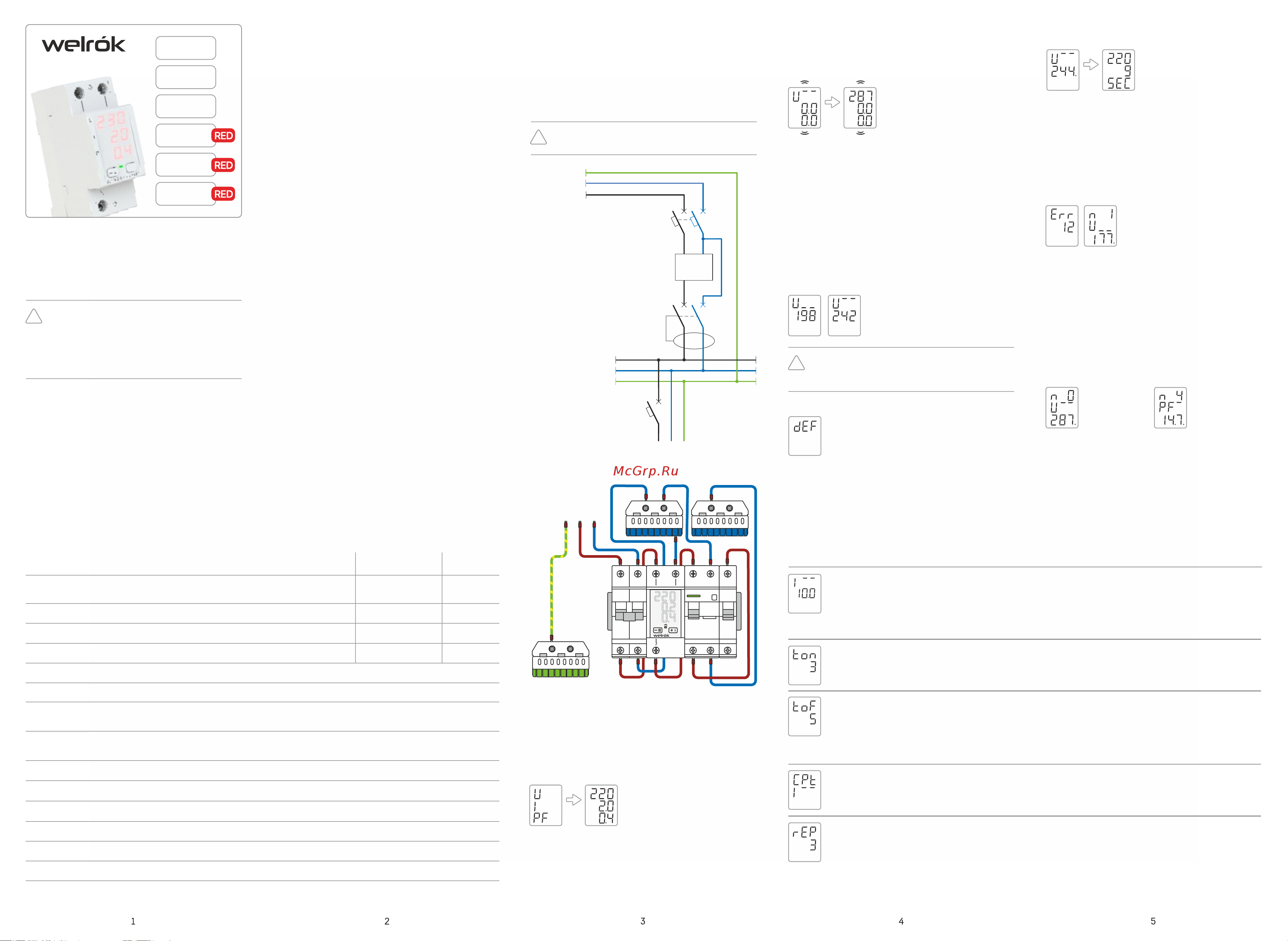

Реле предназначено для эксплуатации внутри поме-
щений при температуре –5...+45 °С. Минимизируйте
риск попадания влаги и жидкости в месте установ-
ки. При установке во влажном помещении реле дол-
жно быть помещено в оболочку со степенью защи-
ты не менее IP55 по ГОСТ 14254.
Реле монтируется на высоте 0,5...1,7 м от уровня по-
ла на DIN-рейку шириной 35 мм и занимает два
стандартных модуля по 18 мм. Реле монтируется
и подключается после установки и проверки нагруз-
ки. Сечение кабелей электропроводки должно соот-
ветствовать максимальному току нагрузки.
Для защиты от перегрузок и короткого замыкания
перед реле в разрыв фазного провода необходимо
установить автоматический выключатель (QF). Он
дублирует защитную функцию реле. Для защиты че-
ловека от поражения электротоком утечки устано-
вите устройство защитного отключения (QD). Для
защиты от перенапряжений вызванных разрядами
молний совместно с реле применяйте разрядники
на вводе в здание в соответствии со своей инструк-
цией.
Зачистите концы проводов 10±0,5 мм. Используйте
мягкий провод, затягиваемый в клеммах отверткой
с жалом до 6 мм и моментом 2,4 Н·м. Жало более
6 мм может повредить клеммы и привести к потере
права на гарантию. При использовании многожиль-
ного провода, применяйте кабельные наконечники,
чтобы не повредить жилы при обжатии в клемме.
VIP-40
VIP-50
VIP-63
VIP-40
VIP-50
VIP-63
Технический паспорт, инструкция по установке
и эксплуатации, гарантийный талон
Для профессионалов
Многофункциональное реле Welrok VIР
(далее по тексту — реле) защищает однофазное
бытовое ипромышленное электрооборудование
от критических скачков напряжения, последствий
обрыва нуля в сети, атакже от отклонений тока
или полной мощности. Позволяет оценить
коэффициент мощности вэлектросети (cos φ).
Комплект поставки
1 шт
Для предотвращения возможных ошибок
и опасности, ознакомьтесь с этой инструк-
цией перед монтажом и использованием
реле.
Настройки реле хранит энергонезависимая
память.
Назначение
!
1 шт
1 шт
Технические данные
Схема 2. Вариант монтажной схемы
Схема 1. Вариант электрической схемы
1. Многофункциональное реле
Welrok VIР
2. Технический паспорт,
инструкция по установке
и эксплуатации, гарантийный талон
3. Упаковочная коробка
Номинальный ток нагрузки для категории АС-1
(максимальный, в течение 10 мин)
Номинальная мощность нагрузки для категории АС-1
Пределы напряжения
Напряжение питания
Энергопотребление
Количество коммутаций под нагрузкой / без нагрузки
Тип реле
Подключение
2
не более 16 мм
поляризованное
не меньше 10 000 циклов / не меньше 500 000 циклов
не более 0,35 кВт*ч / мес
Время отключения при превышении напряжения
(можно изменить, см. табл. 1 профессиональная модель «Pro»)
Время отключения при понижении
(можно изменить, см. табл. 1 профессиональная модель «Pro»)
Масса / габаритные размеры (ш × в × г)
Степень защиты по ГОСТ 14254
IP20
0,19 кг ±10 % / 36 х 85 х 66 мм
0,1–10 c. (> 120 В); не более 0,03 с. (< 120 В)
не менее 100 В; не более 420 В
40 А (50 А) 50 А (60 А)
8 800 ВА 11 000 ВА 13 900 ВА
63 А (80 А)
верхний 220–280 В; нижний 120–210 В
не более 0,03 с.
Наименование
VIР-63,
VIР-63 red
VIР-50,
VIР-50 red
VIР-40,
VIР-40 red
Эксплуатация
Установка
При включении сначала отображаются символы
параметров защиты затем их значения.
текущее напряжение сети (В),
ток потребления нагрузкой (А),
полная мощность потребления
нагрузкой (кВА).
Если напряжение сети в допустимых пределах
(зав. настр. 198–242 В), по истечению времени
задержки включается нагрузка. Индикацией подачи
напряжения на нагрузку является свечение зеленого
индикатора.
Основной предел тока
Ограничение мощности (полной)
Точность измерения силы тока
0,1–63 А
0,5–63 А ± 0,5 А
0,1–13,9 кВА
0,1–40 А
0,1–8,8 кВА
0,1–50 А
0,1–11 кВА
ввод
РЕ
L
N
MC 240
C40
MC 125
C25
1 3
L N
L
2
T
N
N
CD 264J 63A 30mA
0 OFF 0 OFF 0 OFF
U
I
P
VIP
1
2
3
KV
Многофункциональное
реле
63 A
300 mA
QD
PE
N
L
40А
QFвв
Welrok
VIР-50
PE
N
L
Ввод
С16
16А
QF1
Настройка пределов отключения по напряжению
(завод. настр. 242 В / 198 В)
Для просмотра верхнего предела
нажмите «+», нижнего «–».
Для изменения выбранного
предела используйте «+» и «–».
Для навигации по меню используйте кнопку « » ≡
(табл. 1), для выбора параметра однократно нажмите
«+». Мигающее значение изменяйте кнопками «+»
или «–». Через 10 с. после нажатия реле возвраща-
ется к меню настроек, еще через 10 с. — к индикации
параметров сети. При выходе из меню реле сначала
отображает символы параметров защиты затем их
значения.
Руководствуйтесь данными из технической
документации к защищаемому оборудованию
при настройке пределов напряжения.
!
Выберите по какому из параметров будет сраба-
тывать защита вместе с защитой по напряжению:
ток — «I ¯ ¯», А, полная мощность — «PF¯», кВА.
Для уменьшения количества срабатываний
при допустимых по величине и длительности
превышениях пределов тока или мощности.
Для защиты холодильной техники и увеличения
срока службы компрессора рекомендуется
установить задержку вкл. нагрузки 120–180 с.
Для настройки верхнего предела тока в пункте
меню «CPt» должен быть выбран параметр
«I ¯ ¯», для настройки предела мощности —
«PF¯». Диапазоны изменений: «I ¯ ¯»: зав. 10 А,
диап. изменений см. Тех. данные; «PF¯»:
зав. 3.0 кВА, диап. см. Тех. данные.
Реле ограничивает число повторных срабатыва-
ний защиты, чтобы снизить пагубное влияние
частых отключений на защищаемое оборудова-
ние. Срабатывание по пределу напряжения
считается повторным, если между вкл. нагрузки
и откл. по пределу напряжения прошло не более
20 с. Чтобы выключить функцию, выберите «oFF».
Таблица 1
Выбор параметра защиты
(зав. настр. «I ¯ ¯»,
можно выбрать «PF¯»)
Задержка отключения
нагрузки при превы-
шении верх. предела
тока или мощности
(зав. настр. 5 с.,
диап. 0–240 с., шаг 1 с.)
Задержка включения
нагрузки после аварии
(зав. настр. 3 с.,
диап. 3–999 с., шаг 3 с.)
Настройка верхнего
предела тока или мощности
(зав. настр. 10 A, диап.
см. в примечании)
Макс. количество
срабатываний подряд
по превышению тока,
мощности или напря-
жения — защита
от частых срабатываний
(зав. настр. 3 раза, диап. 1–5 раз)
Меню (экран отображает заводские настройки)
3 раза
2 раза
1 раз
4 раза
Удержите 3 с. «≡» для входа в меню.
Нажимайте «≡» для навигации по меню
Схема подключения
Напряжение питания (100–420 В, 50 Гц) подае
тся
к к
леммам 1 и 3 (фа
за (L) опре
деляе
тся индик
ат
ором
и по
дклю
чае
тся к к
лемме 1, но
ль (N) — к 3).
Фаза (L) с
ое
дините
льных пров
о
дов нагрузки
по
дключаю
тся к к
лемме 2, ноль (N) — к ну
лев
ому
прово
днику или клеммник
у (в комплект не вх
о
дит).
Измерение тока и полной мощности
осуществляется на фазном вводе реле.
!
Если напряжение выходит за установленные
пределы, реле отключает нагрузку. Если ток или
мощность выходят за установленные пределы,
превышающее значение будет сначала мигать на
экране, а после задержки реле отключит нагрузку.
Во время аварии на экране
попеременно мигает тип
и значение параметра
аварии.
После аварии нагрузка включается автоматически
когда напряжение вернется в установленный
диапазон и истечет время задержки.
Энергонезависимый журнал на 100 аварий
Журнал хранит значения напряжения, пределов
тока или полной мощности, по которым
отключалась нагрузка, а также срабатывание
защиты от внутреннего перегрева.
Для входа в журнал удержите
3 с. кнопку «і». Реле сначала
отобразит количество
аварийных записей в журнале,
затем данные последней
Задержка включения нагрузки после аварии
(настройка в таблице 1)
При скачке напряжения
сначала отображается
максимальное, затем теку-
щее напряжение и обрат-
ный отсчет в секундах.
Во время длительной аварии реле отображает
тип и значение аварии, а обратный отсчет
начнется когда напряжение стабилизируется.
Восстановление заводских настроек
Удерживайте кнопку «≡» более 30 с.
до появления на экране «dEF».
Отпустите кнопку, настройки
сбросятся и реле перезагрузится.
Примечания
«≡»
Для перемещения по журналу нажимайте кнопки
«+» или «–».
Чтобы очистить журнал удержите одновременно
кнопки «+» и «–» во время его просмотра до появ-
ления на экране надписи «Err rSt». Отпустите
кнопки и журнал очистится.
Примеры аварийных записей в журнале:
Авария
по верхнему
пределу
напряжения
Авария
по пределу
мощности
Не сбрасываемый счетчик срабатывания защиты
Для просмотра удержите кнопку «і» 15 с.. и отпустите
ее. Выход из просмотра по истечении 10 с. или по
нажатию . «≡»
Блокировка кнопок
(защита от детей и в общественных местах)
Удерживайте одновременно «+» и «–»
до появления на экране надписи «Loc» («unLoc»).
аварии: номер записи в журна-ле, тип и значение
аварии. «n 0» — это последняя авария, «n99» —
самая давняя.
