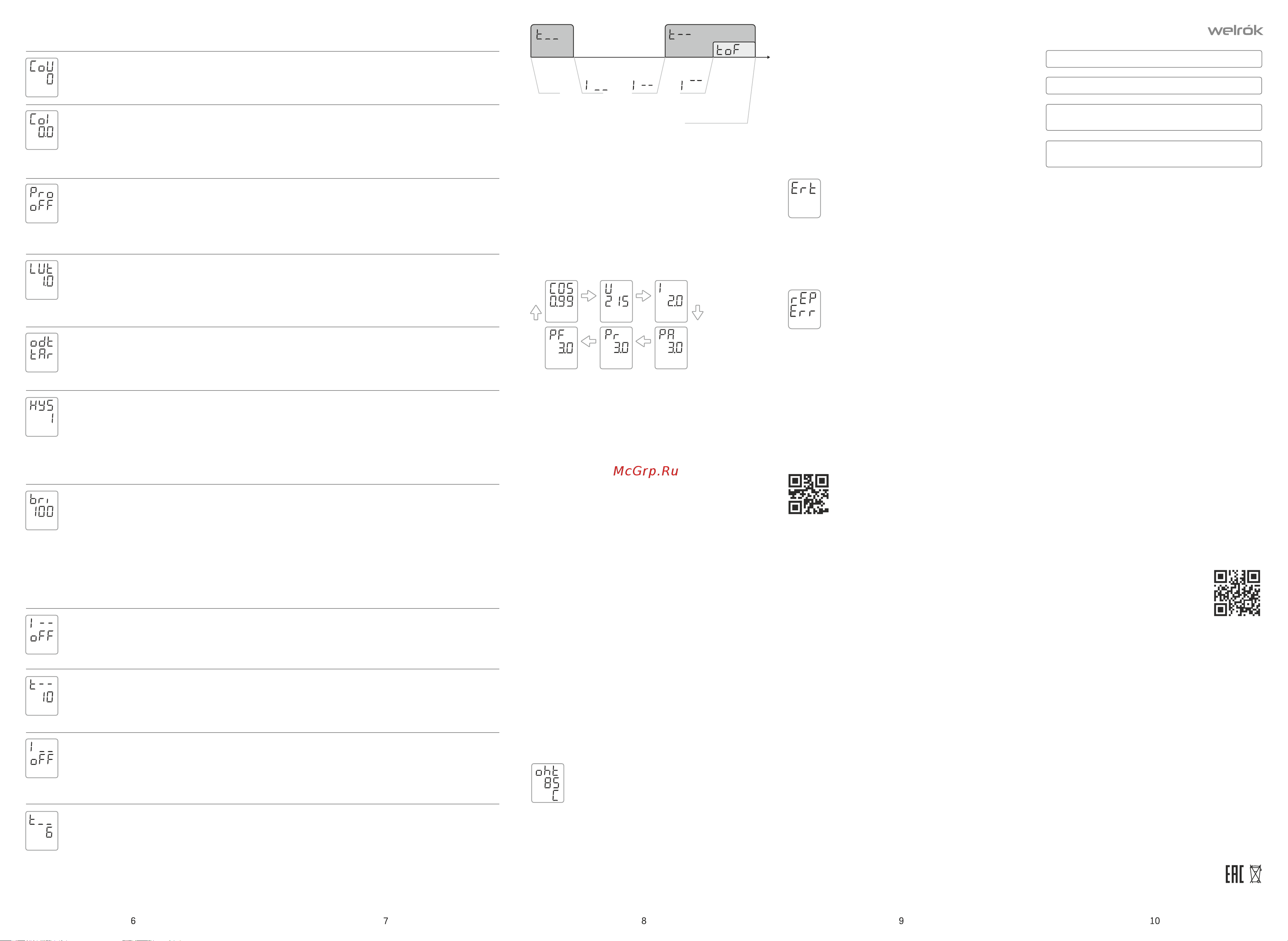

Выберите оптимальный для вашей сети и нагрузки
тип задержки (ton): «tAr» — с момента восстановле-
ния напряжения. «tAo» — с момента отключения
реле, позволяет учитывать время действия аварий-
ной ситуации в общем времени задержки включения.
Тип задержки
включения нагрузки
(зав. настр. «tAr»,
можно выбрать «tAo»)
4 раза
1 раз
3 раза
(2, если «I––»
выключено)
2 раза
(1, если «I––»
выключено)
Задержка отключения
нагрузки при превышении
дополнительного предела тока
(зав. настр. 10 с.,
диап. от «toF»+1 до 240 с.)
Задержка
отключения
нагрузки при
превышении
нижнего предела тока
(зав. настр. 6 с, диап. 0–240 с.)
Доступно при включенном дополнительном пределе
тока. Например, установите время ограничивающее
работу электродвигателя на максимальном токе.
См. рис. 1
Доступно при включенном нижнем пределе тока.
Установите время ограничивающее работу элек-
тродвигателя на холостом ходу. См. рис. 1
Настройка дополнительного
предела тока
(зав. настр. OFF, диап. 0,1...«I ¯ ¯»
или между «I_ _» и «I ¯ ¯»,
если «I_ _» включен)
Настройка нижнего
предела тока
(зав. настр. OFF,
диап. 0,1...«I – –»,
или между 0,1 и «I ¯ ¯»,
если «I – –» выключен)
Например, установите значение максимального тока
работы электродвигателя. См. рис. 1
Например, установите максимальное значение
тока работы электродвигателя на холостом ходу.
См. рис. 1
Удержите 9 с. «≡» для входа в меню. Нажимайте «≡» для навигации по меню
Таблица 3
После срабатывания по пределу реле включит на-
грузку, когда напряжение нормализуется доуста-
новленного предела и ещё дополнительно на вели-
чину гистерезиса. То есть, если установленные
пределы 198 В и 242 В, а гистерезис 1 В, то реле
отключит нагрузку при выходе напряжения за пре-
делы, а включит ее когда напряжение будет
в пределах 199 В и 241 В.
Настройка яркости экрана
в режиме ожидания
(зав. настр. 100%,
диап. 0–100%, шаг 10%)
Настройте яркость экрана в соответствии с местом
установки реле. Релепереходит в режим ожидания
через 30 с. после последнего нажатия кнопок. При 0%
экран погаснет, во время аварии засветится на 100 %.
6 раз
Позволяет уменьшить отключения
по пределу, если напряжение близко
к пределу и нестабильно
Гистерезис
(зав. настр. 1 В, диап. 0–5 В)
5 раз
Меню доп. настроек пределов тока
Доступно если в меню «CРt» выбран «I ¯ ¯»
max
основного
предела тока
Рис. 1 Взаимосвязь пределов тока с временем
отключения по этим пределам
0,1 А
А
Просмотр версии прошивки
Удержите кнопку «і» 9 с. и отпустите ее. Версия
прошивки отобразится бегущей строкой. Выход из
просмотра по истечении 10 с. или по нажатию .«≡»
Производитель оставляет право изменять прошивку
для улучшения характеристик реле.
Нагрузка отключена, на эране
мигает надпись «oht».
Причина: температура внутри корпуса превысила
80 °С, сработала защита от внутреннего перегрева.
Причинами могут быть: плохой контакт в клеммах
реле, высокая температура воздуха, превышение
мощности подключенного оборудования, недоста-
точное сечение проводов.
Необходимо: проверить затяжку силовых проводов
в клеммах реле; убедиться, что мощность нагрузки
Нагрузка часто отключается
Возможные причины: занижены (завышены)
установленные пределы напряжения,
тока или мощности, неисправность электросети.
Необходимо: откорректировать настройки реле,
чтобы это не противоречило требованиям
защищаемого оборудования.
Возможные неполадки,
причины и пути их
исправления
Нагрузка отключена, экран и индикатор не светятся.
Возможная причина: отсутствует напряжение питания.
Необходимо: убедиться в наличии напряжения питания.
Если оно есть, обратитесь в сервисный центр.
Нагрузка отключена, на экране нормальный
уровень напряжения.
Возможная причина: текущее напряжение в сети
близко к установленным пределам и не стабильно.
Необходимо: проверить и увеличить пределы так,
чтобы защищаемое оборудование было терпимо
к ним. В других случаях обратитесь в сервисный центр.
Чтобы избежать травм и не повредить реле, внима-
тельно прочтите и уясните для себя эти инструкции.
Подключение реле должно производиться квалифи-
цированным электриком.
Перед началом монтажа/демонтажа и подключе-
ния/отключения реле отключите напряжение пита-
ния и соблюдайте «Правила устройства электро-
установок».
Не включайте реле в сеть в разобранном виде.
Исключите попадания жидкости, влаги и эксплуа-
тируйте реле сухими руками. Не чистите реле с ис-
пользование химикатов (бензола и растворителя).
Не подвергайте реле температурам ниже –5 °С
или выше +40 °С и повышенной влажности.
Не храните и не используйте реле в пыльных
местах.
Не превышайте предельные значения тока и мощ-
ности. Для защиты от перенапряжений, вызванных
разрядами молний, используйте грозозащитные
разрядники.
Оградите детей от игр с работающим реле,
это опаcно.
Транспортировка реле осуществляется любым
видом транспорта в упаковке для его сохранности.
Не сжигайте и не выбрасывайте реле с бытовыми
отходами. Утилизация реле проводится согласно
законодательства. Срок годности не ограничен.
Не содержит вредных веществ.
Меры безопасности
На экране раз в 5 секунд мигает
надпись «Ert». Нагрузка работает.
Причина: обрыв или короткого замыкания датчика
внутреннего перегрева.
Необходимо: отправить реле в сервис, иначе
контроль за перегревом внутри корпуса осущест-
вляться не будет.
Сертификат соответствия представлен
на официальном сайте производителя
Соответствует требованиям Технического
регламента Таможенного союза:
ТР ТС 004/2011 «О безопасности
низковольтного оборудования»,
ТР ТС 020/2011 «Электромагнитная
совместимость технических средств»
ТУ 27.12.23-001-46878736-2022
vd2.330.8_2308
Техподдержка Welrok
в Тelegram-бот по кьюар-коду,
по номеру +7 (967) 555-49-89
или почте support@welrok.com
Нагрузка отключена.
Экран отображает «rEP Err»
Причина: превышено максимальное количество сра-
батываний защиты подряд по току, мощности или
напряжению. Реле отключилось, чтобы обратить
внимание пользователя на потенциальную опас-
ность для подключенной нагрузки.
Необходимо: разблокировать реле нажатием любой
кнопки. Проверить причину срабатываний в журнале
аварий и правильность настроек защиты. При необ-
ходимости откорректировать настройки защиты так,
чтобы нагрузка была терпима к ним. Иначе через
час реле самостоятельно разблокируется и продол-
жит работать с риском повторных отключений.
Экраны измеряемых параметров
Для просмотра удерживайте «+» 6 с., затем
отпустите, просмотр доступен 30 с. Верхний экран
отображает символ измеряемого параметра, нижний
— его значение.
Для перемещения между экранами используйте
кнопки «+» и «–».
Для быстрого выхода из просмотра нажмите
одновременно «+» и «–».
Воспользуйтесь коррекцией, если показания
напряжения между реле и вашим образцовым
прибором расходятся.
Не доступна если измеряемый ток меньше 1 А
(средний экран отображает черточки). Восполь-
зуйтесь коррекцией, если показания тока между
реле и вашим образцовым прибором расходятся.
Например, для измеряемого тока 10 А
максимальный диапазон коррекции ±2 А.
Задействуйте настройку если реле часто отключает
нагрузку по нижнему пределу из-за низкого качес-
тва сети или перегрузки ее мощным оборудовани-
ем. Настройка применяется в диапазоне: 154-176 В
— если режим «Pro» включен, 120-210 В — если
режим «Pro» выключен.
Коррекция напряженя на экране
(зав. настр. 0 В, диап. ±20 В)
Профессиональная модель
времени отключения
при выходе напряжения
за пределы
(зав. настр. «oFF»)
Коррекция тока на экране
(зав. настр. 0 А, диап. ±20 %)
Задержка отключения
при провале напряжения
(зав. настр. 1 с.,
диапазон настроек 0,1–10 с.)
2 раза
1 раз
3 раза
Таблица 2
Удержите 6 с «≡» для входа в меню. Нажимайте «≡» для навигации по меню
Не отключает нагрузку при безопасных по величине
и длительности выходов напряжения за пределы.
Время отключения при превышении: >264 В —
не более 0,03 с, 220–264 В — 0,5 с. Время откл.
при понижении: 176–210 В — 10 с., 154–176 В —
0,1–10 c., < 154 В — не более 0,03 с.
Углубленное меню
«≡» Примечание
«≡»
Примечание
не превышает допустимую величину для реле,
сечение проводов выбрано верно.
Принцип работы защиты от внутреннего
перегрева: реле включит нагрузку когда температу-
ра внутри корпуса станет ниже 60 °С. Если защита
сработает более 5 раз за сутки, реле заблокируется,
«oht» мигать перестанет. Для разблокировки реле
нажмите любую кнопку когда загорится точка после
надписи «oht.» (температура стала ниже 60 °С).
Для просмотра температуры внутри корпуса в лю-
бой момент удержите кнопку «і» 21 с. и отпустите
ее. Выход из просмотра по истечении 10 с. или по
нажатию . «≡»
Производитель: ООО «ВЭЛРОК»
309182, РФ, Белгородская обл.,
г. Губкин, территория промзона
Южные Коробки
ул. Транспортная, 4б
info@welrok.com
Контакты
Условия гарантии
Гарантийный талон
продавец,
печать:
контакт владельца
для сервисного центра:
м.п.
серийный №:
дата продажи:
Гарантия на реле Welrok действует
120 месяцев с момента продажи при условии
соблюдения инструкции, а также условий
транспортировки и хранения. Гарантия для
изделий без гарантийного талона считается
от даты производства, которая указывается
на корпусе реле.
Если ваше реле не работает должным образом,
рекомендуем сначала ознакомиться с разделом
«Возможные неполадки». В большинстве случаев
эти действия решают все вопросы. Если
устранить неполадку самостоятельно не удалось,
отправьте реле в Сервисный центр или
обратитесь в торговую точку, где было приобрете-
но реле. При обнаружении в вашем устройстве
неполадок, возникших по нашей вине,
мы выполним гарантийный ремонт или
гарантийную замену реле в течение 14 рабочих
дней.
Производитель не несет гарантийные
обязательства, если:
• на устройстве присутствуют следы влаги
или механические повреждения;
• ремонт реле выполняет сторонняя организация;
• к повреждению реле привело нарушение
его паспортных значений, неправильное
обращение или попадание сторонних предметов
внутрь.
