Технический паспорт FUXTEC FX-MT152/-MT252

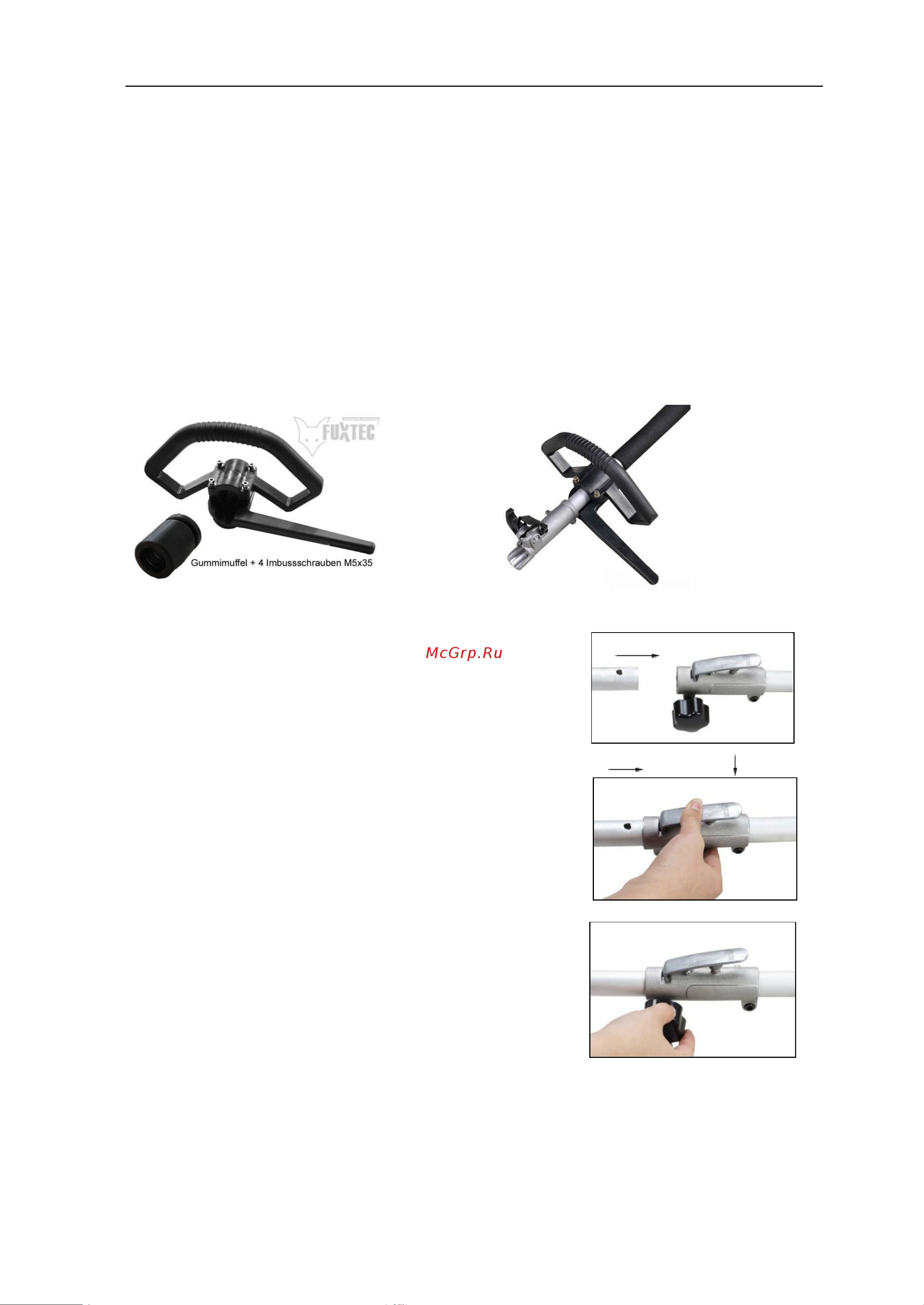

7. Сборка круговой рукоятки и штанги

Перед эксплуатацией необходимо установить круговую рукоятку

устройства. Для правильной сборки и установки рукоятки сверяйтесь с

иллюстрациями, расположенными ниже.

Сборка круговой рукоятки

Крепление рукоятки обеспечивается 4 винтами. Совместите положение отверстий,

вставьте винты в отверстия и закрутите их, пока не почувствуете сопротивление.

После этого хорошо затяните винты.

Сборка

трубки вала

(штанги)

Поместите нижнюю часть штанги напротив

соединительной муфты таким образом, чтобы

отверстие в трубке вала совпало со стопорным

штифтом.

Нажмите стопорный штифт и вставьте штангу. Отожмите стопорный штифт и

убедитесь, что он защелкнулся в отверстии.

Поверните винт стопорного штифта по часовой

стрелке, чтобы зафиксировать соединение.
