8. Сборка устройства

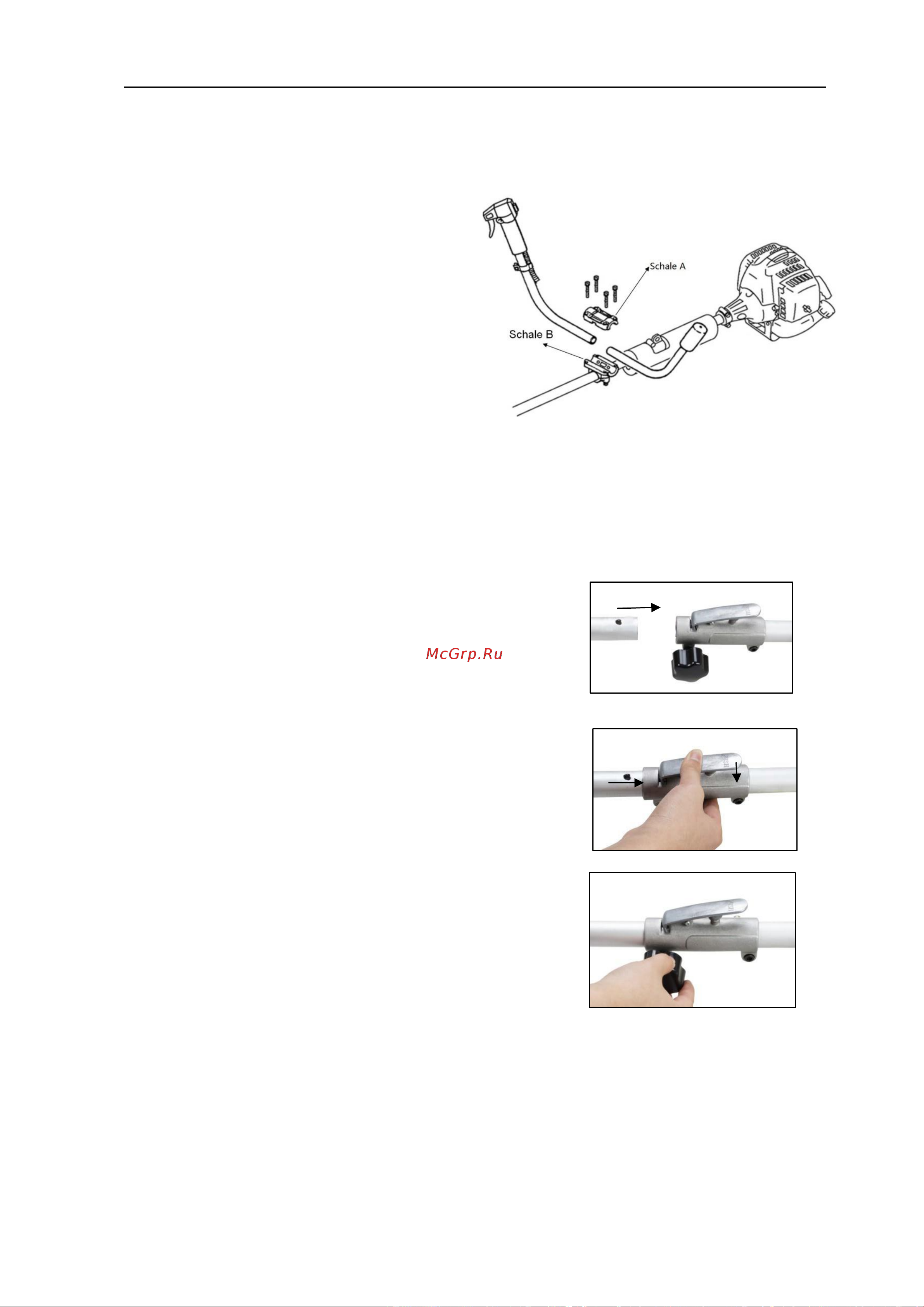

Установка рукоятки управления

Рукоятка управления крепится к штанге

с помощью узла крепления. В него

входят верхняя, средняя и нижняя части

крепления, а также крепежные болты.

Чтобы установить рукоятку, поместите

среднюю и нижнюю части крепления на

штангу, соедините их вместе и

привинтите. Затем установите в это углубление на штанге (В) обе рукоятки,

накройте узел верхней частью крепления (А), скрепите их с помощью болтов (см.

рисунок).

Сборка штанги

1). Поместите нижнюю часть штанги напротив

соединительной муфты таким образом, чтобы

отверстие в нижней штанге совпало со стопорным

штифтом.

2). Нажмите стопорный штифт и вставьте штангу.

Отожмите стопорный штифт и убедитесь, что он

защелкнулся в отверстии.

3). Поверните винт стопорного штифта по часовой

стрелке, чтобы зафиксировать соединение.
