4. ОСНОВНЫЕ ЭЛЕМЕНТЫ

57а

2а

60 6154 5757b 50

13e

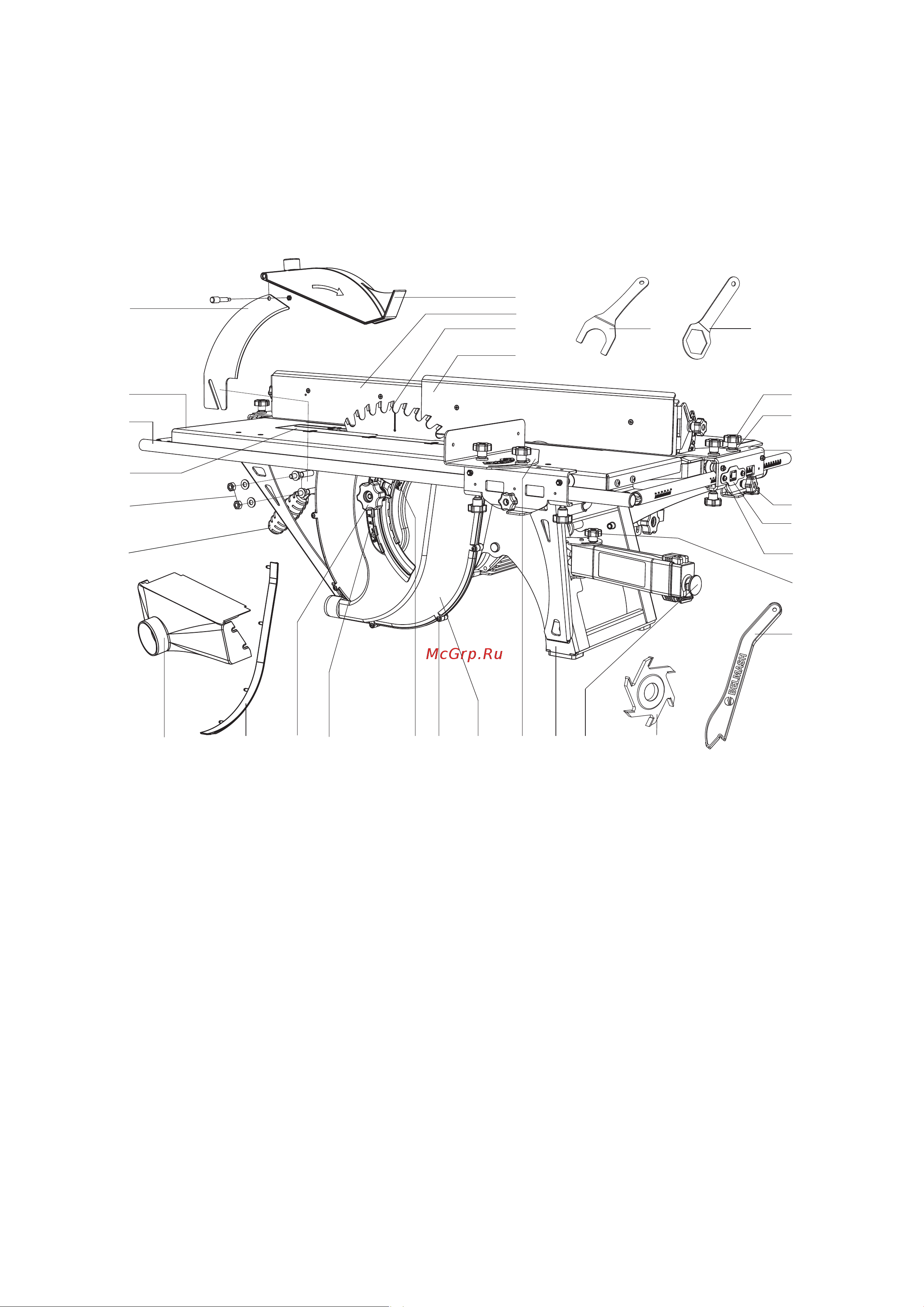

Рис. 1

1 – корпус станка

2 – ограждение диска пильного

2а – нож расклинивающий

3с – направляющая продольная

3d – каретка

3e – кронштейн поворотный

3f – линейка направляющая

3g – винт-барашек

3j – указатель

3k – шайба

3L – винт M4×6

3r – гайка-барашек

3s – планка

7 – ключ кольцевой

12 – фреза дисковая

15 – ключ рожковый

16 – толкатель

22 – ручка регулирования глубины пропила

23 – стол пильный

30 – вставка пластиковая

стола пильного

31 – гайки с шайбами

32 – диск пильный

33 – кожух для удаления стружки при строгании

43 – винт-барашек

50 – выключатель

54 – гайка-барашек регулировки глубины пропила

57 – кожух диска пильного

57а – вкладыш для фрезерования

57b – винты крепления передней части кожуха

пильного диска

60 – шкала глубины пропила

61 – шкала глубины фрезерования
